HL 961 Station de montage compacte de conduites et robinetteries (Réf. 065.96100)
Riched20 10.0.19041\viewkind4\uc1
d\sl264\slmult1\fs16\lang1036 Le système HL 961 est un système compact de travaux pratiques et de formation servant d´ introduction à la technique de montage industriel de tuyauteries et d´ installations.

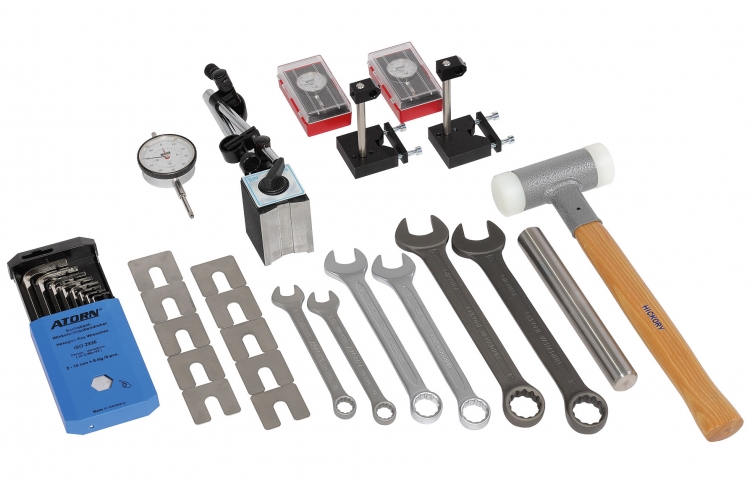

Le kit de montage est constitué d´ un grand nombre de robinetteries et d´éléments de tuyauterie.
Viennent s´ y ajouter des composants d´é tanchéité et des éléments de fixation.

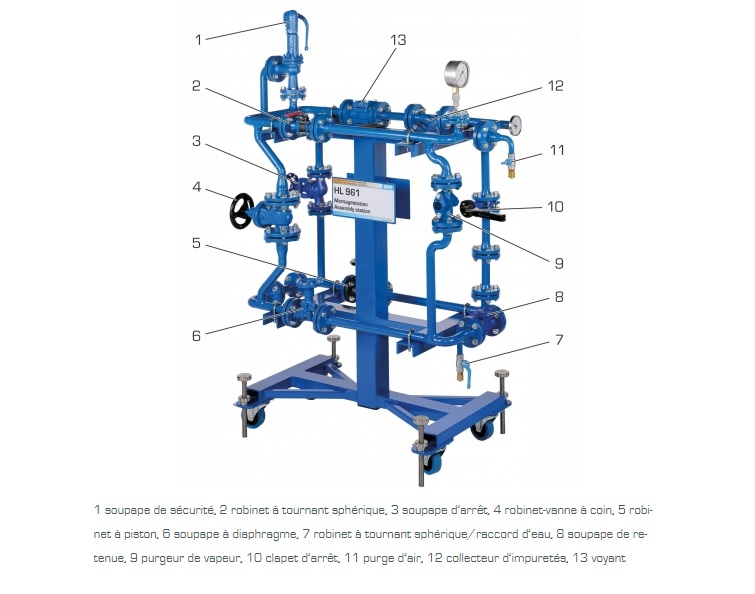

Un bâti de base compact et mobile permet la réalisation de divers systèmes de conduites, de parties d´ installations et d´ unités fonctionnelles.
Les éléments de tuyauterie sont déjà prêts montés et adaptés aux longueurs de montage et aux raccords à brides.
Les éléments permettent de multiples montages et démontages.
Ce système de travaux pratiques est conçu pour le travail en groupe de plusieurs élèves.
Le processus complet de mise en place d´ une installation peut demander plusieurs jours si toutes les étapes correspondantes sont réalisées: informer, planifier, décider, exécuter, contrôler et évaluer.
La documentation didactique détaillée soutient le processus d´ apprentissage effectif et structuré.
Il contient la description et les dessins technique de certains composants structurels.

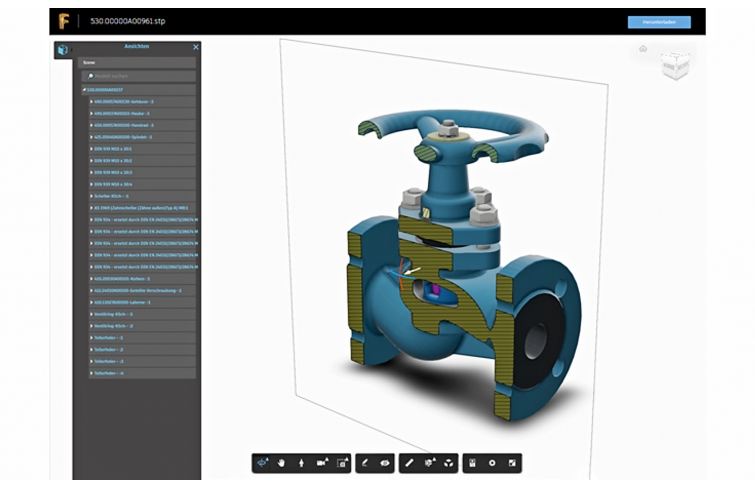

Des informations complémentaires sur les robinetteries sont disponibles en ligne via les codes QR.
Cela comprend les fichiers STEP, les fiches techniques et des extraits du manuel.

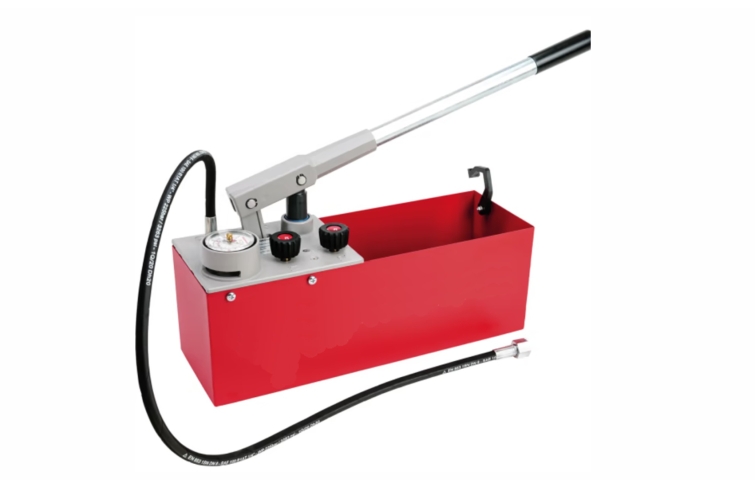

Une fois montées, les structures peuvent être soumises à un test d´étanchéité avec la pompe à main fournie.
Des contrôles des installations peuvent être réalisées avec une alimentation en eau et une évacuation appropriée.
d\sl264\slmult1\fs16\lang1036 Le système HL 961 est un système compact de travaux pratiques et de formation servant d´ introduction à la technique de montage industriel de tuyauteries et d´ installations.
Le kit de montage est constitué d´ un grand nombre de robinetteries et d´éléments de tuyauterie.
Viennent s´ y ajouter des composants d´é tanchéité et des éléments de fixation.
Un bâti de base compact et mobile permet la réalisation de divers systèmes de conduites, de parties d´ installations et d´ unités fonctionnelles.
Les éléments de tuyauterie sont déjà prêts montés et adaptés aux longueurs de montage et aux raccords à brides.
Les éléments permettent de multiples montages et démontages.
Ce système de travaux pratiques est conçu pour le travail en groupe de plusieurs élèves.
Le processus complet de mise en place d´ une installation peut demander plusieurs jours si toutes les étapes correspondantes sont réalisées: informer, planifier, décider, exécuter, contrôler et évaluer.
La documentation didactique détaillée soutient le processus d´ apprentissage effectif et structuré.
Il contient la description et les dessins technique de certains composants structurels.
Des informations complémentaires sur les robinetteries sont disponibles en ligne via les codes QR.
Cela comprend les fichiers STEP, les fiches techniques et des extraits du manuel.
Une fois montées, les structures peuvent être soumises à un test d´étanchéité avec la pompe à main fournie.
Des contrôles des installations peuvent être réalisées avec une alimentation en eau et une évacuation appropriée.
Contenu didactique / Essais
- conception et fonction de robinetteries, d´é léments de tuyauterie et de composants utilisés pour la construction d´ installations

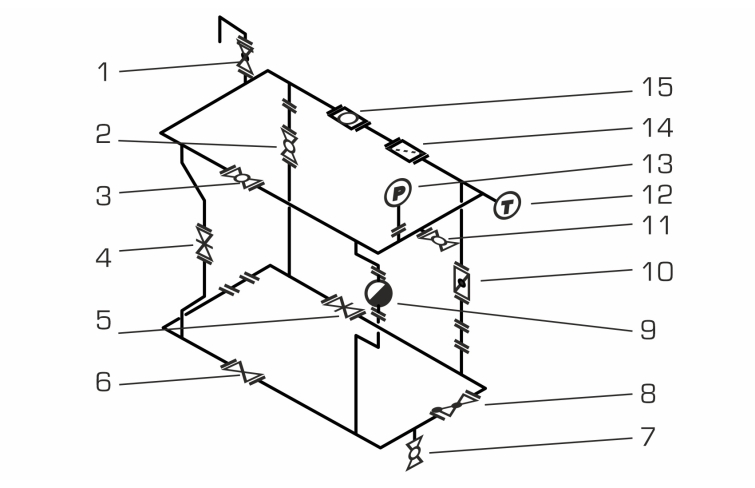

- planification de systèmes de conduites et d´ installations selon des indications, comme par ex. un schéma procédé
- sélection de composants et élaboration de listes de matériels requis
- préparation et exécution dans les règles de l´ art du montage de l´ installation
- lecture et compréhension de dessins techniques et de la documentation technique
- test d´é tanchéité
- contrôle en service des installations réalisées (avec une alimentation en eau et une évacuation appropriées)
- digital learning: préparation via le code QR avec des informations numériques sur les robinetteries
Les grandes lignes
- montage conforme à la pratique de systèmes de conduites et d´ installations
- connaissance étendue et conforme à la pratique des étapes de construction d´ installations
- l´ accès en ligne via les codes QR à des informations numériques sur les robinetteries
Les caractéristiques techniques:
Réseau de tuyauterie
- 9x conduites, soudées, avec
tuyaux droits
coude de tuyau, 90º
raccordement en T
raccord à deux brides, DN25
Robinetteries à brides

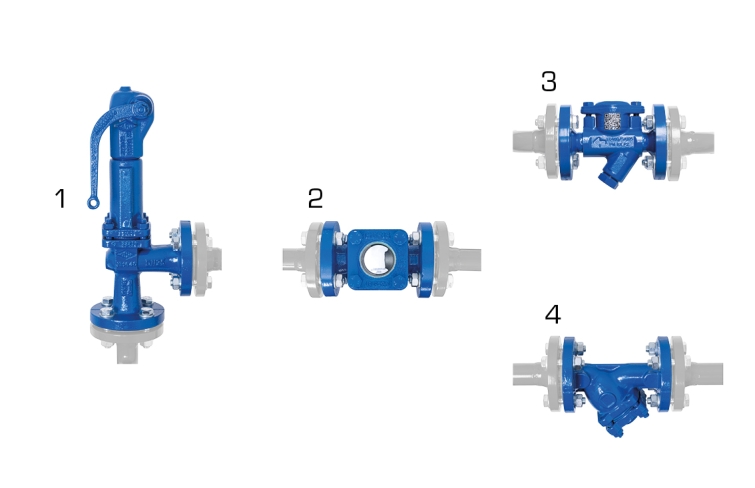

- soupape de sécurité, robinet à tournant sphérique, soupape d´ arrêt, robinet-vanne à coin, robinet à piston, soupape à diaphragme, soupape de retenue, purgeur de vapeur, collecteur d´ impuretés, voyant
- pression nominale: PN16
- bride en acier: DN25
Clapet d´ arrêt: DN25, PN10/16
Robinet à tournant sphérique avec raccord à bague coupante: en laiton, nickelé, pression nominale: PN25, grandeur nominale: G1/2\rdblquote
Plages de mesure
- pression: 0...16bar
- température: 0...60ºC
- conception et fonction de robinetteries, d´é léments de tuyauterie et de composants utilisés pour la construction d´ installations
- planification de systèmes de conduites et d´ installations selon des indications, comme par ex. un schéma procédé
- sélection de composants et élaboration de listes de matériels requis
- préparation et exécution dans les règles de l´ art du montage de l´ installation
- lecture et compréhension de dessins techniques et de la documentation technique
- test d´é tanchéité
- contrôle en service des installations réalisées (avec une alimentation en eau et une évacuation appropriées)
- digital learning: préparation via le code QR avec des informations numériques sur les robinetteries
Les grandes lignes
- montage conforme à la pratique de systèmes de conduites et d´ installations
- connaissance étendue et conforme à la pratique des étapes de construction d´ installations
- l´ accès en ligne via les codes QR à des informations numériques sur les robinetteries
Les caractéristiques techniques:
Réseau de tuyauterie
- 9x conduites, soudées, avec
tuyaux droits
coude de tuyau, 90º
raccordement en T
raccord à deux brides, DN25
Robinetteries à brides
- soupape de sécurité, robinet à tournant sphérique, soupape d´ arrêt, robinet-vanne à coin, robinet à piston, soupape à diaphragme, soupape de retenue, purgeur de vapeur, collecteur d´ impuretés, voyant
- pression nominale: PN16
- bride en acier: DN25
Clapet d´ arrêt: DN25, PN10/16
Robinet à tournant sphérique avec raccord à bague coupante: en laiton, nickelé, pression nominale: PN25, grandeur nominale: G1/2\rdblquote
Plages de mesure
- pression: 0...16bar
- température: 0...60ºC
Informations logistiques
Dimensions et poids
Lxlxh: 1430x660x1700mm\line
Poids: env. 200kg
Nécessaire au fonctionnement
Raccord d'eau et drain par flexibles avec accouplements
Lxlxh: 1430x660x1700mm\line
Poids: env. 200kg
Nécessaire au fonctionnement
Raccord d'eau et drain par flexibles avec accouplements
