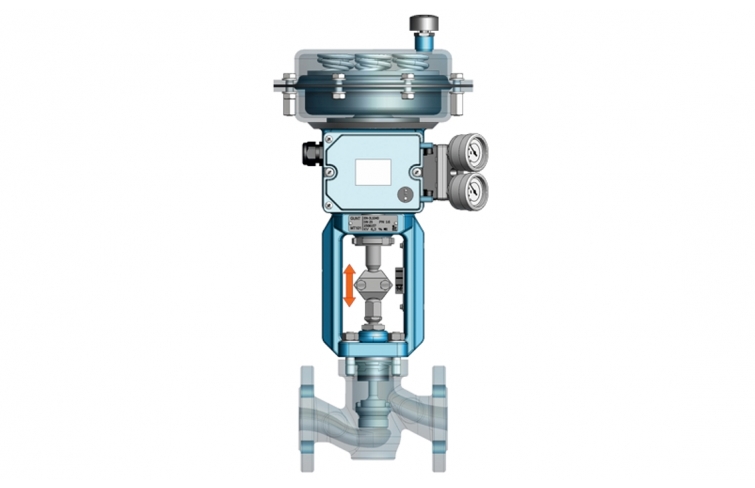

Le montage MT 101 traite dune vanne de régulation avec positionneur électropneumatique.
Les vannes de régulation constituent un élément essentiel des installations en génie des procédés.
En général, elles servent à réguler les écoulements de gaz ou de liquide.
En labsence dénergie auxiliaire, la vanne de régulation électropneumatique se met en position de sécurité fermée.

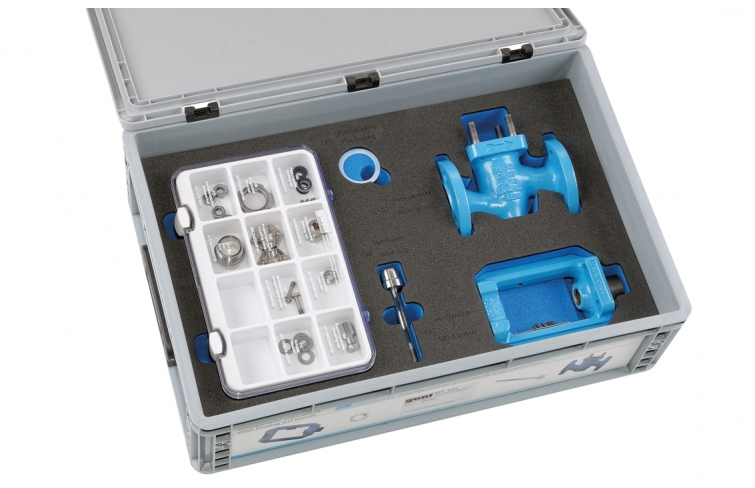

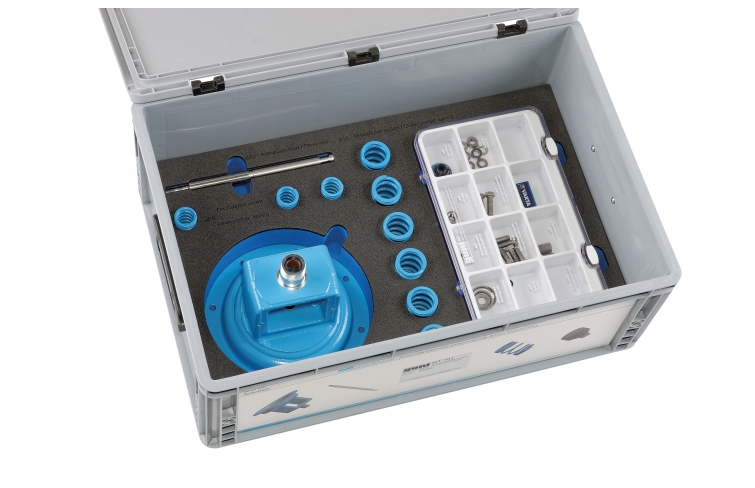

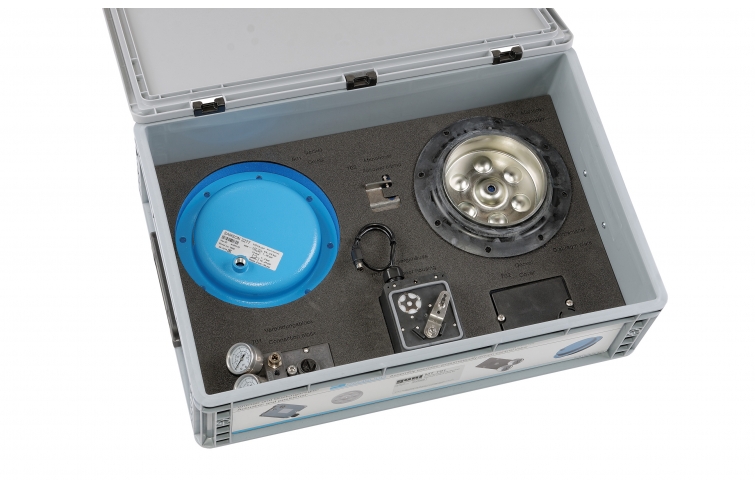

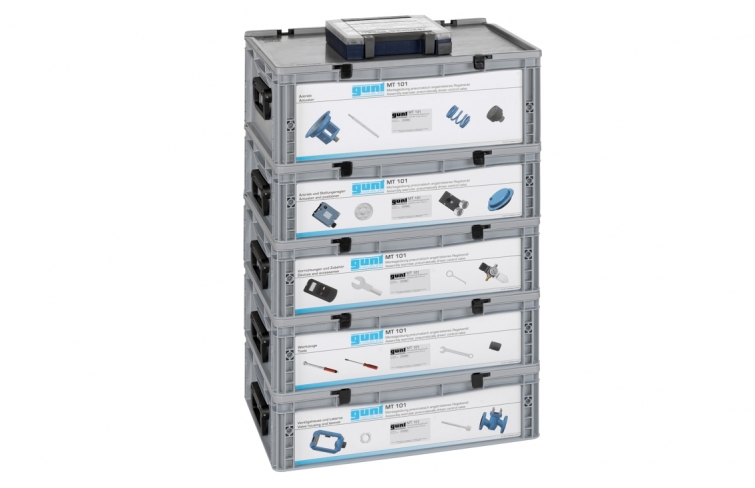

Le kit MT 101 fait partie de la GUNT-Practice Line pour le montage, la maintenance et la réparation; il est conçu pour lapprentissage pratique dans lenseignement professionnel et les centres de formation continue.
Il offre un lien évident et étroit entre les connaissances théoriques et pratiques.
Montage et démontage sont aisément réalisables pendant la durée habituelle dun cours.

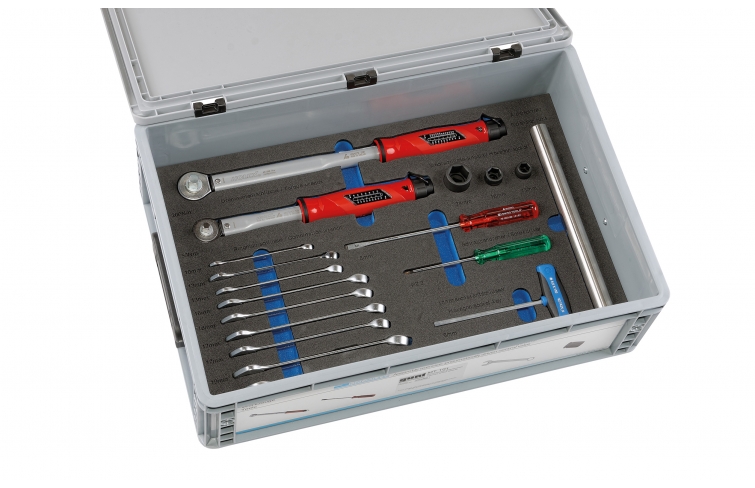

Pour ces travaux, les outils simples fournis sont les seuls nécessaires.
Pour le montage, un étau et une alimentation en air comprimé sont nécessaires pour le montage.

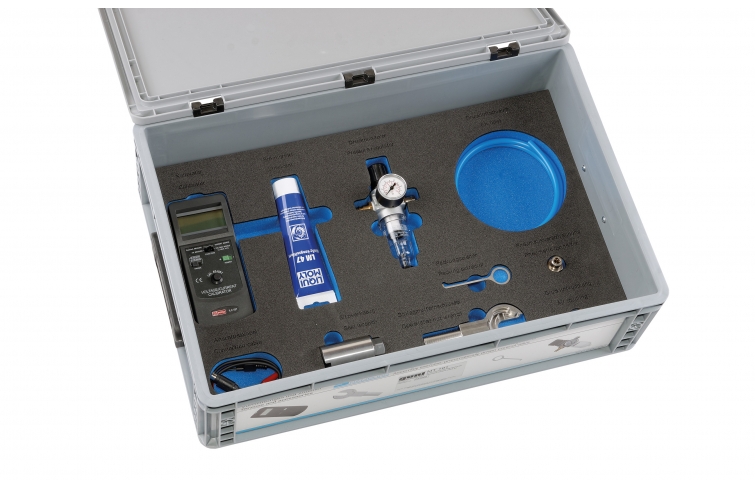

Un générateur de signal de courant est fourni pour le test fonctionnel de la vanne de régulation montée.
La documentation didactique multimédia de conception moderne fournit des informations techniques très complètes et détaillées, qui servent de base à la conception du cours.

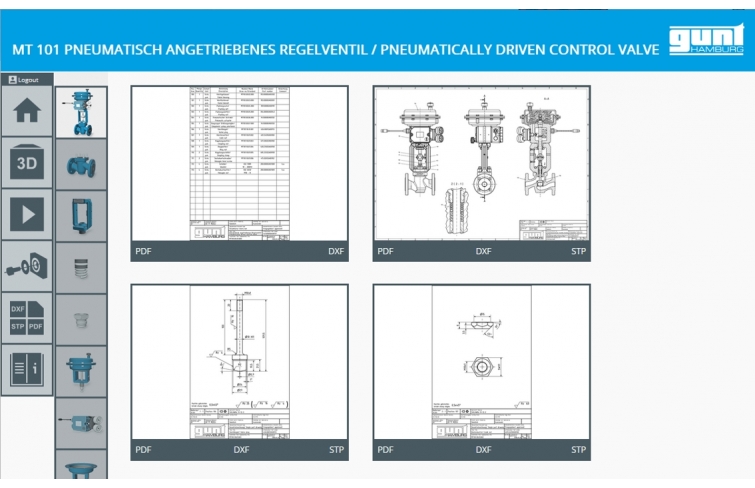

La documentation didactique est constituée pour lessentiel dun jeu complet de dessins techniques sous forme de fichier, avec listes de pièces, dessins des pièces détachées, vues éclatées, dessin de montage et dessins en 3D.
Tous les dessins techniques sont en conformité avec les normes, et cotés pour la fabrication.
Le jeu de dessins de fichiers est constitué de fichiers CAO, STEP y PDF.
Très utile également: des vidéos de montage.
Toutes les désignations sont en anglais.
Les fichiers sont également disponibles gratuitement en ligne dans le GUNT Media Center.
Laide au transport MT 120.02 ou le diable MT 120.01 conviennent au transport pratique du kit.

Techniques > Maintenance - Productique > Kits assemblage > Robinetteries
Formations > BTS MS > Systèmes de production

Poids: 38 Kg
Delai de livraison estimé : 5 semaines
