HL 960 Station de montage de tuyauterie et robinetteries industrielles (Réf. 065.96000)
Nécessite le HL960.01 pour une alimentation en eau par circuit fermé
Le système HL 960 est un système de travaux pratiques et de formation servant d´ introduction à la technique de montage industriel de tuyauteries et d'installations.
Le kit de montage est constitué d'un grand nombre de robinetteries, d'éléments de tuyauterie et d'un réservoir sous pression.
Viennent s'y ajouter des composants d'étanchéité et des éléments de fixation.

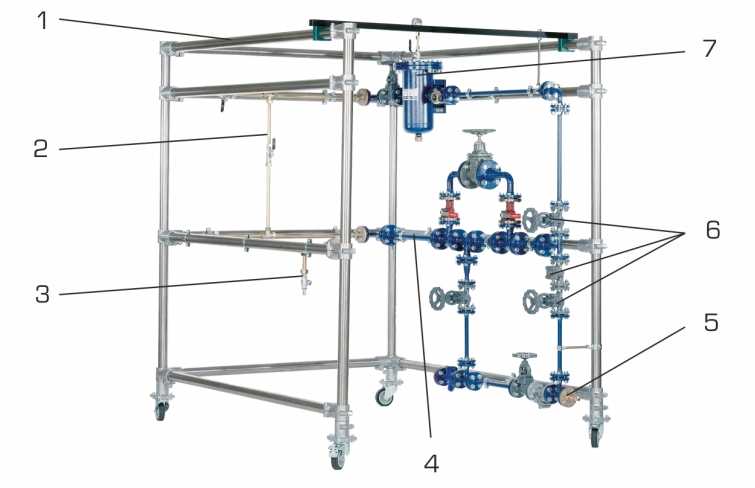

Un bâti stable de base en forme de U permet la réalisation de divers systèmes de conduites, de parties d'installations et d'unités fonctionnelles.
Les éléments de tuyauterie sont déjà prêts montés et adaptés aux longueurs de montage et aux raccords à brides.
Les éléments permettent de multiples montages et démontages.
Ce système de travaux pratiques est conçu pour le travail en groupe de plusieurs élèves.
Le processus complet de mise en place d'une installation peut demander plusieurs jours si toutes les étapes correspondantes sont réalisées: informer, planifier, décider, exécuter, contrôler et évaluer.

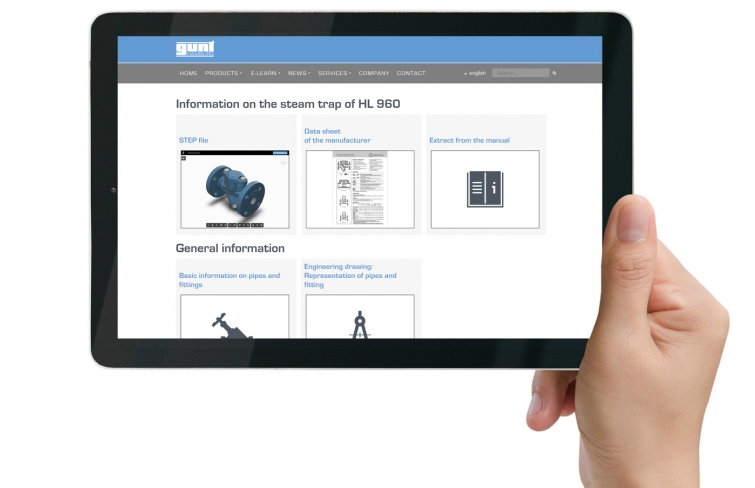

Le matériel d´ accompagnement didactique détaillé soutient le processus d'apprentissage effectif et structuré.
Il contient la description technique de tous les composants structurels ainsi que différents exemples d'installations.
Une fois montées, les structures peuvent être soumises à un test réel avec de l'eau.

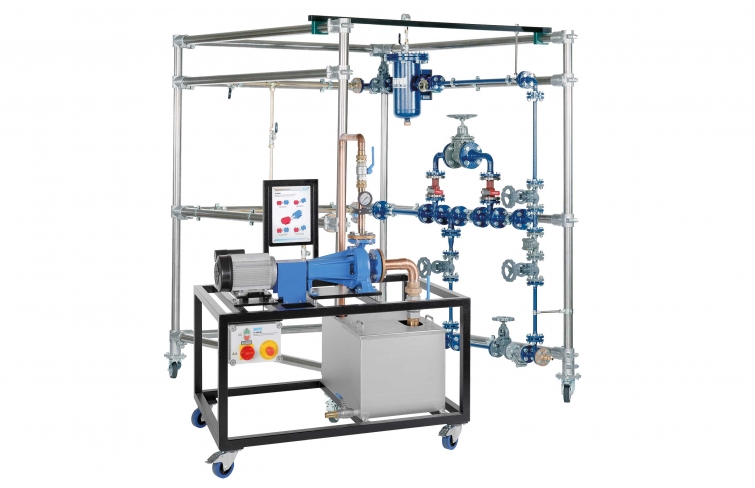

L'installation de pompage HL 960.01 (circuit fermé) est disponible à cet effet.
Le kit de montage est constitué d'un grand nombre de robinetteries, d'éléments de tuyauterie et d'un réservoir sous pression.
Viennent s'y ajouter des composants d'étanchéité et des éléments de fixation.
Un bâti stable de base en forme de U permet la réalisation de divers systèmes de conduites, de parties d'installations et d'unités fonctionnelles.
Les éléments de tuyauterie sont déjà prêts montés et adaptés aux longueurs de montage et aux raccords à brides.
Les éléments permettent de multiples montages et démontages.
Ce système de travaux pratiques est conçu pour le travail en groupe de plusieurs élèves.
Le processus complet de mise en place d'une installation peut demander plusieurs jours si toutes les étapes correspondantes sont réalisées: informer, planifier, décider, exécuter, contrôler et évaluer.
Le matériel d´ accompagnement didactique détaillé soutient le processus d'apprentissage effectif et structuré.
Il contient la description technique de tous les composants structurels ainsi que différents exemples d'installations.
Une fois montées, les structures peuvent être soumises à un test réel avec de l'eau.
L'installation de pompage HL 960.01 (circuit fermé) est disponible à cet effet.
Contenu didactique / Essais
- conception et fonction de robinetteries, d'éléments de tuyauterie et de composants utilisés pour la construction d´ installations
- planification de systèmes de conduites et d'installations selon des indications, comme par ex. un schéma procédé
- sélection de composants et élaboration de listes de matériels requis
- préparation et exécution dans les règles de l'art du montage de l'installation
- lecture et compréhension de dessins techniques et de la documentation technique
- contrôle en service des installations réalisées (avec une alimentation en eau et une évacuation appropriées)
Les grandes lignes
- montage conforme à la pratique de systèmes de conduites et d'installations
- connaissance étendue et conforme à la pratique des étapes de construction d'installations
- conception et fonction de robinetteries, d'éléments de tuyauterie et de composants utilisés pour la construction d´ installations
- planification de systèmes de conduites et d'installations selon des indications, comme par ex. un schéma procédé
- sélection de composants et élaboration de listes de matériels requis
- préparation et exécution dans les règles de l'art du montage de l'installation
- lecture et compréhension de dessins techniques et de la documentation technique
- contrôle en service des installations réalisées (avec une alimentation en eau et une évacuation appropriées)
Les grandes lignes
- montage conforme à la pratique de systèmes de conduites et d'installations
- connaissance étendue et conforme à la pratique des étapes de construction d'installations
Caractéristiques techniques

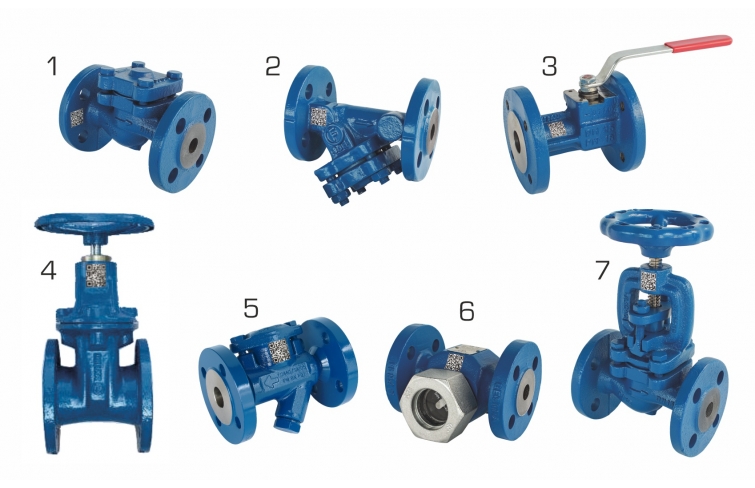

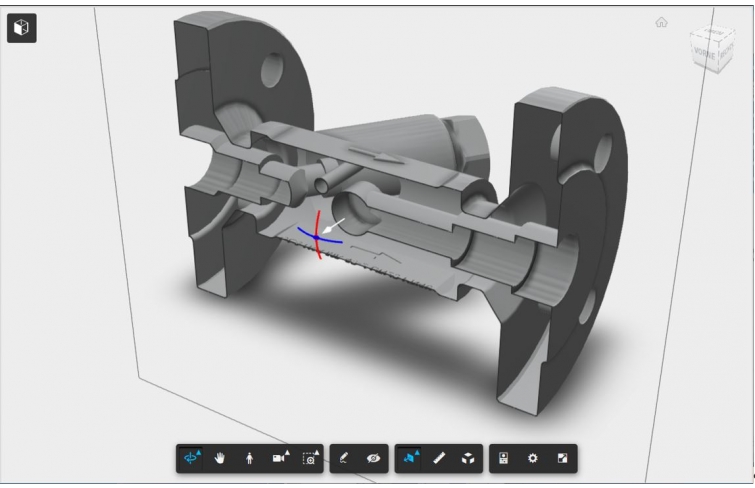

Robinetteries à brides
- en fonte grise (GG);
- pression nominale: PN16 pour DN15, 25 / PN10 pour DN40
Robinet à tournant sphérique avec raccord à bague coupante
- en laiton, nickelé
- pression nominale: PN25
- grandeur nominale: G1/2"
Manomètre: de 0...4bar
Robinetteries à brides
- en fonte grise (GG);
- pression nominale: PN16 pour DN15, 25 / PN10 pour DN40
Robinet à tournant sphérique avec raccord à bague coupante
- en laiton, nickelé
- pression nominale: PN25
- grandeur nominale: G1/2"
Manomètre: de 0...4bar
Informations logistiques
Dimensions et poids
Lxlxh: 1540x1840x2020mm
Poids: env. 300kg
Necessaire au fonctionnement
Raccord d'eau et drain par flexibles avec accouplements
Liste de livraison
1 bâti
1 jeu de robinetteries, tuyaux, éléments de tuyauterie avec garnitures d'étanchéité et matériel de fixation
1 jeu d'outils
1 notice avec jeu de dessins techniques et matériel didactique
Lxlxh: 1540x1840x2020mm
Poids: env. 300kg
Necessaire au fonctionnement
Raccord d'eau et drain par flexibles avec accouplements
Liste de livraison
1 bâti
1 jeu de robinetteries, tuyaux, éléments de tuyauterie avec garnitures d'étanchéité et matériel de fixation
1 jeu d'outils
1 notice avec jeu de dessins techniques et matériel didactique
Techniques > Maintenance - Productique > Kits assemblage > Montages de conduites
Techniques > Mécanique des fluides > Éléments de construction de tuyauteries et d'installations industrielles > Construction des systèmes complexes de tuyauteries et d'installations
Techniques > Génie des Procédés > Principes de base du génie des procédés > Pompes et compresseurs
Poids: 400 Kg Delai de livraison estimé : 12 semaines
