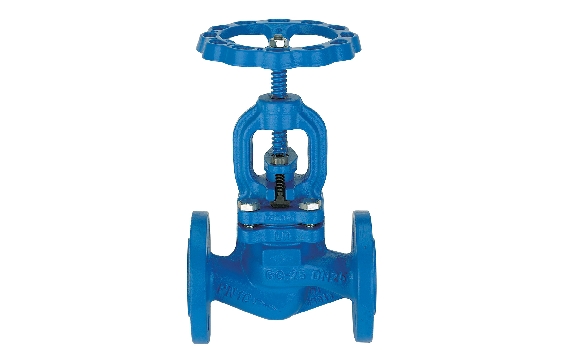

Les soupapes darrêt du type du MT 154 sont utilisées pour arrêter et étrangler des fluides.
Elles doivent être à fermeture hermétique.
Afin d'éviter toute sollicitation brusque, elles doivent se fermer de sorte que le débit volumétrique ne soit pas réduit brutalement à zéro.
Le cône de soupape est mû par la tige et vient assurer létanchéité métal sur métal sur la bague de siège pressée dans le corps de soupape.
L'étanchéité de la tige est obtenue à l'aide d'un presse-étoupe.
La jonction de séparation entre le corps de soupape et le couvercle à bride est étanchéisée par un joint plat.
Le montage expérimental MT 154 est un projet d'introduction au domaine de la technique de montage.
Montage et démontage sont aisément réalisables dans le temps réservé aux séances de cours.
Pour ces travaux, les outils simples fournis sont les seuls nécessaires.
Une forme de travail appropriée durant le cours est la collaboration, en grande partie autonome, dun petit groupe de 2 à 3 élèves.
Les tâches doivent être clairement définies et réparties au sein du groupe.
Le matériel daccompagnement didactique détaillé est conforme à la pratique.

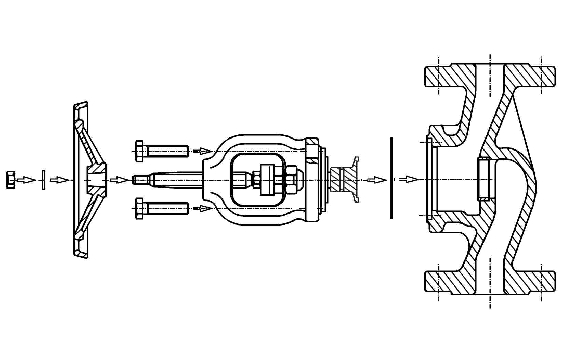

Il comprend essentiellement un jeu complet de dessins avec un dessin d'ensemble, la liste des pièces et les dessins des différentes pièces.
Avec le banc d'essai hydraulique de robinetteries MT 162, la soupape darrêt assemblée peut être soumise à un essai de pression.

Techniques > Maintenance - Productique > Kits assemblage > Robinetteries
Techniques > Mécanique des fluides > Éléments de construction de tuyauteries et d'installations industrielles > Montage de robinetteries

Delai de livraison estimé : 16 semaines
