Ref: EWTGUMT120

MT 120 Montage d'un engrenage droit à denture hélicoïdale( ref. 051.12000)

Livré avec fichiers: DXF, STEP et PDF et accès Media Center

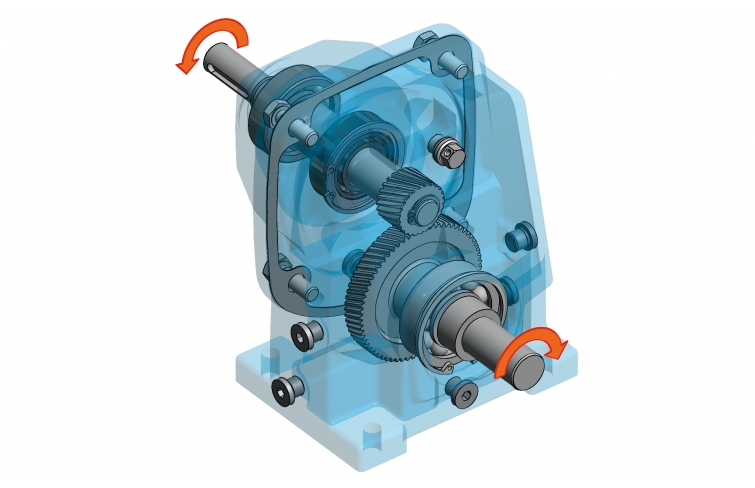

Le montage MT 120 traite d´ un engrenage droit à denture hélicoïdale.

L´ engrenage est à un étage, et a une transmission fixe (engrenage à rapport fixe).

Les roues droites à denture hélicoïdale tournent plus régulièrement et moins bruyamment que celles à denture droite, car l´ engrènement des dents se déroule de manière progressive, et plusieurs dents sont en prise.

Les roues droites à denture hélicoïdale conviennent aux vitesses de rotation élevées, et supportent des sollicitations plus importantes que des roues comparables à denture droite.

Le kit MT 120 fait partie de la GUNT-Practice Line pour le montage, la maintenance et la réparation; il est conçu pour l´ apprentissage pratique dans l´ enseignement professionnel et les centres de formation continue.

Il offre un lien évident et étroit entre les connaissances théoriques et pratiques.

Montage et démontage sont aisément réalisables pendant la durée habituelle d´ un cours.

Pour ces travaux, les outils simples fournis sont les seuls nécessaires.

Les dispositifs d´ ajustement de l´ engrenage sont conçus de telle sorte que l´ ensemble du montage puisse s´ effectuer par la force manuelle.

La documentation didactique multimédia de conception moderne fournit des informations techniques très complètes et détaillées, qui servent de base à la conception du cours.

La documentation didactique est constituée pour l´ essentiel d´ un jeu complet de dessins techniques sous forme de fichier, avec listes de pièces, dessins des pièces détachées, vues éclatées, dessin de montage et dessins en 3D.

Tous les dessins techniques sont en conformité avec les normes, et cotés pour la fabrication.

Le jeu de dessins de fichiers est constitué de fichiers CAO, STEP y PDF. Très utile également: des vidéos de montage.

Toutes les désignations sont en anglais.

L´ aide au transport MT 120.02 ou le diable MT 120.01 conviennent au transport pratique du kit.



Contenu didactique / Essais


- fonction et construction d´ un engrenage droit à denture hélicoïdale

- planification et présentation des opérations de montage

- montage et démontage, également à des fins de maintenance et de réparation

- lecture et compréhension de dessins industriels (fichiers PDF, CAD, STEP)

- familiarisation avec différents éléments de machine: roulements à billes, garnitures d´étanchéité d´ arbre

- familiarisation avec les auxiliaires et dispositifs de montage

- génération de programmes pour l´ impression 3D et l´ usinage CNC



Les grandes lignes

- exemple de kit conforme à la pratique: l´ engrenage droit

- champ d´ apprentissage étendu avec des problématiques interdisciplinaires

- partie de la GUNT-Practice Line pour le montage, la maintenance et la réparation

- documentation didactique multimédia: 3D-PDF, fichiers CAO/ STEP, vidéos



Caractéristiques techniques


Dimensions de l´ engrenage sans raccords d´ arbre

Lxlxh: 160x135x175mm

Transmission

pignon

nombre de dents: z=24

module normal: m=1mm

roue dentée

nombre de dents: z=68

module normal: m=1mm

rapport de transmission: i=2,83

Couple de sortie max.

54Nm à 494min-1

Raccords d´ arbre

entraînement: Øxl: 16x40mm

sortie: Øxl: 20x40mm



Informations logistiques
Dimensions et poids

Lxlxh: 600x400x540mm (système de rangement)

Poids: env. 20kg



Liste de livraison

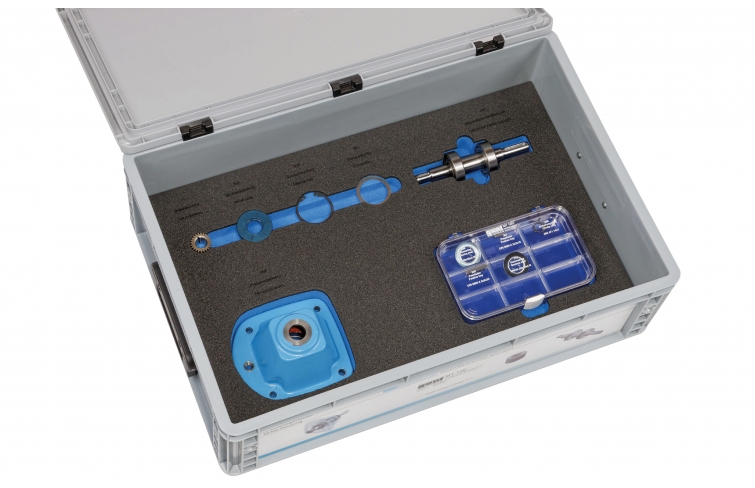

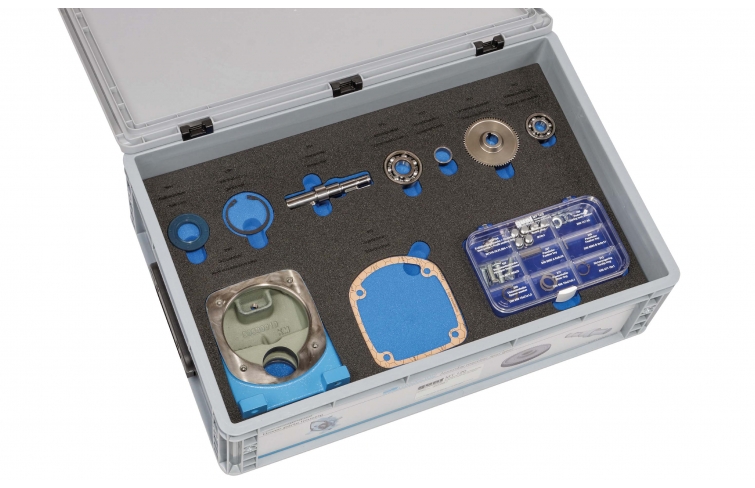

1 kit

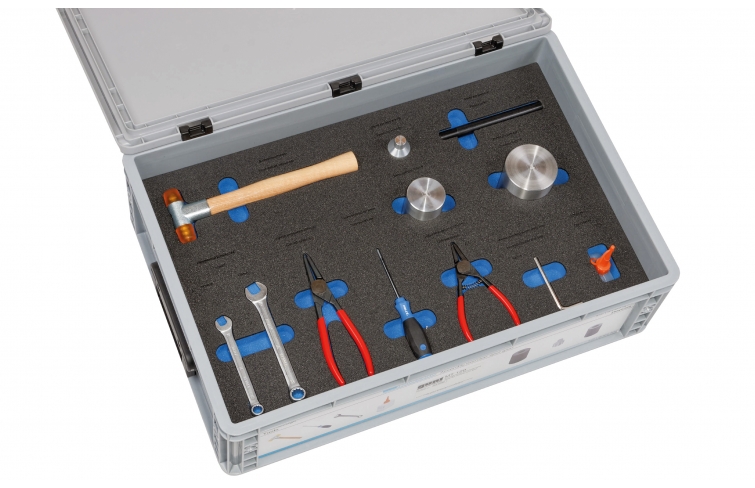

1 jeu d´ outils

1 jeu de dispositifs de montage

1 jeu de petites pièces

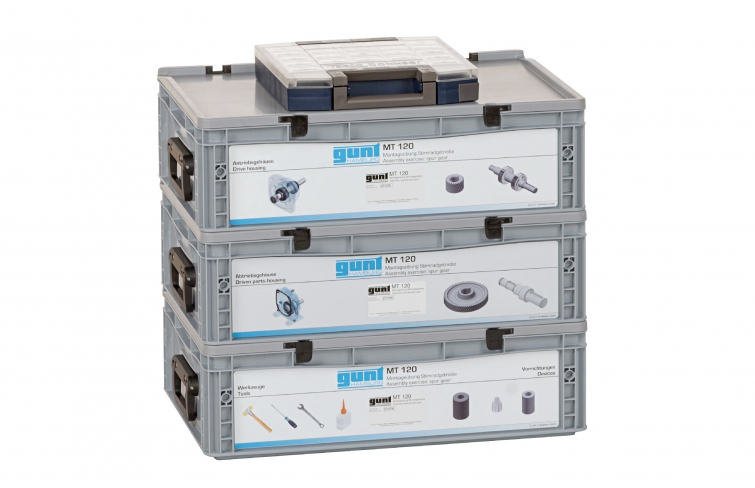

3x système de rangement avec mousse de protection

1 documentation didactique, incluant la description technique du système, la liste et les dessins complets des pièces détachées (PDF, CAD, STEP), la description des procédures de montage et de démontage, vidéos de montage



Poids: 20 Kg
Delai de livraison estimé : 5 semaines
