Ref: EWTGUMT141
MT 141 Montage et démontage d'un compresseur à piston (051.14100)
Livré avec fichiers: DXF, STEP et PDF et accès Media Center
Les compresseurs à piston comptent parmi les machines réceptrices volumétriques; l´énergie est transférée du compresseur au fluide via un volume variable.

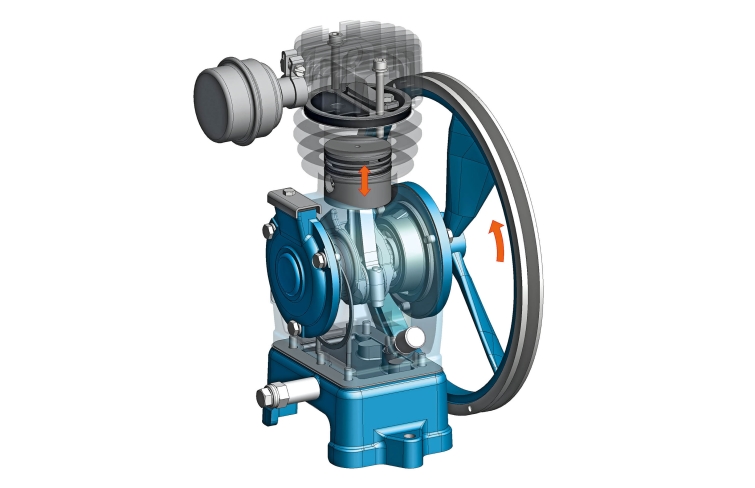

Le MT 141 traite d´ un compresseur à piston refroidi par air, qui aspire de l´ air ambiant pour produire de l´ air comprimé.
Le kit de montage MT 141 fait partie de la GUNT-Practice Line pour le montage, l´ entretien et la réparation; il est conçu pour l´ apprentissage pratique dans l´ enseignement professionnel et les centres de formation continue.
Il offre un lien évident et étroit entre les connaissances théoriques et pratiques. Montage et démontage sont aisément réalisables pendant la durée habituelle d´ un cours.

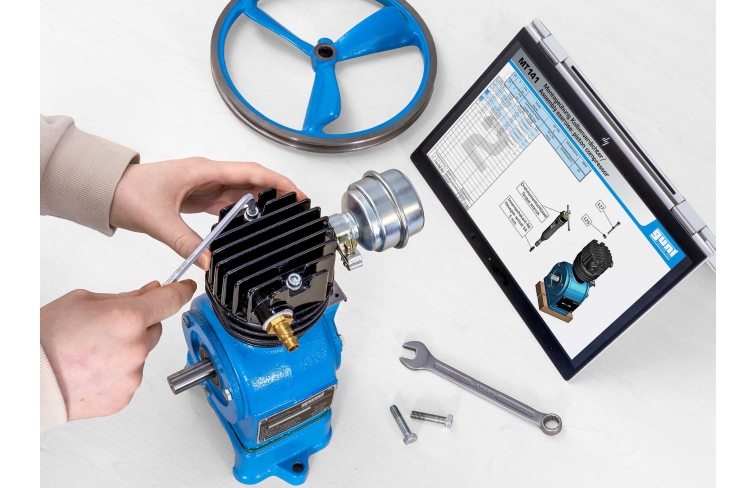

Pour ces travaux, les outils simples fournis sont les seuls nécessaires.
Les dispositifs d´ ajustement du compresseur sont conçus de telle sorte que l´ ensemble du montage puisse s´ effectuer par la force manuelle.
Les supports didactiques modernes fournissent des informations techniques très complètes qui servent de base à la conception du cours.

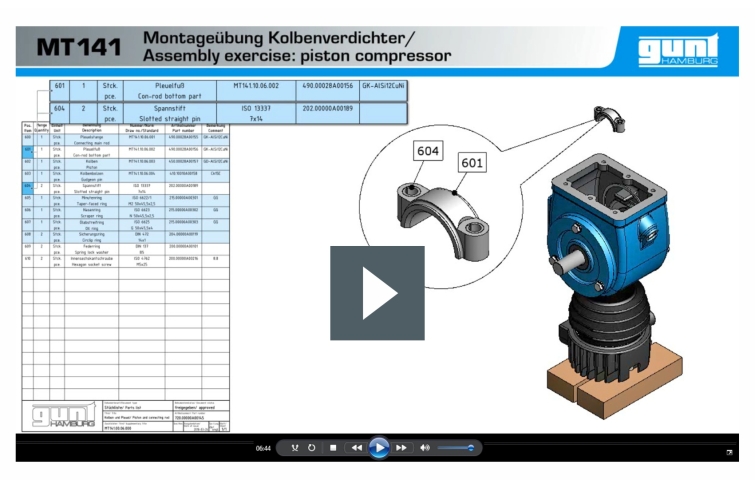

La documentation didactique est constituée pour l´ essentiel d´ un jeu complet de dessins sous la forme d´ un fichier avec listes de pièces, dessins des différentes pièces, vues éclatées et dessin de montage ainsi que dessins en 3D.
Tous les dessins sont en conformité avec les normes et cotés pour la fabrication.
Le jeu de dessins est constitué de fichiers DXF, STEP et PDF.
Les montages vidéo sont également très utiles.
Tout est désigné en deux langues: en allemand et en anglais.

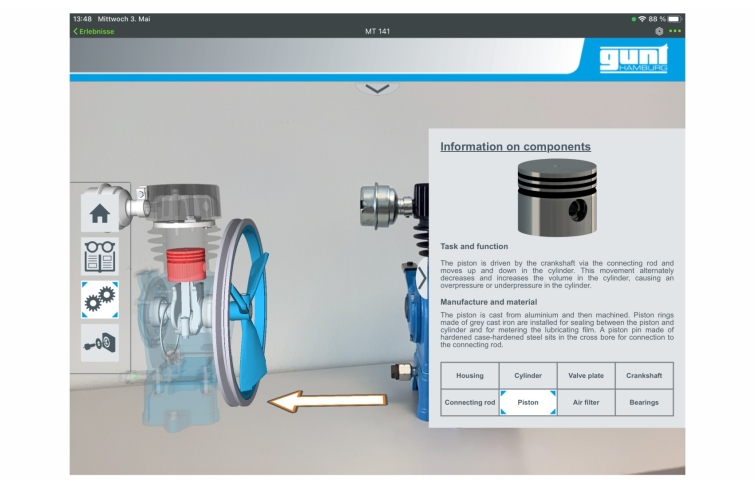

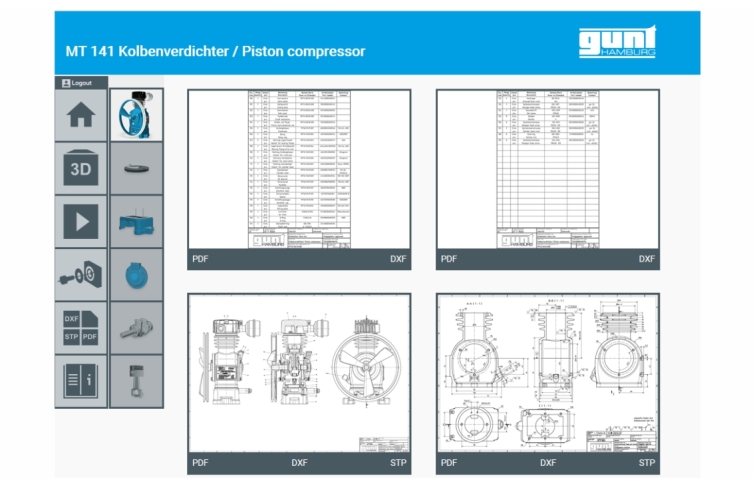

Les fichiers sont en plus disponibles gratuitement dans le Media Center de GUNT.
Le compresseur à piston démonté ainsi qu´ un jeu de petites pièces et 4 dispositifs de montage est fournis dans une caisse de rangement stable avec insert en mousse.
Le MT 120.02 Aide au transport ou le MT 120.01 Diable permettent de transporter facilement l´ exercice de montage.

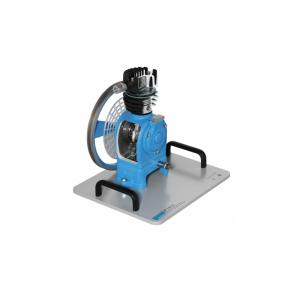

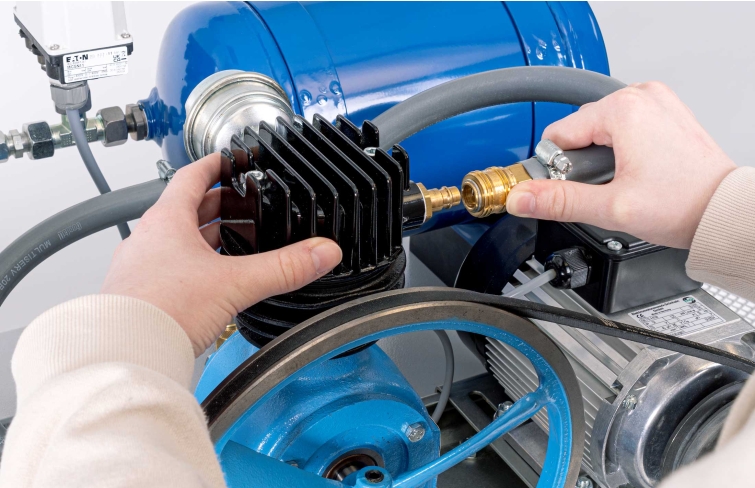

L´ appareil MT 140.01 disponible en option permet de soumettre le compresseur assemblé à un test fonctionnel.
Le MT 141 traite d´ un compresseur à piston refroidi par air, qui aspire de l´ air ambiant pour produire de l´ air comprimé.
Le kit de montage MT 141 fait partie de la GUNT-Practice Line pour le montage, l´ entretien et la réparation; il est conçu pour l´ apprentissage pratique dans l´ enseignement professionnel et les centres de formation continue.
Il offre un lien évident et étroit entre les connaissances théoriques et pratiques. Montage et démontage sont aisément réalisables pendant la durée habituelle d´ un cours.
Pour ces travaux, les outils simples fournis sont les seuls nécessaires.
Les dispositifs d´ ajustement du compresseur sont conçus de telle sorte que l´ ensemble du montage puisse s´ effectuer par la force manuelle.
Les supports didactiques modernes fournissent des informations techniques très complètes qui servent de base à la conception du cours.
La documentation didactique est constituée pour l´ essentiel d´ un jeu complet de dessins sous la forme d´ un fichier avec listes de pièces, dessins des différentes pièces, vues éclatées et dessin de montage ainsi que dessins en 3D.
Tous les dessins sont en conformité avec les normes et cotés pour la fabrication.
Le jeu de dessins est constitué de fichiers DXF, STEP et PDF.
Les montages vidéo sont également très utiles.
Tout est désigné en deux langues: en allemand et en anglais.
Les fichiers sont en plus disponibles gratuitement dans le Media Center de GUNT.
Le compresseur à piston démonté ainsi qu´ un jeu de petites pièces et 4 dispositifs de montage est fournis dans une caisse de rangement stable avec insert en mousse.
Le MT 120.02 Aide au transport ou le MT 120.01 Diable permettent de transporter facilement l´ exercice de montage.
L´ appareil MT 140.01 disponible en option permet de soumettre le compresseur assemblé à un test fonctionnel.
Contenu didactique / Essais
- fonction et construction d´ un compresseur à piston
- planification et présentation des opérations de montage
- montage et démontage, également à des fins de maintenance et de réparation
- lecture et compréhension de dessins techniques (fichiers PDF, DXF et STEP)
- familiarisation avec différents éléments de machine: piston, vilebrequin
- familiarisation avec les auxiliaires et dispositifs de montage
- création de programmes pour l´ impression en 3D et l´ usinage CNC
Les grandes lignes
- champ d´ apprentissage étendu avec des problématiques interdisciplinaires

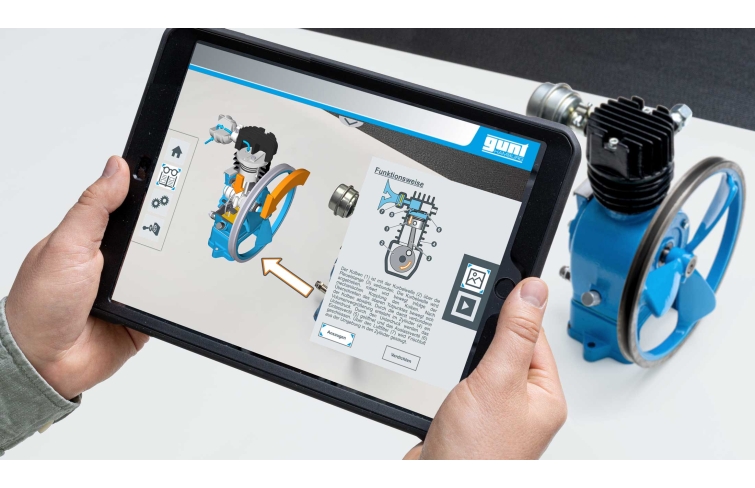

- matériel d´ apprentissage multimédia sur clé USB et en ligne dans le Media Center de GUNT: fichiers 3D-PDF, DXF-/STEP, vidéos
- fonction et construction d´ un compresseur à piston
- planification et présentation des opérations de montage
- montage et démontage, également à des fins de maintenance et de réparation
- lecture et compréhension de dessins techniques (fichiers PDF, DXF et STEP)
- familiarisation avec différents éléments de machine: piston, vilebrequin
- familiarisation avec les auxiliaires et dispositifs de montage
- création de programmes pour l´ impression en 3D et l´ usinage CNC
Les grandes lignes
- champ d´ apprentissage étendu avec des problématiques interdisciplinaires
- matériel d´ apprentissage multimédia sur clé USB et en ligne dans le Media Center de GUNT: fichiers 3D-PDF, DXF-/STEP, vidéos
Caractéristiques techniques
Compresseur à piston à un étage, refroidi par air
- alésage cylindre: 50mm
-course: 32mm
- cylindrée: 63cm3
- vitesse de rotation: 1850min-1
- max. pression: 10bar
- capacité d´ aspiration: 115L/min
- puissance d´ entraînement: 0,75kW
Dimensions monté, LxBxH: 223x256x314mm
Compresseur à piston à un étage, refroidi par air
- alésage cylindre: 50mm
-course: 32mm
- cylindrée: 63cm3
- vitesse de rotation: 1850min-1
- max. pression: 10bar
- capacité d´ aspiration: 115L/min
- puissance d´ entraînement: 0,75kW
Dimensions monté, LxBxH: 223x256x314mm
Informations logistiques
Dimensions et poids
Lxlxh: 600x400x760mm (système de rangement)
Poids: env. ca. 35kg
Liste de livraison
1 kit
1 jeu d´ outils
1 jeu de dispositifs de montage
1 jeu de pièces de rechange
4x système de rangement avec mousse de protection
1 documentation didactique, incluant: description technique du système, jeu complet de dessins techniques avec listes de pièces (PDF, DXF, STEP), description des procédures de montage et de démontage, vidéos de montage, accès en ligne au GUNT Media Center
Lxlxh: 600x400x760mm (système de rangement)
Poids: env. ca. 35kg
Liste de livraison
1 kit
1 jeu d´ outils
1 jeu de dispositifs de montage
1 jeu de pièces de rechange
4x système de rangement avec mousse de protection
1 documentation didactique, incluant: description technique du système, jeu complet de dessins techniques avec listes de pièces (PDF, DXF, STEP), description des procédures de montage et de démontage, vidéos de montage, accès en ligne au GUNT Media Center
