Ref: EWTGUMT142
MT 142 Efficacité énergétique des compresseurs à piston, Test fonctionnel
Montage du compresseur à piston MT 141 assemblé pour le contrôle, bilan des énergies
Le dispositif dessai MT 142 est utilisé avec lexercice de montage du compresseur à piston MT 141.
Le compresseur à piston entièrement assemblé est posé dans le dispositif dessai.
Là, le montage conforme de lensemble du système, y compris lalignement du moteur dentraînement et du compresseur à piston, est effectué.
Un projet de montage réalisé avec succès peut alors être terminé par un contrôle final formel.

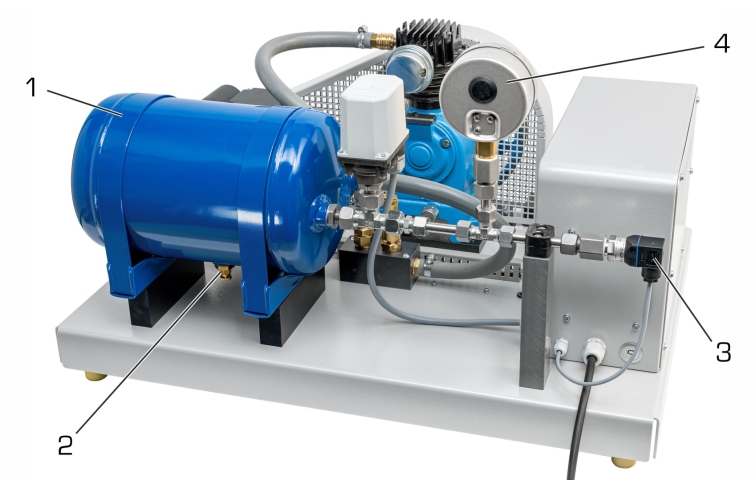

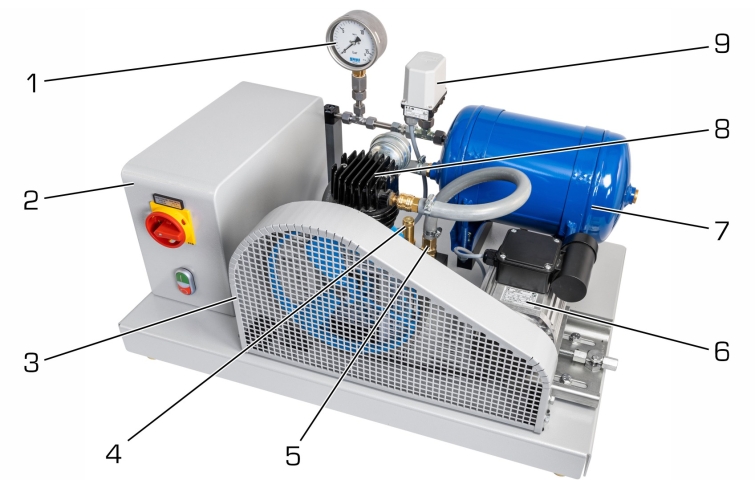

Le dispositif dessai comprend comme entraînement un moteur électrique avec poulie à courroie, un réservoir dair comprimé avec indication manométrique ainsi quune soupape de sécurité et un pressostat.

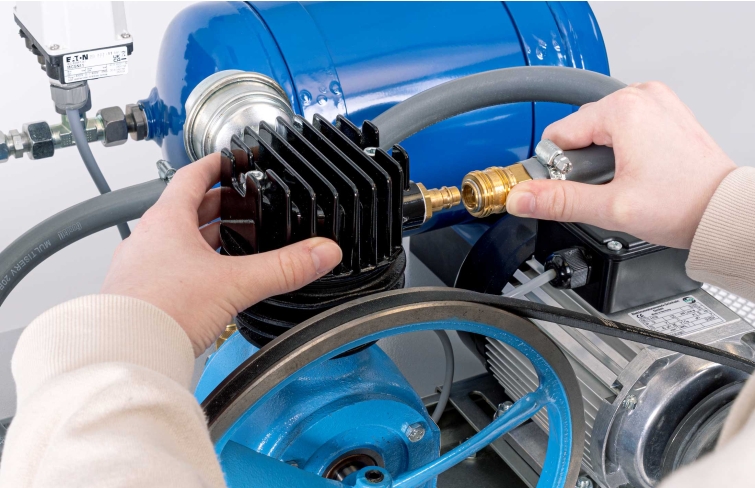

Le compresseur à piston (MT 141) entièrement assemblé est installé dans le dispositif dessai et relié au moteur dentraînement par une courroie trapézoïdale.
Une grille de protection évite tout contact involontaire avec les pièces en rotation.
Pendant le test fonctionnel, laugmentation de pression dans le réservoir dair comprimé et la puissance du moteur électrique sont enregistrées sur une période de temps.
Un test fonctionnel pur peut être effectué sans laide dun logiciel.

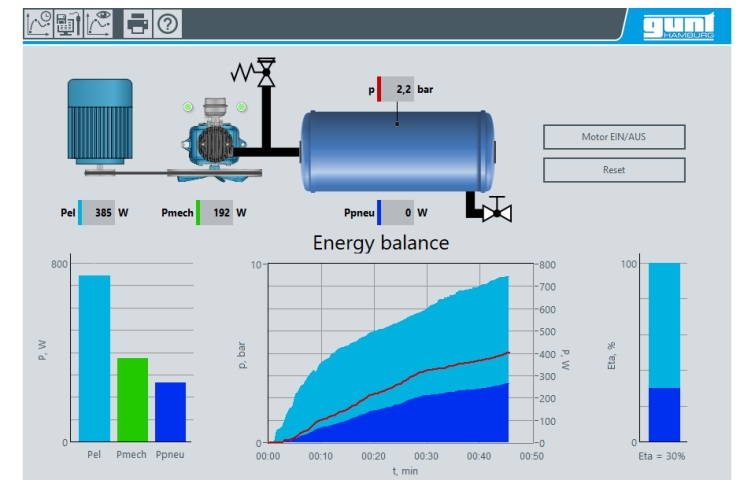

Avec le logiciel GUNT, il est possible de réaliser en plus un bilan de performance.
Pour ce faire, la puissance électrique, la puissance mécanique et la puissance pneumatique sont enregistrées pendant le fonctionnement sur une période de temps.
Le rendement est ensuite calculé à partir de lénergie absorbée.
Les valeurs mesurées sont transmises vers un PC afin dy être évaluées au niveau graphique à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Contenu didactique/essais
avec le compresseur à piston du MT 141
- test fonctionnel dun compresseur à piston
- augmentation de la pression dans le réservoir dair comprimé en fonction du temps
- puissance absorbée du moteur dentraînement en fonction de la pression
- bilan énergétique
- se familiariser avec linstallation de génération de pression et ses composants

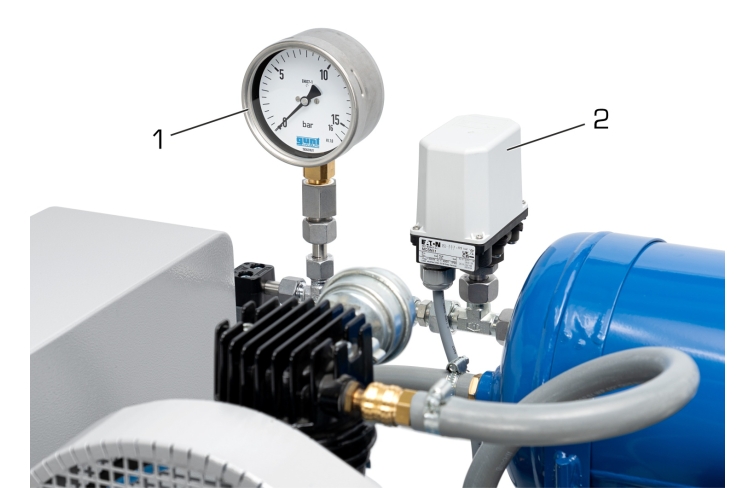

- fonctionnement et principe des éléments de sécurité: pressostat, soupape de retenue, soupape de sécurité

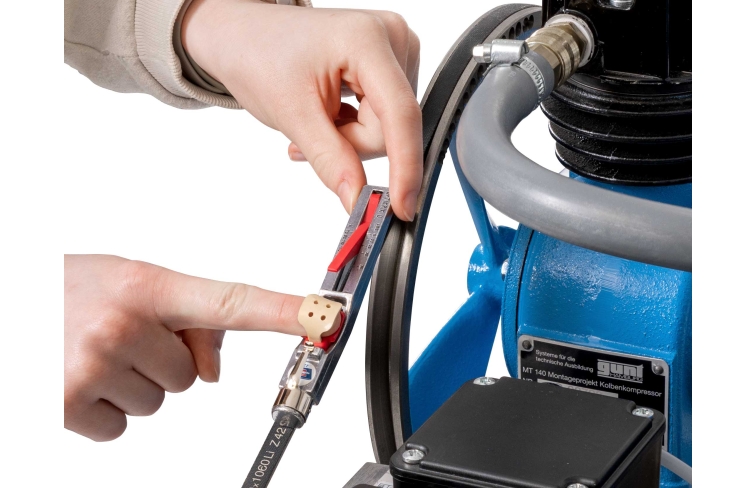

- installation conforme du compresseur à piston dans le dispositif dessai, y compris processus dajustage et dalignement
Le compresseur à piston entièrement assemblé est posé dans le dispositif dessai.
Là, le montage conforme de lensemble du système, y compris lalignement du moteur dentraînement et du compresseur à piston, est effectué.
Un projet de montage réalisé avec succès peut alors être terminé par un contrôle final formel.
Le dispositif dessai comprend comme entraînement un moteur électrique avec poulie à courroie, un réservoir dair comprimé avec indication manométrique ainsi quune soupape de sécurité et un pressostat.
Le compresseur à piston (MT 141) entièrement assemblé est installé dans le dispositif dessai et relié au moteur dentraînement par une courroie trapézoïdale.
Une grille de protection évite tout contact involontaire avec les pièces en rotation.
Pendant le test fonctionnel, laugmentation de pression dans le réservoir dair comprimé et la puissance du moteur électrique sont enregistrées sur une période de temps.
Un test fonctionnel pur peut être effectué sans laide dun logiciel.
Avec le logiciel GUNT, il est possible de réaliser en plus un bilan de performance.
Pour ce faire, la puissance électrique, la puissance mécanique et la puissance pneumatique sont enregistrées pendant le fonctionnement sur une période de temps.
Le rendement est ensuite calculé à partir de lénergie absorbée.
Les valeurs mesurées sont transmises vers un PC afin dy être évaluées au niveau graphique à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Contenu didactique/essais
avec le compresseur à piston du MT 141
- test fonctionnel dun compresseur à piston
- augmentation de la pression dans le réservoir dair comprimé en fonction du temps
- puissance absorbée du moteur dentraînement en fonction de la pression
- bilan énergétique
- se familiariser avec linstallation de génération de pression et ses composants
- fonctionnement et principe des éléments de sécurité: pressostat, soupape de retenue, soupape de sécurité
- installation conforme du compresseur à piston dans le dispositif dessai, y compris processus dajustage et dalignement
Contenu didactique / Essais
Les grandes lignes
- dispositif dessai pour le compresseur à piston MT 141
- capacité de mise en réseau: observer, acquérir, évaluer des essais via le réseau propre au client
Caractéristiques techniques
Entraînement
moteur électrique à courroie trapézoïdale
puissance: 250W
vitesse de rotation: 1405min-1
Réservoir dair comprimé
volume: 10L
pression max.: 10bar

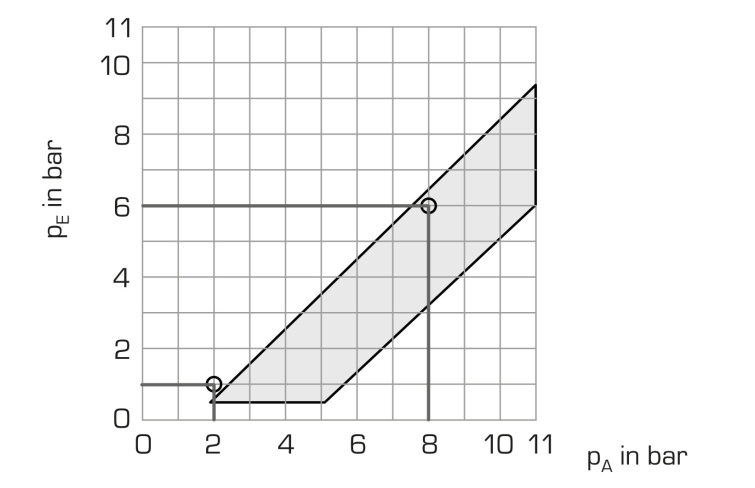

Pressostat: 4…13bar
Soupape de sécurité: 10bar
Plages de mesure
pression: 0…16bar
courant: 0…4A
230V, 50Hz, 1 phase; 230V, 60Hz, 1 phase
- dispositif dessai pour le compresseur à piston MT 141
- capacité de mise en réseau: observer, acquérir, évaluer des essais via le réseau propre au client
Caractéristiques techniques
Entraînement
moteur électrique à courroie trapézoïdale
puissance: 250W
vitesse de rotation: 1405min-1
Réservoir dair comprimé
volume: 10L
pression max.: 10bar
Pressostat: 4…13bar
Soupape de sécurité: 10bar
Plages de mesure
pression: 0…16bar
courant: 0…4A
230V, 50Hz, 1 phase; 230V, 60Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 820x550x500mm
Poids: env. 52kg
Nécessaire pour le fonctionnement
MT 141, PC avec Windows recommandé
Lxlxh: 820x550x500mm
Poids: env. 52kg
Nécessaire pour le fonctionnement
MT 141, PC avec Windows recommandé
