Ref: EWTGUGL410
GL 410 Montage d’entraînements simples (Réf. 030.41000)
pour les entraînements simples à courroie, à chaîne et à crémaillère
Le rôle des engrenages est de transmettre la taille et/ou la direction de mouvements rotatifs ainsi que le couple
Dans les éléments de machine, les engrenages sont classés parmi les éléments de transmission et de transformation.
Il existe différentes formes de construction dengrenages selon le rôle quils ont à remplir.
Les engrenages à roues, tels que les engrenages à roues dentées, les engrenages à friction et les transmissions par traction, font partie des engrenages à transmission régulière.
Le GL 410 sert dintroduction aux principes de base de la technique dengrenages.
Laccent est mis sur le montage conforme à la pratique de composants dengrenages.

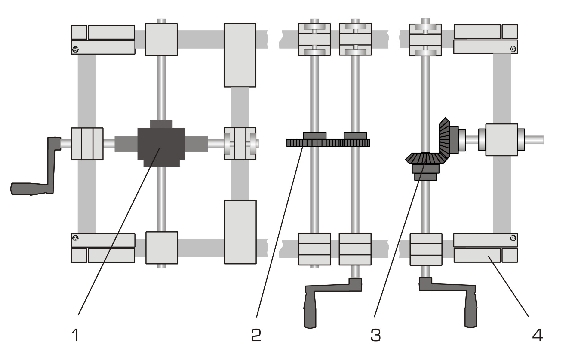

Le système d'exercices permet dassembler six types dengrenages simples différents.
La modularité des composants est telle quil est possible de transposer ses propres idées, et de réaliser et tester différents types dengrenages.
Différents exercices sont effectués successivement: compréhension de la problématique et lecture du dessin, montage des composants, étalonnage et contrôle des engrenages, réalisation de calculs.
Lentraînement est assuré par une manivelle.
Un bâti robuste constitué de tubes en acier de profil carré, ainsi que différents paliers, offrent une précision suffisante pour pouvoir ajuster les engrènements de manière précise.
Tous les composants de montage du système dexercices sont à portée de main, et bien protégés dans un système de rangement.
Dans cette série, GUNT propose trois kits d'assemblage différents: ils vont des engrenages simples GL 410 aux boîtes de vitesse GL 430, en passant par les engrenages combinés GL 420.
Les kits dassemblage sont conçus de façon à pouvoir être utilisés complètement indépendamment les uns des autres.
Dans les éléments de machine, les engrenages sont classés parmi les éléments de transmission et de transformation.
Il existe différentes formes de construction dengrenages selon le rôle quils ont à remplir.
Les engrenages à roues, tels que les engrenages à roues dentées, les engrenages à friction et les transmissions par traction, font partie des engrenages à transmission régulière.
Le GL 410 sert dintroduction aux principes de base de la technique dengrenages.
Laccent est mis sur le montage conforme à la pratique de composants dengrenages.
Le système d'exercices permet dassembler six types dengrenages simples différents.
La modularité des composants est telle quil est possible de transposer ses propres idées, et de réaliser et tester différents types dengrenages.
Différents exercices sont effectués successivement: compréhension de la problématique et lecture du dessin, montage des composants, étalonnage et contrôle des engrenages, réalisation de calculs.
Lentraînement est assuré par une manivelle.
Un bâti robuste constitué de tubes en acier de profil carré, ainsi que différents paliers, offrent une précision suffisante pour pouvoir ajuster les engrènements de manière précise.
Tous les composants de montage du système dexercices sont à portée de main, et bien protégés dans un système de rangement.
Dans cette série, GUNT propose trois kits d'assemblage différents: ils vont des engrenages simples GL 410 aux boîtes de vitesse GL 430, en passant par les engrenages combinés GL 420.
Les kits dassemblage sont conçus de façon à pouvoir être utilisés complètement indépendamment les uns des autres.
Contenu didactique / Essais
- introduction aux principaux composants de la technique mécanique dengrenages
- principaux types dengrenages

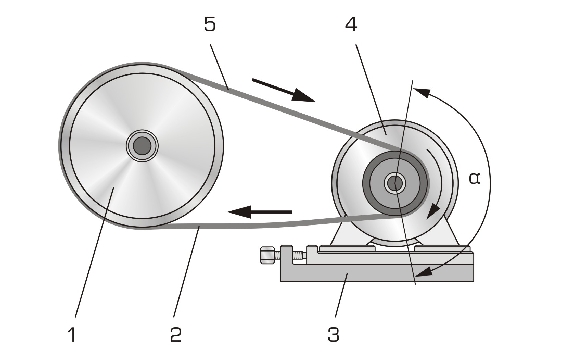

-- entraînement simple par courroie
-- entraînement simple par chaîne
-- engrenage simple droit
-- engrenage à roues coniques
-- engrenage à vis sans fin
-- entraînement à crémaillère
- calculs sur des engrenages mécaniques
- montage pratique de différents engrenages avec exercices simples dajustage et dalignement
- lecture et compréhension des dessins industriels, familiarisation avec les termes techniques
Les grandes lignes
- kit d'assemblage flexible et robuste pour les principes de base de la technique des engrenages mécaniques
- lien étroit avec la pratique, grâce à lutilisation de composants industriels
- montage simple et rapide
- introduction aux principaux composants de la technique mécanique dengrenages
- principaux types dengrenages
-- entraînement simple par courroie
-- entraînement simple par chaîne
-- engrenage simple droit
-- engrenage à roues coniques
-- engrenage à vis sans fin
-- entraînement à crémaillère
- calculs sur des engrenages mécaniques
- montage pratique de différents engrenages avec exercices simples dajustage et dalignement
- lecture et compréhension des dessins industriels, familiarisation avec les termes techniques
Les grandes lignes
- kit d'assemblage flexible et robuste pour les principes de base de la technique des engrenages mécaniques
- lien étroit avec la pratique, grâce à lutilisation de composants industriels
- montage simple et rapide
Caractéristiques techniques
Poulies pour courroies dentées
- nombre de dents: z=30, 60
Roues à chaîne
- nombre de dents: z=20, 30
- DIN 8192 ISO 10B-1
Roues droites
- nombre de dents: z=30, 60
- module: m=2mm
Paire de roues coniques
- nombre de dents: z=30
- module: m=3mm
- rapport de transmission: i=1
- angle entre les axes: 90°
Poulies pour courroies dentées
- nombre de dents: z=30, 60
Roues à chaîne
- nombre de dents: z=20, 30
- DIN 8192 ISO 10B-1
Roues droites
- nombre de dents: z=30, 60
- module: m=2mm
Paire de roues coniques
- nombre de dents: z=30
- module: m=3mm
- rapport de transmission: i=1
- angle entre les axes: 90°
Informations logistiques
Dimensions et poids
Lxlxh: ca. 1030x500x520mm (bâti monté)
Poids: env. 70kg
Lxlxh: 600x400x220mm (système de rangement)
Lxlxh: 600x400x170mm (système de rangement)
Liste de livraison
1 bâti
1 jeu de paliers
1 jeu de composants dengrenages
1 jeu d'outils
1 documentation didactique
Lxlxh: ca. 1030x500x520mm (bâti monté)
Poids: env. 70kg
Lxlxh: 600x400x220mm (système de rangement)
Lxlxh: 600x400x170mm (système de rangement)
Liste de livraison
1 bâti
1 jeu de paliers
1 jeu de composants dengrenages
1 jeu d'outils
1 documentation didactique
