Dans une machine, la transmission est lélément qui transmet et transforme les mouvements.
La transmission est au minimum composée dun entraînement, dun ensemble entraîné et dun châssis.
Les engrenages font partie des transmissions homogènes.
La transmission du mouvement de rotation dun arbre sur un autre seffectue de manière mécanique par lintermédiaire de roues dentées.
Sur un engrenage droit, les roues dentées sont montées sur des axes parallèles.
Larbre dentraînement et larbre de sortie sont ainsi disposés de manière parallèle.
Lengrenage planétaire est un type dengrenage droit sur lequel larbre dentraînement et larbre de sortie sont sur le même axe.

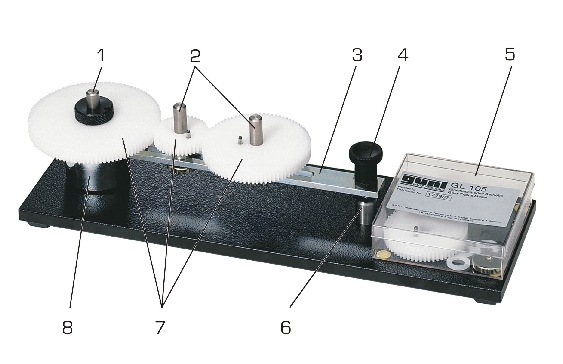

Lappareil dessai GL 105 permet détudier des engrenages de type droit et planétaire.
La cinématique est au centre des observations.
Lappareil dessai est constitué dune plaque de base avec un axe fixe sur lequel un rail pivotant est monté.
Deux axes supplémentaires peuvent être fixés sur ce rail aux positions souhaitées.
La sélection et lassociation des roues dentées ayant un nombre variable de roues dentées permettent la réalisation de différents rapports de transmission et types dengrenages.

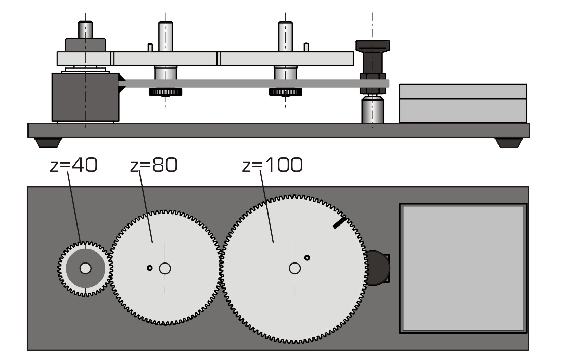

Dans les essais avec des engrenages droits, le rail est bloqué. Selon lobjectif de lessai, on peut positionner un ou deux axes supplémentaires sur le rail.
Les roues dentées peuvent être couplées entre elles ou avec laxe fixe au moyen de broches dentraînement.
Lentraînement seffectue à la main.
Pour déterminer le rapport de transmission, on compte le nombre de tours complets.

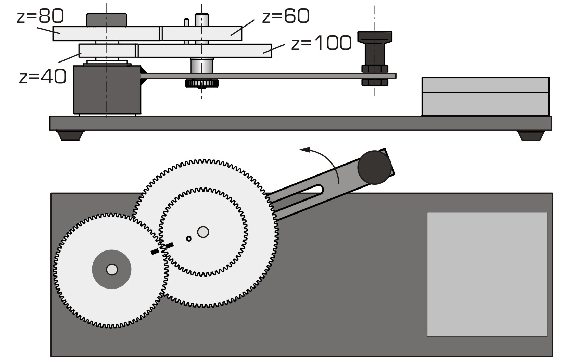

Pour létude des engrenages planétaires, le rail est débloqué de manière à pouvoir pivoter autour de laxe fixe.
Le rail sert de support aux roues planétaires sur lequel elles sont positionnées, et constitue lentrée de lengrenage.
La roue solaire forme la sortie de lengrenage.
Lentraînement seffectue à la main.
Le rapport de transmission peut à nouveau être déterminé en comptant le nombre de tours complets.
