Ref: EWTGUHL320.04
HL 320.04 Capteur solaire à tubes sous vide (Réf. 065.32004) pour HL 320.05

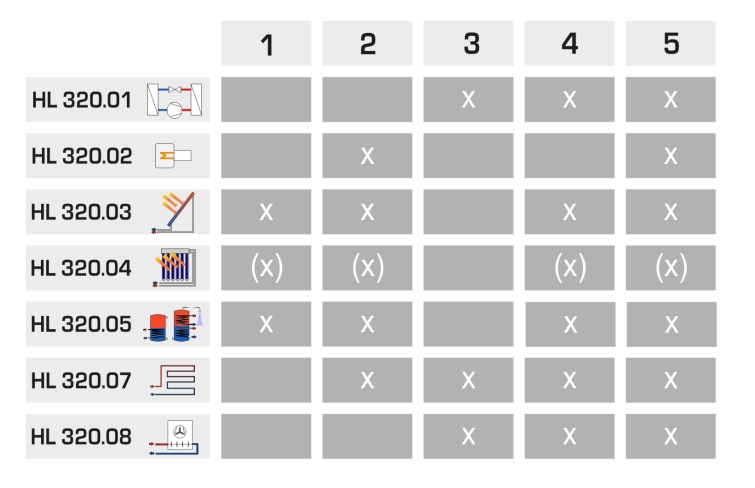

Nécessite HL320.05 et en option HL320.01/02/07/08
Riched20 10.0.19041\viewkind4\uc1

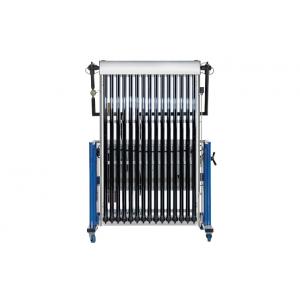

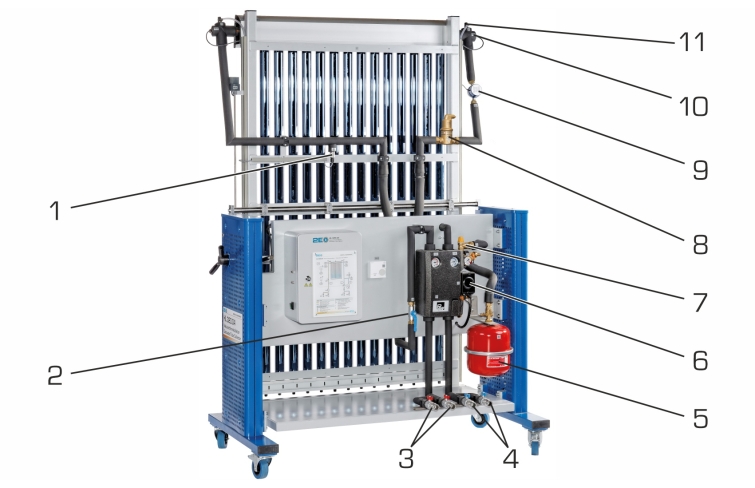

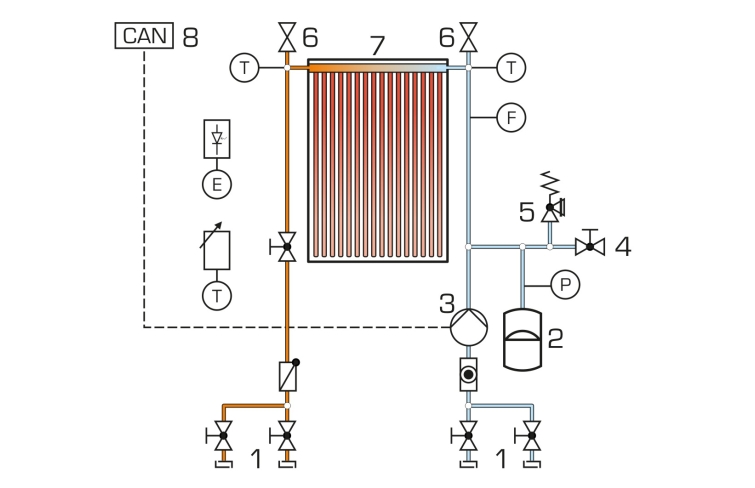

d\fs16\lang1036 Le module d'essai HL 320.04 comprend un capteur à tubes sous vide et permet la conversion d'énergie solaire en chaleur.
En raison des faibles tehrmiques, les capteurs à tubes sous vide atteignent des températures de travail beaucoup plus élevées que les capteurs plan.
HL 320.04 est un module du système modulaire HL 320 solaire thermique et pompe à chaleur.
Le module d'essai peut être rattaché au système modulaire de diverses manières.
L'exploitation est possible aussi bien pour la production d'eau sanitaire chauffée que pour la production combinée d'eau sanitaire et de chaleur de chauffage.
Les raccordements des conduites du fluide caloporteur s'effectuent et peuvent être modifiés rapidement grâce aux accouplements rapides.
Une documentation didactique bien structurée concernant les associations de modules prévues avec le module HL 320.04 a été conçue.
Intégrée à la documentation de l'ensemble du système HL 320, elle expose les principes de base et guide l´étudiant dans la réalisation des essais.
d\fs16\lang1036 Le module d'essai HL 320.04 comprend un capteur à tubes sous vide et permet la conversion d'énergie solaire en chaleur.
En raison des faibles tehrmiques, les capteurs à tubes sous vide atteignent des températures de travail beaucoup plus élevées que les capteurs plan.
HL 320.04 est un module du système modulaire HL 320 solaire thermique et pompe à chaleur.
Le module d'essai peut être rattaché au système modulaire de diverses manières.
L'exploitation est possible aussi bien pour la production d'eau sanitaire chauffée que pour la production combinée d'eau sanitaire et de chaleur de chauffage.
Les raccordements des conduites du fluide caloporteur s'effectuent et peuvent être modifiés rapidement grâce aux accouplements rapides.
Une documentation didactique bien structurée concernant les associations de modules prévues avec le module HL 320.04 a été conçue.
Intégrée à la documentation de l'ensemble du système HL 320, elle expose les principes de base et guide l´étudiant dans la réalisation des essais.
Contenu didactique / Essais
- structure et fonction du capteur à tubes sous vide
- détermination de la puissance utile
- grandeurs d'influence sur le rendement du capteur
- intégration d'un capteur à tubes sous vide à un système de chauffage moderne
- conditions de fonctionnement hydrauliques et relatives aux techniques de régulation
- établissement de bilans énergétiques
- optimisation des conditions de fonctionnement pour différents types d'exploitation
Les grandes lignes
- Transformation d'énergie solaire en chaleur dans le capteur à tubes sous vide
- Capteur inclinable avec raccords pour le système modulaire HL 320
- Composants pour le fonctionnement et la sécurité de l'installation empruntés à la pratique du génie thermique moderne
- Adapté à la lumière du soleil et à la lumière artificielle
- structure et fonction du capteur à tubes sous vide
- détermination de la puissance utile
- grandeurs d'influence sur le rendement du capteur
- intégration d'un capteur à tubes sous vide à un système de chauffage moderne
- conditions de fonctionnement hydrauliques et relatives aux techniques de régulation
- établissement de bilans énergétiques
- optimisation des conditions de fonctionnement pour différents types d'exploitation
Les grandes lignes
- Transformation d'énergie solaire en chaleur dans le capteur à tubes sous vide
- Capteur inclinable avec raccords pour le système modulaire HL 320
- Composants pour le fonctionnement et la sécurité de l'installation empruntés à la pratique du génie thermique moderne
- Adapté à la lumière du soleil et à la lumière artificielle
Caractéristiques techniques
Capteur
- surface totale: 2,1m²
- surface de l'absorbeur: 1,5m²
- contenu de l'absorbeur: 1,5L
- débit nominal: 58L/h
- soupape de sécurité: 4bar
Station solaire circulaire
- pompe solaire: 3 niveaux
- soupape de sécurité: 4bar
- manomètre: 0...6bar
- valve de compensation: 1...13L/min
Capteur
- surface totale: 2,1m²
- surface de l'absorbeur: 1,5m²
- contenu de l'absorbeur: 1,5L
- débit nominal: 58L/h
- soupape de sécurité: 4bar
Station solaire circulaire
- pompe solaire: 3 niveaux
- soupape de sécurité: 4bar
- manomètre: 0...6bar
- valve de compensation: 1...13L/min
Informations logistiques
Dimensions et poids
Lxlxh: 1660x800x2300mm
Poids: env. 220kg
Necessaire au fonctionnement
230V, 50Hz, 1 phase
Liste de livraison
1 banc d'essai
1 documentation didactique
Lxlxh: 1660x800x2300mm
Poids: env. 220kg
Necessaire au fonctionnement
230V, 50Hz, 1 phase
Liste de livraison
1 banc d'essai
1 documentation didactique
Poids: 220 Kg Delai de livraison estimé : 16 semaines
