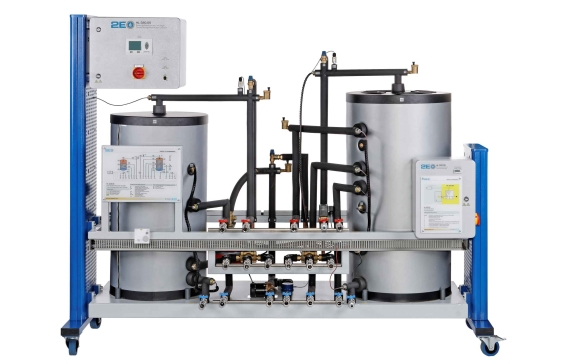

HL 320.01 Pompe à chaleur pour chauffage ou climatisation avec régulateur (Réf. 065.32001)
Livré avec logiciel et interface, nécessite HL320.07/08 et en option HL320.02/03/04/05
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Le système modulaire HL 320 permet la réalisation d´ essais pour la production, le stockage et l´ exploitation de la chaleur issue des énergies renouvelables.
HL 320.01 comprend une pompe à chaleur, qui peut être reliée à différents sources et consommateurs de chaleur.
Avec d´ autres modules HL 320, les variantes possibles d´ intégration d´ une pompe à chaleur dans une installation moderne de chauffage peuvent être étudiées de manière systématique.
La pompe à chaleur se compose d´ un compresseur, d´ un condenseur, d´ une soupape de détente et d´ un évaporateur.
Ces composants sont reliés entre eux par un circuit frigorifique.
L´ agent réfrigérant, entraîné par le compresseur, circule dans le circuit frigorifique.
L´é nergie thermique d´ une source est absorbée au niveau de l´évaporateur.
De l´é nergie supplémentaire est ajoutée à l´ agent réfrigérant évaporé dans le compresseur.
Cette énergie peut être rendue sous forme de chaleur à un consommateur dans le condenseur.

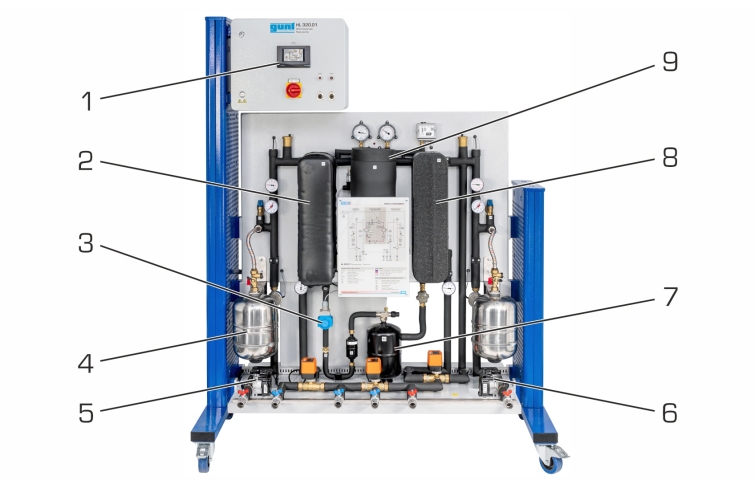

Sur le banc d´ essai HL 320.01, le condenseur peut être rattaché à différents consommateurs dans un circuit de chauffage.
L´é vaporateur peut être relié à différentes sources de chaleur dans un circuit de source.
Pour chacun de ces raccordements, la tuyauterie correspondante avec accouplement rapide, pompes de circulation et accessoires nécessaires est disponible.

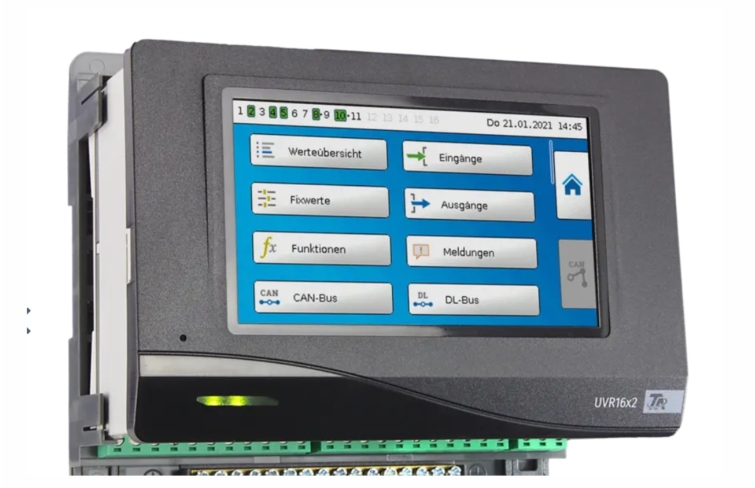

Le régulateur de chauffage est commandé par un routeur LAN intégré.
L´ interface utilisateur peut être affichée sur un nombre quelconque de postes via un navigateur web.
Il est possible de sélectionner différents niveaux d´ utilisateur avec différentes fonctions.
Une connexion LAN avec le réseau local permet l´évaluation des valeurs mesurées enregistrées sur l´ ordinateur.
Un logiciel supplémentaire du fabricant du régulateur de chauffage est fourni à cet effet.
d\fs16\lang1036 Le système modulaire HL 320 permet la réalisation d´ essais pour la production, le stockage et l´ exploitation de la chaleur issue des énergies renouvelables.
HL 320.01 comprend une pompe à chaleur, qui peut être reliée à différents sources et consommateurs de chaleur.
Avec d´ autres modules HL 320, les variantes possibles d´ intégration d´ une pompe à chaleur dans une installation moderne de chauffage peuvent être étudiées de manière systématique.
La pompe à chaleur se compose d´ un compresseur, d´ un condenseur, d´ une soupape de détente et d´ un évaporateur.
Ces composants sont reliés entre eux par un circuit frigorifique.
L´ agent réfrigérant, entraîné par le compresseur, circule dans le circuit frigorifique.
L´é nergie thermique d´ une source est absorbée au niveau de l´évaporateur.
De l´é nergie supplémentaire est ajoutée à l´ agent réfrigérant évaporé dans le compresseur.
Cette énergie peut être rendue sous forme de chaleur à un consommateur dans le condenseur.
Sur le banc d´ essai HL 320.01, le condenseur peut être rattaché à différents consommateurs dans un circuit de chauffage.
L´é vaporateur peut être relié à différentes sources de chaleur dans un circuit de source.
Pour chacun de ces raccordements, la tuyauterie correspondante avec accouplement rapide, pompes de circulation et accessoires nécessaires est disponible.
Le régulateur de chauffage est commandé par un routeur LAN intégré.
L´ interface utilisateur peut être affichée sur un nombre quelconque de postes via un navigateur web.
Il est possible de sélectionner différents niveaux d´ utilisateur avec différentes fonctions.
Une connexion LAN avec le réseau local permet l´évaluation des valeurs mesurées enregistrées sur l´ ordinateur.
Un logiciel supplémentaire du fabricant du régulateur de chauffage est fourni à cet effet.
Contenu didactique / Essais
- introduction aux applications des pompes à chaleur pour chauffage domestique et préparation d'eau chaude
- utilisation de la pompe à chaleur pour le refroidissement
- avantages et inconvénients de différentes configurations d'installations (pompe à chaleur à eau glycolée, pompe à chaleur à air)
- réglage et adaptation d'un régulateur de pompe à chaleur
- comportement en service en cas d'offres et de besoins de chaleur variables
- dépendance du coefficient de performance à la température des sources et des dissipateurs
- possibilités d'optimisation du coefficient de performance annuel
Les grandes lignes
- pompe à chaleur pour le fonctionnement avec différentes sources

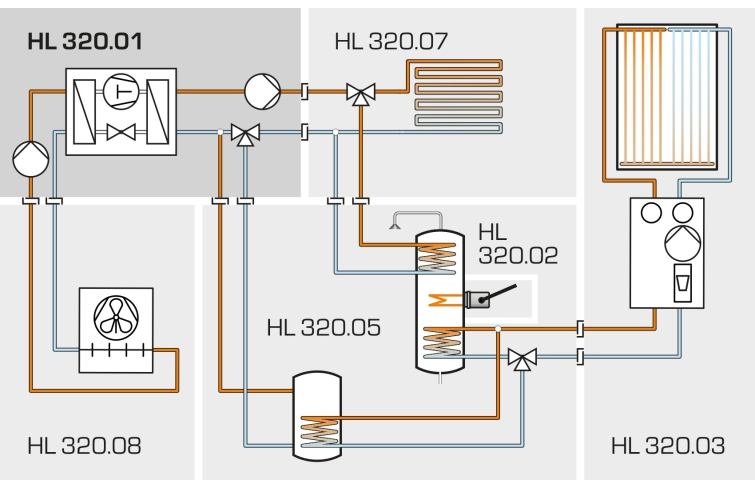

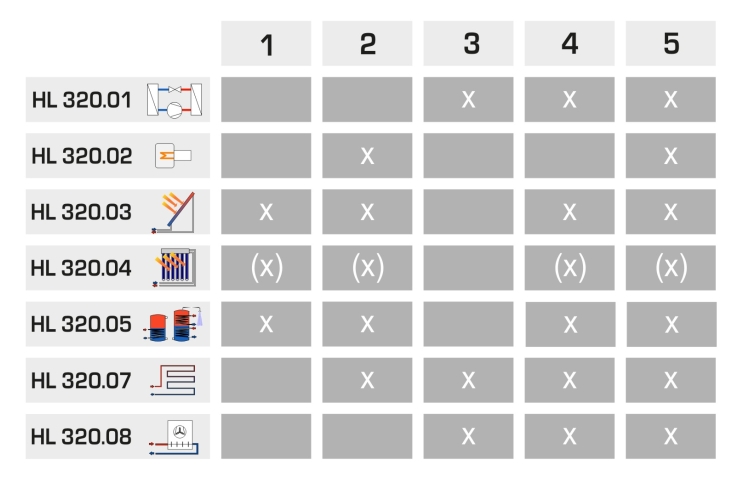

- plusieurs variantes d´ installations sont possibles en combinaison avec les autres modules HL 320
- régulateur de chauffage avec enregistreur de données et routeur LAN intégré pour une utilisation via un navigateur web
- capacité de mise en réseau: accès aux expériences en cours à partir de postes de travail externes
Les caractéristiques techniques
Pompe à chaleur
- puissance thermique: env. 2,3kW à 5/65ºC
Pompes des circuits de chauffage et de source
- débit de refoulement max.: 3m3/h
- hauteur de refoulement max.: 4m
Régulateur de chauffage
- entrées: jusqu´à 16
- sorties: jusqu´à 16
- interfaces: DL-Bus, CAN, LAN
Agent réfrigérant
- R410A, GWP: 2088, volume de remplissage: 2,4kg équivalent CO2: 5t
Plages de mesure
-température:
4x -50...180ºC
3x 0...120ºC
1x -20...60ºC
- débit: 2x 0,02...1,5m3/h (eau)
- pression:
1x -1...15bar
1x -1...49bar
2x 0...6bar
2x 0...50bar
1x 0...18bar
2x 0...10bar
230V, 50Hz, 1 phase
- introduction aux applications des pompes à chaleur pour chauffage domestique et préparation d'eau chaude
- utilisation de la pompe à chaleur pour le refroidissement
- avantages et inconvénients de différentes configurations d'installations (pompe à chaleur à eau glycolée, pompe à chaleur à air)
- réglage et adaptation d'un régulateur de pompe à chaleur
- comportement en service en cas d'offres et de besoins de chaleur variables
- dépendance du coefficient de performance à la température des sources et des dissipateurs
- possibilités d'optimisation du coefficient de performance annuel
Les grandes lignes
- pompe à chaleur pour le fonctionnement avec différentes sources
- plusieurs variantes d´ installations sont possibles en combinaison avec les autres modules HL 320
- régulateur de chauffage avec enregistreur de données et routeur LAN intégré pour une utilisation via un navigateur web
- capacité de mise en réseau: accès aux expériences en cours à partir de postes de travail externes
Les caractéristiques techniques
Pompe à chaleur
- puissance thermique: env. 2,3kW à 5/65ºC
Pompes des circuits de chauffage et de source
- débit de refoulement max.: 3m3/h
- hauteur de refoulement max.: 4m
Régulateur de chauffage
- entrées: jusqu´à 16
- sorties: jusqu´à 16
- interfaces: DL-Bus, CAN, LAN
Agent réfrigérant
- R410A, GWP: 2088, volume de remplissage: 2,4kg équivalent CO2: 5t
Plages de mesure
-température:
4x -50...180ºC
3x 0...120ºC
1x -20...60ºC
- débit: 2x 0,02...1,5m3/h (eau)
- pression:
1x -1...15bar
1x -1...49bar
2x 0...6bar
2x 0...50bar
1x 0...18bar
2x 0...10bar
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1.500x800x1.700mm
Poids: env. 125kg
Nécessaire au fonctionnement
230V, 50/60 Hz, 1 phase
Liste de livraison
1 banc d'essai
1 documentation didactique
pour les modules du HL 320
Lxlxh: 1.500x800x1.700mm
Poids: env. 125kg
Nécessaire au fonctionnement
230V, 50/60 Hz, 1 phase
Liste de livraison
1 banc d'essai
1 documentation didactique
pour les modules du HL 320
Techniques > Thermique > Energies Renouvelables > Énergie solaire thermique
Techniques > Energie Environnement > Thermique > Géothermie: géothermie de surface
Poids: 125 Kg Delai de livraison estimé : 16 semaines
