Ref: EWTGUET405

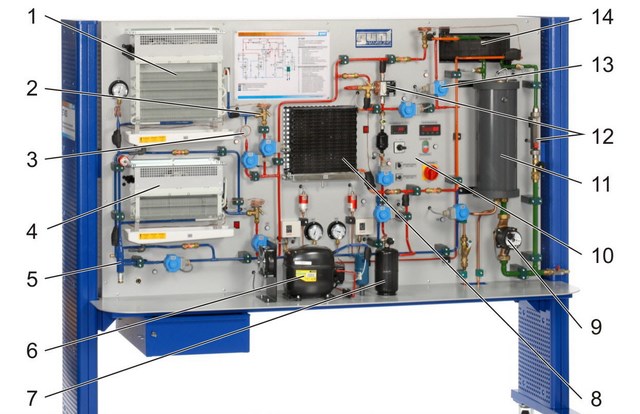

ET 405 Pompe à chaleur pour refroidissement ou chauffage (Réf. 061.40500)
avec différents échangeurs de chaleur eau/air, interface PC USB et logiciel inclus
Les installations frigorifiques et les pompes à chaleur se différencient seulement dans la définition dutilisation, mais peuvent être conçues de la même manière.

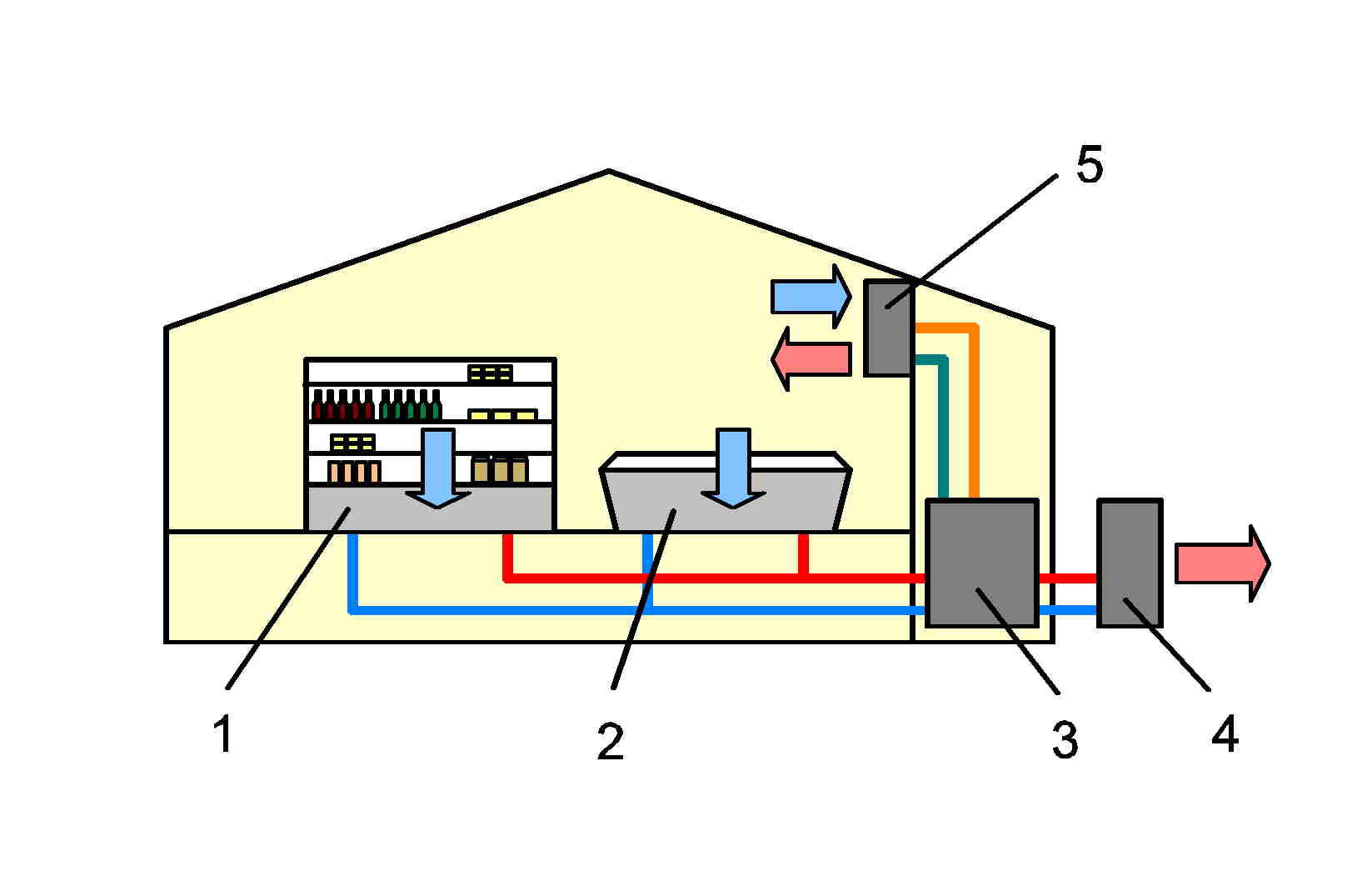

Les marchandises dans un supermarché peuvent être refroidies et chauffées avec la chaleur perdue de lespace de vente.
Il est également possible de refroidir lespace de vente en été avec la même installation.
Il est possible détudier le mode de chauffage et de refroidissement avec lET 405.
Différents modes de fonctionnement peuvent être sélectionnés par électrovannes.

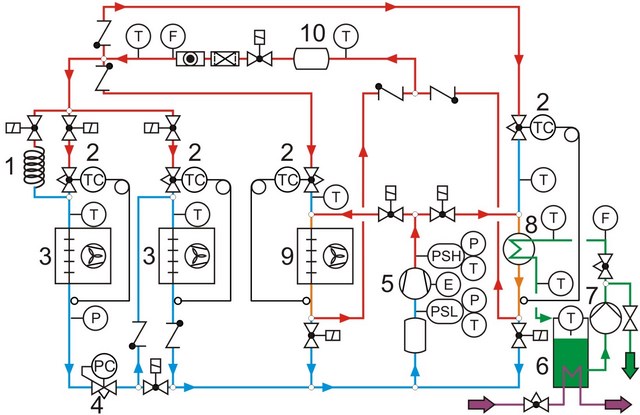

Le circuit frigorifique avec compresseur et condenseur (échangeur de chaleur avec ventilateur) contient deux évaporateurs avec ventilateur (niveaux de refroidissement normal et de congélation) et des soupapes de détente thermostatiques.
Les deux évaporateurs peuvent être montés en parallèle ou en série.
Un tube capillaire fait office délément dexpansion pour le montage en série à lévaporateur de niveau de refroidissement normal.
Le circuit de lagent réfrigérant est lié à un circuit deau glycolée par léchangeur de chaleur à serpentin.
Léchangeur de chaleur à serpentin peut être commuté comme évaporateur ou condenseur grâce aux électrovannes.
Le mélange deau glycolée dans le réservoir peut ainsi être chauffé ou refroidi. En mode de refroidissement pur (sans fonction de chauffage), léchangeur de chaleur avec ventilateur comme condenseur reprend la dissipation de la chaleur.
Cet échangeur peut aussi être commuté comme évaporateur grâce aux électrovannes.
Les valeurs mesurées peuvent être lues sur des affichages numériques.
La transmission des données au PC se fait par une interface USB.
Le logiciel fourni permet une représentation claire du processus.
Le logiciel GUNT fournit des données exactes sur létat du réfrigérant, qui sont utilisées pour calculer le débit massique de réfrigérant avec précision.
Le calcul donne donc un résultat beaucoup plus précis que la mesure par des méthodes conventionnelles.
Les marchandises dans un supermarché peuvent être refroidies et chauffées avec la chaleur perdue de lespace de vente.
Il est également possible de refroidir lespace de vente en été avec la même installation.
Il est possible détudier le mode de chauffage et de refroidissement avec lET 405.
Différents modes de fonctionnement peuvent être sélectionnés par électrovannes.
Le circuit frigorifique avec compresseur et condenseur (échangeur de chaleur avec ventilateur) contient deux évaporateurs avec ventilateur (niveaux de refroidissement normal et de congélation) et des soupapes de détente thermostatiques.
Les deux évaporateurs peuvent être montés en parallèle ou en série.
Un tube capillaire fait office délément dexpansion pour le montage en série à lévaporateur de niveau de refroidissement normal.
Le circuit de lagent réfrigérant est lié à un circuit deau glycolée par léchangeur de chaleur à serpentin.
Léchangeur de chaleur à serpentin peut être commuté comme évaporateur ou condenseur grâce aux électrovannes.
Le mélange deau glycolée dans le réservoir peut ainsi être chauffé ou refroidi. En mode de refroidissement pur (sans fonction de chauffage), léchangeur de chaleur avec ventilateur comme condenseur reprend la dissipation de la chaleur.
Cet échangeur peut aussi être commuté comme évaporateur grâce aux électrovannes.
Les valeurs mesurées peuvent être lues sur des affichages numériques.
La transmission des données au PC se fait par une interface USB.
Le logiciel fourni permet une représentation claire du processus.
Le logiciel GUNT fournit des données exactes sur létat du réfrigérant, qui sont utilisées pour calculer le débit massique de réfrigérant avec précision.
Le calcul donne donc un résultat beaucoup plus précis que la mesure par des méthodes conventionnelles.
Contenu didactique / Essais
- structure, fonctionnement et composants essentiels dune pompe à chaleur ou dune installation frigorifique
- représentation du cycle thermodynamique sur le diagramme log p,h
- comparaison de différents modes de fonctionnement
- mesure de la puissance du compresseur, et de la puissance calorifique et de refroidissement du circuit deau glycolée
- détermination de
rendement
coefficient de performance de la pompe à chaleur et de linstallation frigorifique
travail spécifique du compresseur
rapport de pression de compresseur
puissance de refroidissement spécifique
puissance frigorifique spécifique
- comparaison des grandeurs caractéristiques pompe à chaleur-installation frigorifique
Les grandes lignes
- pompe à chaleur air-eau
- modes de chauffage et de refroidissement possibles
- rapport pratique élevé dû à lutilisation de composants industriels du génie frigorifique
- différents modes de fonctionnement ajustables par électrovannes
- structure, fonctionnement et composants essentiels dune pompe à chaleur ou dune installation frigorifique
- représentation du cycle thermodynamique sur le diagramme log p,h
- comparaison de différents modes de fonctionnement
- mesure de la puissance du compresseur, et de la puissance calorifique et de refroidissement du circuit deau glycolée
- détermination de
rendement
coefficient de performance de la pompe à chaleur et de linstallation frigorifique
travail spécifique du compresseur
rapport de pression de compresseur
puissance de refroidissement spécifique
puissance frigorifique spécifique
- comparaison des grandeurs caractéristiques pompe à chaleur-installation frigorifique
Les grandes lignes
- pompe à chaleur air-eau
- modes de chauffage et de refroidissement possibles
- rapport pratique élevé dû à lutilisation de composants industriels du génie frigorifique
- différents modes de fonctionnement ajustables par électrovannes
Caractéristiques techniques
Compresseur
- puissance frigorifique: 1561W à 5/40°C
- puissance absorbée: 759W à 5/40°C
Échangeur de chaleur avec ventilateur
- surface de transfert: 1,25m2
- débit volumétrique dair: 650m³/h
Évaporateurs avec ventilateur
- niveau de refroissement normal surface de transfert: 1,21m², débit volumétrique dair: 80m3/h
- niveau de refroissement de congélation surface de transfert: 3,62m2, débit volumétrique dair: 125m³/h
Agent réfrigérant: R513A, GWP: 631
- volume de remplissage: 1,5kg
- équivalent CO2: 0,9t
Plages de mesure
- température: 11x -50…150°C
- pression: 2x -1…15bar, 1x -1…24bar
- débit: calculé 2,5…65g/s
- puissance: 0…1150W
230V, 50Hz, 1 phase
Compresseur
- puissance frigorifique: 1561W à 5/40°C
- puissance absorbée: 759W à 5/40°C
Échangeur de chaleur avec ventilateur
- surface de transfert: 1,25m2
- débit volumétrique dair: 650m³/h
Évaporateurs avec ventilateur
- niveau de refroissement normal surface de transfert: 1,21m², débit volumétrique dair: 80m3/h
- niveau de refroissement de congélation surface de transfert: 3,62m2, débit volumétrique dair: 125m³/h
Agent réfrigérant: R513A, GWP: 631
- volume de remplissage: 1,5kg
- équivalent CO2: 0,9t
Plages de mesure
- température: 11x -50…150°C
- pression: 2x -1…15bar, 1x -1…24bar
- débit: calculé 2,5…65g/s
- puissance: 0…1150W
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 2210x800x1900mm
Poids: env. 330kg
Nécessaire pour le fonctionnement
raccord deau, drain
PC avec Windows recommandé
Lxlxh: 2210x800x1900mm
Poids: env. 330kg
Nécessaire pour le fonctionnement
raccord deau, drain
PC avec Windows recommandé
