Ref: EWTGUET102
ET 102 Pompe à chaleur air/eau (condenseur), production eau chaude avec charge (Réf. 061.10200)
Utilisation de la chaleur ambiante pour un chauffage d'eau, avec interface PC USB et logiciel inclus
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Dans le cas de la pompe à chaleur air-eau ET 102, on utilise la chaleur ambiante pour réchauffer l'eau.

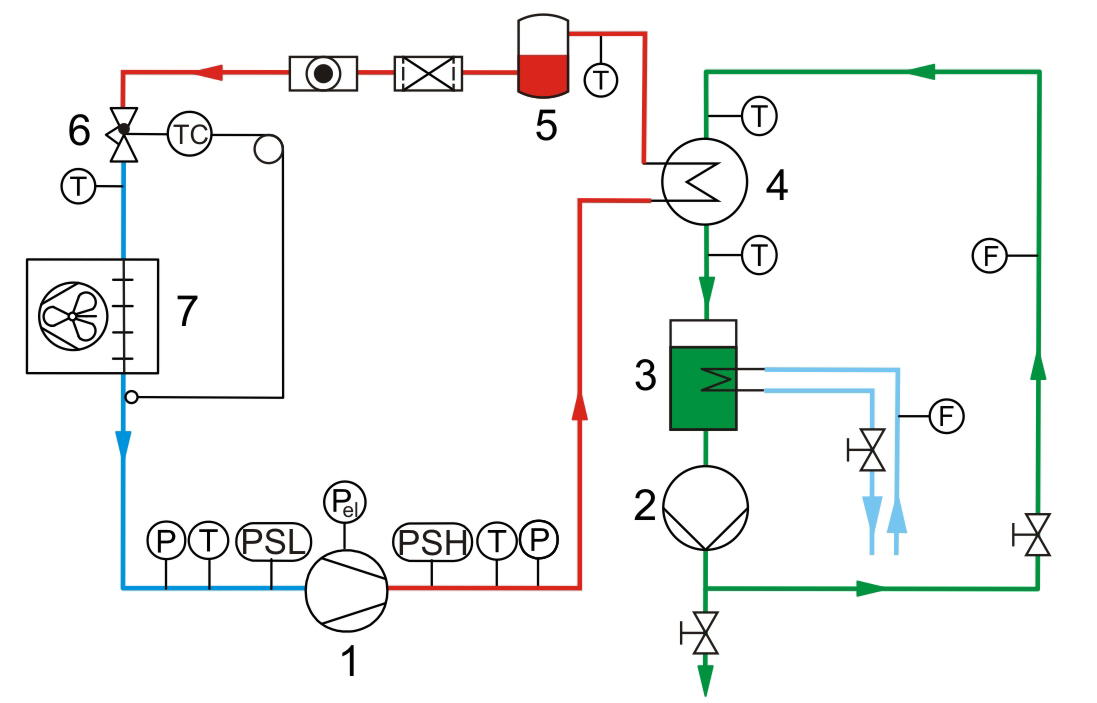

Le circuit de la pompe à chaleur se compose d'un compresseur, d'un condenseur avec ventilateur, d'une soupape de détente thermostatique et d'un échangeur de chaleur à serpentin en guise de condenseur.

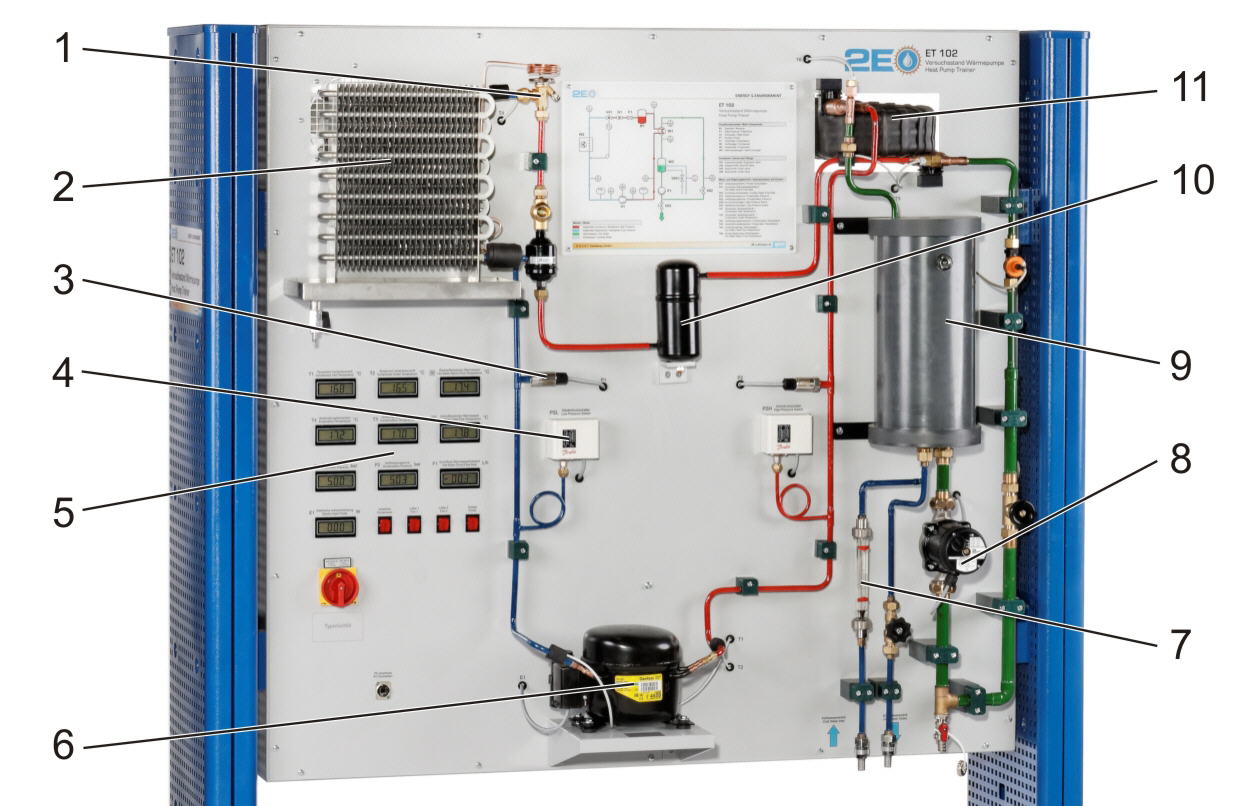

Tous les composants sont disposés de manière visible sur le banc d'essai.
La vapeur d'agent réfrigérant condensée se condense dans le tube extérieur du condenseur et rend ainsi de la chaleur à l'eau contenue dans le tuyau intérieur.
L'agent réfrigérant liquide s'évapore à une pression basse dans l'évaporateur à tube à ailettes et absorbe ainsi de la chaleur provenant de l'air ambiant.
Le circuit d'eau chaude se compose d'un réservoir, d'une pompe et d'un condenseur comme dispositif de chauffage.
Pour un fonctionnement continu, la chaleur perdue est évacuée par un raccord d'eau de refroidissement externe.
Le débit d'eau de refroidissement est ajusté et mesuré par une soupape.
Toutes les valeurs de mesure pertinentes sont prises en compte par des capteurs et affichées.

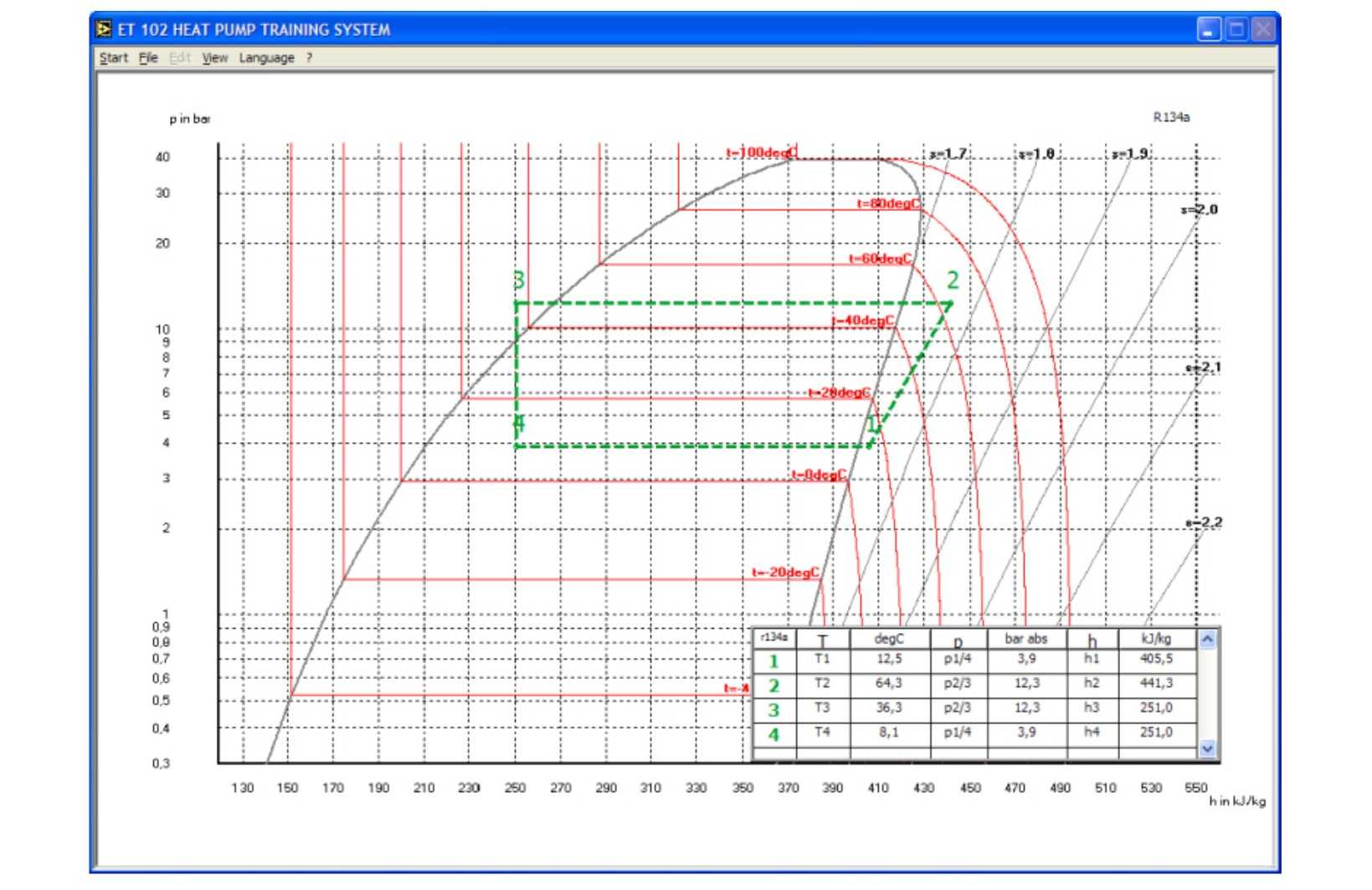

La transmission simultanée des valeurs de mesure à un logiciel d'acquisition des données permet l'évaluation aisée et la représentation des processus sous forme de diagramme log p,h.
Le logiciel affiche également les grandeurs caractéristiques les plus importantes du processus comme par exemple le rapport de pression de compression et les coefficients de performance.
d\fs16\lang1036 Dans le cas de la pompe à chaleur air-eau ET 102, on utilise la chaleur ambiante pour réchauffer l'eau.
Le circuit de la pompe à chaleur se compose d'un compresseur, d'un condenseur avec ventilateur, d'une soupape de détente thermostatique et d'un échangeur de chaleur à serpentin en guise de condenseur.
Tous les composants sont disposés de manière visible sur le banc d'essai.
La vapeur d'agent réfrigérant condensée se condense dans le tube extérieur du condenseur et rend ainsi de la chaleur à l'eau contenue dans le tuyau intérieur.
L'agent réfrigérant liquide s'évapore à une pression basse dans l'évaporateur à tube à ailettes et absorbe ainsi de la chaleur provenant de l'air ambiant.
Le circuit d'eau chaude se compose d'un réservoir, d'une pompe et d'un condenseur comme dispositif de chauffage.
Pour un fonctionnement continu, la chaleur perdue est évacuée par un raccord d'eau de refroidissement externe.
Le débit d'eau de refroidissement est ajusté et mesuré par une soupape.
Toutes les valeurs de mesure pertinentes sont prises en compte par des capteurs et affichées.
La transmission simultanée des valeurs de mesure à un logiciel d'acquisition des données permet l'évaluation aisée et la représentation des processus sous forme de diagramme log p,h.
Le logiciel affiche également les grandeurs caractéristiques les plus importantes du processus comme par exemple le rapport de pression de compression et les coefficients de performance.
Contenu didactique / Essais
- structure et fonction d'une pompe à chaleur air-eau
- représentation du cycle thermodynamique sur le diagramme log p,h
- bilans énergétiques
- détermination des grandeurs caractéristiques importantes
rapport de pression du compresseur
coefficient de performance idéal
coefficient de performance réel
- dépendance du coefficient de performance réel de la différence de température (air-eau)
- comportement en service sous charge
Les grandes lignes
- utilisation de la chaleur ambiante pour un chauffage d´ eau
- affichage de toutes les valeurs pertinentes sur le lieu de la mesure
- enregistrement dynamique du débit massique de réfrigérant
- structure et fonction d'une pompe à chaleur air-eau
- représentation du cycle thermodynamique sur le diagramme log p,h
- bilans énergétiques
- détermination des grandeurs caractéristiques importantes
rapport de pression du compresseur
coefficient de performance idéal
coefficient de performance réel
- dépendance du coefficient de performance réel de la différence de température (air-eau)
- comportement en service sous charge
Les grandes lignes
- utilisation de la chaleur ambiante pour un chauffage d´ eau
- affichage de toutes les valeurs pertinentes sur le lieu de la mesure
- enregistrement dynamique du débit massique de réfrigérant
Caractéristiques techniques
Compresseur
- puissance frigorifique: 372W à 7,2/55ºC
- puissance absorbée: 205W à 7,2/55ºC
Échangeur de chaleur à serpentin (condenseur)
- contenu d´ agent réfrigérant: 0,55L
- contenu d´ eau: 0,3L
Évaporateur à tubes à ailettes
- surface de transfert: env. 0,175m2
Pompe
- débit de refoulement max.: 1,9m3/h
- hauteur de refoulement max.: 1,4m
Volume du réservoir d´ eau chaude: env. 4,5L
Agent réfrigérant: R513A, GWP: 631
- volume de remplissage: 1kg
- équivalent CO2: 0,6t
Plages de mesure
- pression: 2x -1...15bar
- température: 4x 0...100ºC, 2x -100...100ºC
- puissance: 0...6000W
- débit: 0...108L/h (eau)
- débit: 10...160L/h (eau de refroidissement)
- débit: 0...17kg/h (agent réfrigérant)
230V, 50Hz
Compresseur
- puissance frigorifique: 372W à 7,2/55ºC
- puissance absorbée: 205W à 7,2/55ºC
Échangeur de chaleur à serpentin (condenseur)
- contenu d´ agent réfrigérant: 0,55L
- contenu d´ eau: 0,3L
Évaporateur à tubes à ailettes
- surface de transfert: env. 0,175m2
Pompe
- débit de refoulement max.: 1,9m3/h
- hauteur de refoulement max.: 1,4m
Volume du réservoir d´ eau chaude: env. 4,5L
Agent réfrigérant: R513A, GWP: 631
- volume de remplissage: 1kg
- équivalent CO2: 0,6t
Plages de mesure
- pression: 2x -1...15bar
- température: 4x 0...100ºC, 2x -100...100ºC
- puissance: 0...6000W
- débit: 0...108L/h (eau)
- débit: 10...160L/h (eau de refroidissement)
- débit: 0...17kg/h (agent réfrigérant)
230V, 50Hz
Informations logistiques
Dimensions et poids
Lxlxh: 1630x800x1900mm
Poids: env. 195kg
Necessaire au fonctionnement raccord d´ eau, drain
PC avec Windows recommandé
Liste de livraison
1 banc d´ essai
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
en option
pour l'apprentissage à distance
GU 100 Web Access Box
avec
ET 102W Web Access Software
Lxlxh: 1630x800x1900mm
Poids: env. 195kg
Necessaire au fonctionnement raccord d´ eau, drain
PC avec Windows recommandé
Liste de livraison
1 banc d´ essai
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
en option
pour l'apprentissage à distance
GU 100 Web Access Box
avec
ET 102W Web Access Software
Techniques > Thermique > Génie frigorifique et climatique > Génie frigorifique - pompes à chaleur et accumulateurs de glace
Techniques > Energie Environnement > Thermique > Éfficacité énergétique en génie du batîment
Poids: 195 Kg
