ET 400 Pompe à chaleur air/eau (évaporateur) avec charge, production eau froide (Réf. 061.40000)
Avec interface PC USB et logiciel inclus
Un circuit frigorifique est étudié avec le ET 400 sous une charge qui peut être paramétrée.

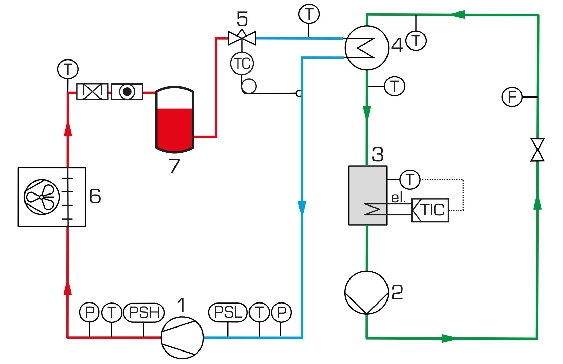

Le circuit frigorifique se compose d'un compresseur, d'un condenseur avec ventilateur, d'une soupape de détente thermostatique et d'un échangeur de chaleur à serpentin comme évaporateur.
Un circuit d'eau fait office de charge, se composant d'un réservoir avec un dispositif de chauffage et d'une pompe.
La température dans le réservoir est ajustée par un régulateur.
La fonction de ce circuit frigorifique est de produire de l'eau froide.
L'eau traverse alors la chemise d'eau de l'échangeur de chaleur à serpentin, cède de la chaleur à l'agent réfrigérant et est refroidit par ce biais.
Toutes les valeurs de mesure pertinentes sont prises en compte par un capteur.
Des affichages indiquent les valeurs de mesure sur chaque emplacement de mesure.
Il est alors possible de cette manière de classer les valeurs de mesure en fonction du processus.

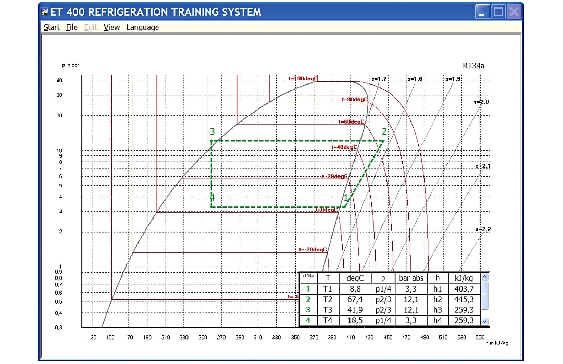

La transmission simultanée des valeurs de mesure au logiciel d'acquisition des données permet l'évaluation aisée et la représentation des processus sous forme de diagramme log p,h.
Le logiciel affiche également les grandeurs caractéristiques les plus importantes du processus comme par exemple les rapports de pression de compression et les coefficients de performance.

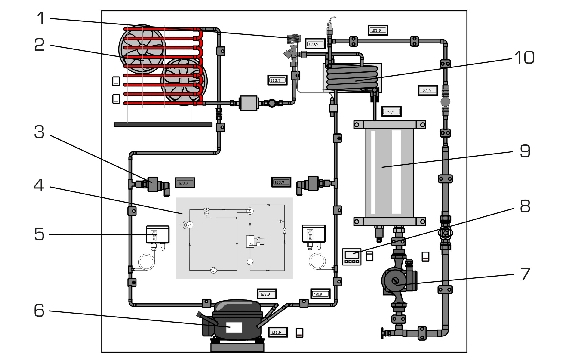

Les composants disposés de manière claire facilitent la compréhension.
Le circuit frigorifique se compose d'un compresseur, d'un condenseur avec ventilateur, d'une soupape de détente thermostatique et d'un échangeur de chaleur à serpentin comme évaporateur.
Un circuit d'eau fait office de charge, se composant d'un réservoir avec un dispositif de chauffage et d'une pompe.
La température dans le réservoir est ajustée par un régulateur.
La fonction de ce circuit frigorifique est de produire de l'eau froide.
L'eau traverse alors la chemise d'eau de l'échangeur de chaleur à serpentin, cède de la chaleur à l'agent réfrigérant et est refroidit par ce biais.
Toutes les valeurs de mesure pertinentes sont prises en compte par un capteur.
Des affichages indiquent les valeurs de mesure sur chaque emplacement de mesure.
Il est alors possible de cette manière de classer les valeurs de mesure en fonction du processus.
La transmission simultanée des valeurs de mesure au logiciel d'acquisition des données permet l'évaluation aisée et la représentation des processus sous forme de diagramme log p,h.
Le logiciel affiche également les grandeurs caractéristiques les plus importantes du processus comme par exemple les rapports de pression de compression et les coefficients de performance.
Les composants disposés de manière claire facilitent la compréhension.
Contenu didactique / Essais
- montage et composants d´ une installation frigorifique
compresseur
condenseur
soupape de détente thermostatique
évaporateur
pressostat
- représentation du cycle thermodynamique sous forme de diagramme log p,h
- détermination des grandeurs caractéristiques importantes
coefficient de performance
puissance frigorifique
travail de compression
- comportement en service sous charge
Les grandes lignes
- circuit frigorifique avec circuit d'eau comme charge
- charge de refroidissement définie par température régulée de l'eau
- affichage de toutes les valeurs pertinentes sur le lieu de la mesure
- montage et composants d´ une installation frigorifique
compresseur
condenseur
soupape de détente thermostatique
évaporateur
pressostat
- représentation du cycle thermodynamique sous forme de diagramme log p,h
- détermination des grandeurs caractéristiques importantes
coefficient de performance
puissance frigorifique
travail de compression
- comportement en service sous charge
Les grandes lignes
- circuit frigorifique avec circuit d'eau comme charge
- charge de refroidissement définie par température régulée de l'eau
- affichage de toutes les valeurs pertinentes sur le lieu de la mesure
Caractéristiques techniques
Compresseur
- puissance frigorifique: env. 479W à 7,2/54,4ºC
- puissance absorbée: 168W à 7,2/54,4ºC
Évaporateur
- volume d´ agent réfrigérant: 0,4L
- volume d´ eau: 0,8L
Condenseur
- surface de transfert: env. 1,25m2
- puissance absorbée du ventilateur: 4x 12W
Pompe
- débit de refoulement max.: 1,9m3/h
- hauteur de refoulement max.: 1,4m
Réservoir
- volume: env. 4,5L
- dispositif de chauffage: env. 450W
Agent réfrigérant: R513A, GWP: 631
- volume de remplissage: 800g
- équivalent CO2: 0,5t
Plages de mesure
- pression: 2x -1...15bar
- puissance: 0...750W
- température: 6x 0...100ºC
- débit:
- eau 0,05...1,8L/min
- agent réfrigérant calculé 0...17kg/h
230V, 50Hz, 1 phase
Compresseur
- puissance frigorifique: env. 479W à 7,2/54,4ºC
- puissance absorbée: 168W à 7,2/54,4ºC
Évaporateur
- volume d´ agent réfrigérant: 0,4L
- volume d´ eau: 0,8L
Condenseur
- surface de transfert: env. 1,25m2
- puissance absorbée du ventilateur: 4x 12W
Pompe
- débit de refoulement max.: 1,9m3/h
- hauteur de refoulement max.: 1,4m
Réservoir
- volume: env. 4,5L
- dispositif de chauffage: env. 450W
Agent réfrigérant: R513A, GWP: 631
- volume de remplissage: 800g
- équivalent CO2: 0,5t
Plages de mesure
- pression: 2x -1...15bar
- puissance: 0...750W
- température: 6x 0...100ºC
- débit:
- eau 0,05...1,8L/min
- agent réfrigérant calculé 0...17kg/h
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1620x790x1910mm
Poids: env. 192kg
Nécessaire pour le fonctionnement
PC avec Windows recommandé
Liste de livraison
1 banc d´ essai, 1 CD avec logiciel GUNT + câble USB
1 documentation didactique
en option
pour l'apprentissage à distance
GU 100 Web Access Box
avec
ET 400W Web Access Software
Lxlxh: 1620x790x1910mm
Poids: env. 192kg
Nécessaire pour le fonctionnement
PC avec Windows recommandé
Liste de livraison
1 banc d´ essai, 1 CD avec logiciel GUNT + câble USB
1 documentation didactique
en option
pour l'apprentissage à distance
GU 100 Web Access Box
avec
ET 400W Web Access Software
Poids: 138 Kg Delai de livraison estimé : 16 semaines
