Ref: EWTGUET411C
ET 411C Installation frigorifique PAC avec 3 tubes capillaires, vanne détente (Réf.061.411C0)
Avec interface PC USB et logiciel inclus

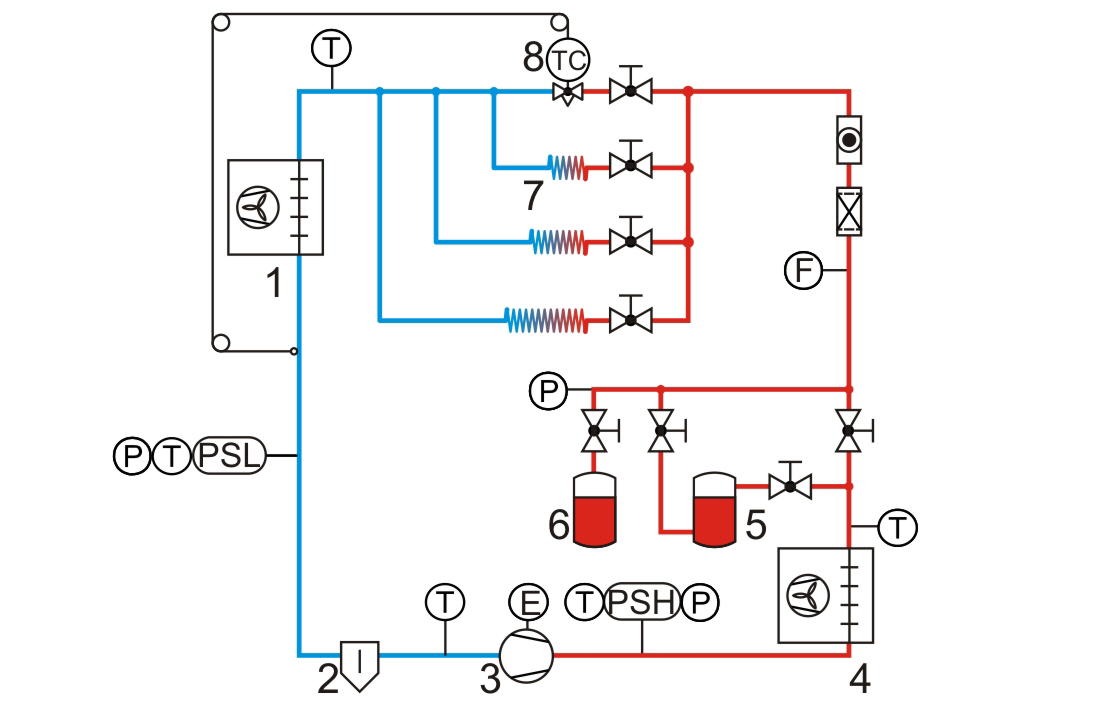

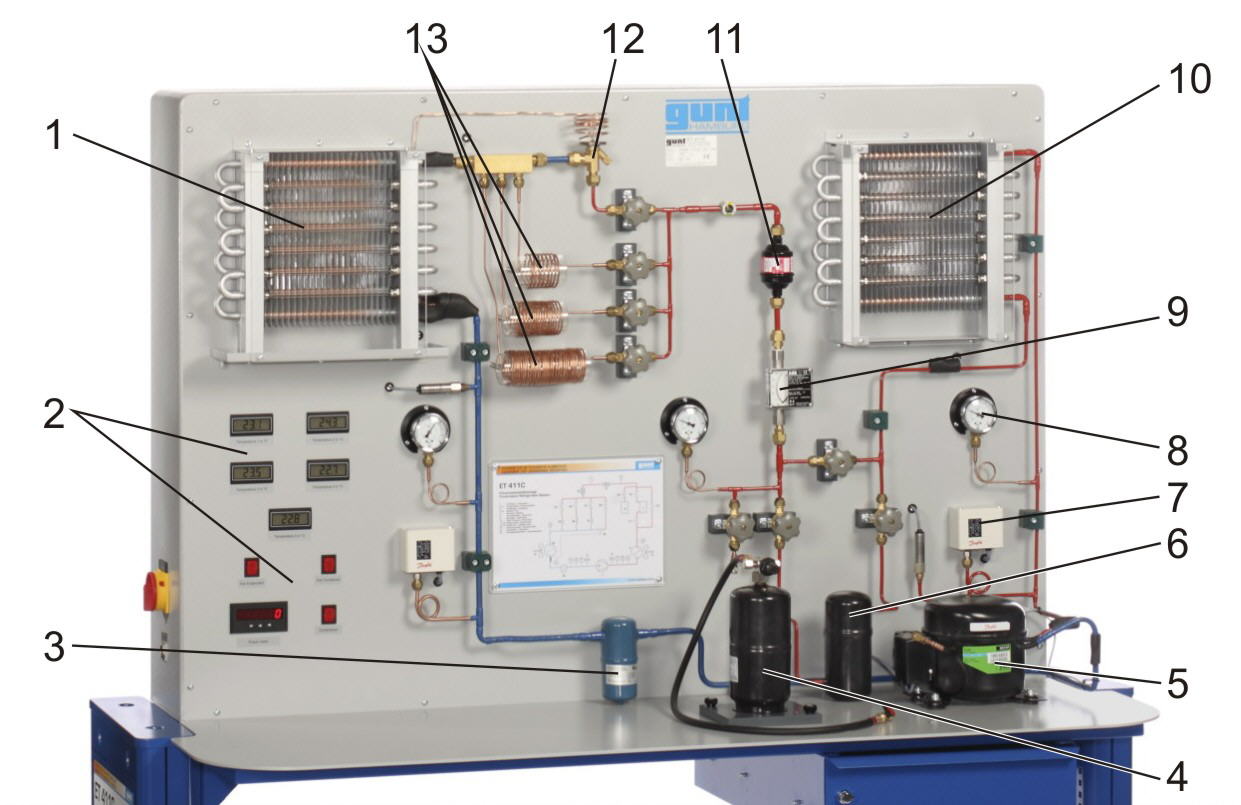

La structure du ET 411C représente un circuit frigorifique typique, se composant d'un compresseur hermétique, d'un condenseur, d'un évaporateur et d'un élément d'expansion.

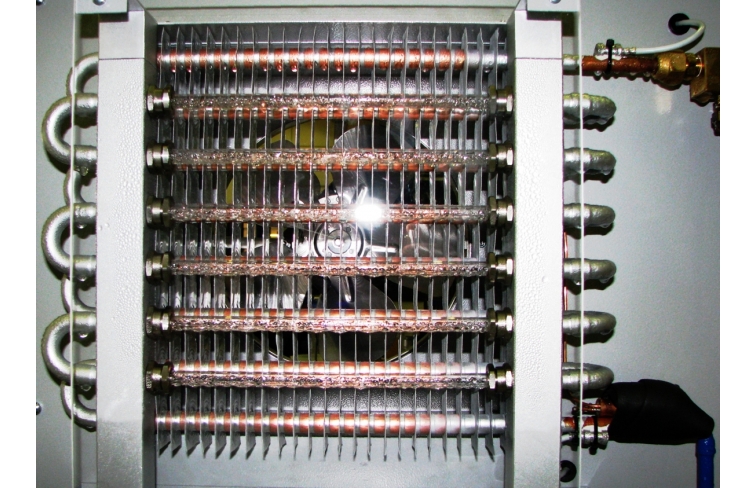

L'évaporateur et le condenseur se présentent sous la forme d'un échangeur de chaleur à double tube.
Les tubes sont partiellement transparents afin de mieux visualiser le processus de transition entre les phases lors de l'évaporation et de la condensation.

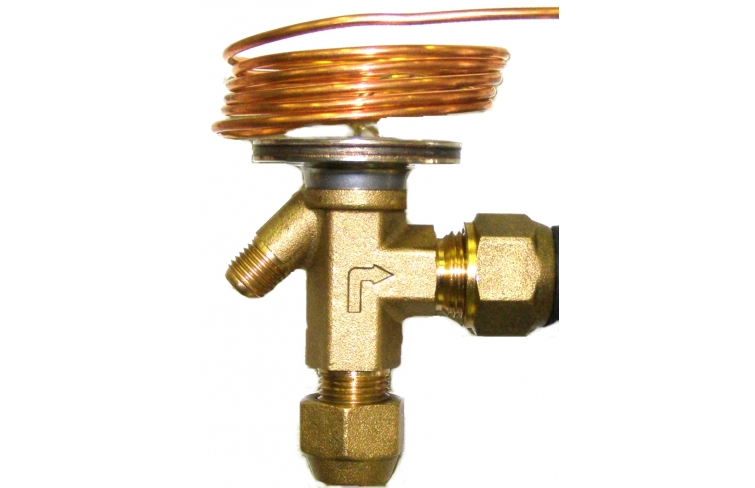

Trois longs tubes capillaires différents et une soupape de détente thermostatique peuvent être comparés comme éléments d'expansion.
Le banc d'essai est équipé d'un réservoir pour agent réfrigérant.
L'agent réfrigérant peut être ajouté ou retiré du circuit frigorifique à l'aide du réservoir.
Les effets provoqués par un sur-ou sous-remplissage peuvent ainsi être étudiés.
Le débit de l'agent réfrigérant est relevé sur un débitmètre.
La température et la pression dans le circuit frigorifique ainsi que la puissance électrique absorbée par le compresseur sont pris en compte par un capteur.
Les valeurs mesurées sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.

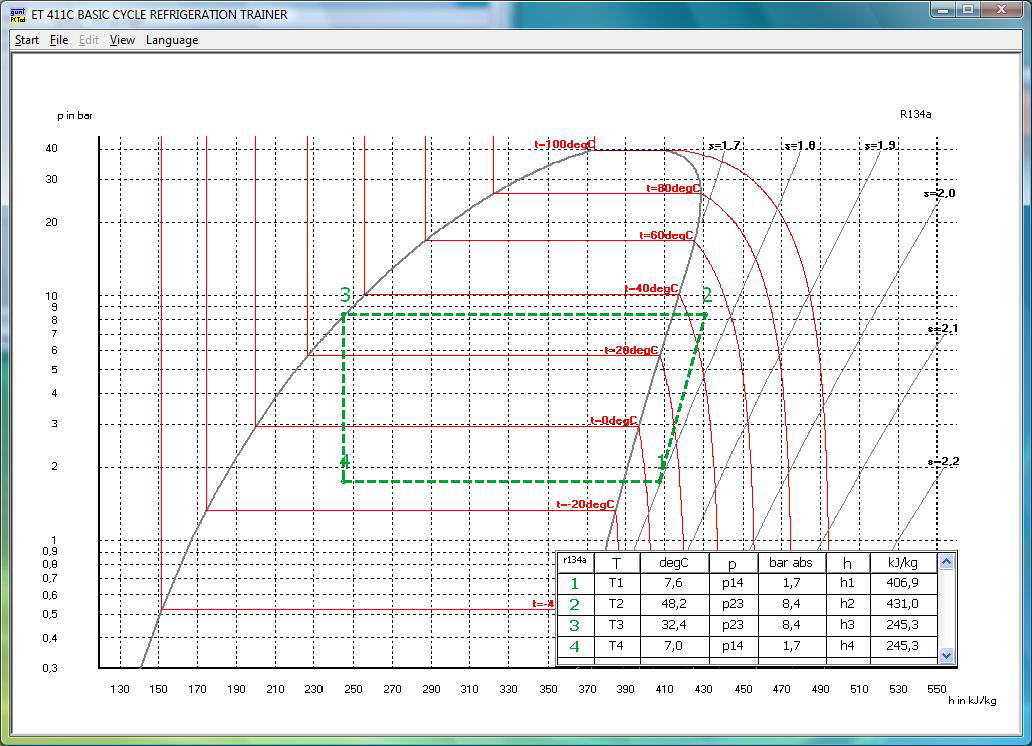

Les modifications des paramètres du circuit frigorifique peuvent être observées sur le diagramme log p,h du logiciel.
L'évaporateur et le condenseur se présentent sous la forme d'un échangeur de chaleur à double tube.
Les tubes sont partiellement transparents afin de mieux visualiser le processus de transition entre les phases lors de l'évaporation et de la condensation.
Trois longs tubes capillaires différents et une soupape de détente thermostatique peuvent être comparés comme éléments d'expansion.
Le banc d'essai est équipé d'un réservoir pour agent réfrigérant.
L'agent réfrigérant peut être ajouté ou retiré du circuit frigorifique à l'aide du réservoir.
Les effets provoqués par un sur-ou sous-remplissage peuvent ainsi être étudiés.
Le débit de l'agent réfrigérant est relevé sur un débitmètre.
La température et la pression dans le circuit frigorifique ainsi que la puissance électrique absorbée par le compresseur sont pris en compte par un capteur.
Les valeurs mesurées sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Les modifications des paramètres du circuit frigorifique peuvent être observées sur le diagramme log p,h du logiciel.
Contenu didactique / Essais
- fonction et comportement en service des composants du circuit frigorifique
- fonctionnement avec la soupape de détente ou les tubes capillaires de différentes longueurs
- sous-remplissage ou sur-remplissage d'agent réfrigérant
- calculer le cycle thermodynamique sur le diagramme log p,h
- à partir du diagramme log p,h et en comparaison avec les valeurs mesurées
calculer la puissance frigorifique
calculer le coefficient de performance
calculer le rendement du compresseur
Les grandes lignes
- installation frigorifique à compression avec évaporateur et condenseur transparents
- comparer différents éléments dexpansion
- influence du sous- et sur-remplissage de linstallation avec lagent réfrigérant
- enregistrement dynamique du débit massique de réfrigérant
- fonction et comportement en service des composants du circuit frigorifique
- fonctionnement avec la soupape de détente ou les tubes capillaires de différentes longueurs
- sous-remplissage ou sur-remplissage d'agent réfrigérant
- calculer le cycle thermodynamique sur le diagramme log p,h
- à partir du diagramme log p,h et en comparaison avec les valeurs mesurées
calculer la puissance frigorifique
calculer le coefficient de performance
calculer le rendement du compresseur
Les grandes lignes
- installation frigorifique à compression avec évaporateur et condenseur transparents
- comparer différents éléments dexpansion
- influence du sous- et sur-remplissage de linstallation avec lagent réfrigérant
- enregistrement dynamique du débit massique de réfrigérant
Caractéristiques techniques
Compresseur
- puissance absorbée: 288W à 7,2°/54,4°C
- puissance frigorifique: 463W à 7,2/54,4°C
Condenseur et évaporateur avec ventilateur
- débit volumétrique dair max., condenseur: 300m3/h
- débit volumétrique dair max., évaporateur: 180m3/h
Tubes capillaires: 1,5m, 3m, 6m
Réservoir pour agent réfrigérant: 1,3L
Agent réfrigérant
- R513A
- GWP: 631
- volume de remplissage: 2,5kg
- équivalent CO2: 1,6t
Plages de mesure
- pression: -1…9bar / -1…24bar
- température: 4x -40…150°C, 1x -100…100°C
- débit: 2…19kg/h (agent réfrigérant)
- puissance absorbée: 0…1000W
230V, 50Hz, 1 phase
Compresseur
- puissance absorbée: 288W à 7,2°/54,4°C
- puissance frigorifique: 463W à 7,2/54,4°C
Condenseur et évaporateur avec ventilateur
- débit volumétrique dair max., condenseur: 300m3/h
- débit volumétrique dair max., évaporateur: 180m3/h
Tubes capillaires: 1,5m, 3m, 6m
Réservoir pour agent réfrigérant: 1,3L
Agent réfrigérant
- R513A
- GWP: 631
- volume de remplissage: 2,5kg
- équivalent CO2: 1,6t
Plages de mesure
- pression: -1…9bar / -1…24bar
- température: 4x -40…150°C, 1x -100…100°C
- débit: 2…19kg/h (agent réfrigérant)
- puissance absorbée: 0…1000W
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1740x800x1780mm
Poids: env. 190kg
Nécessaire pour le fonctionnement
PC avec Windows recommandé
Liste de livraison
1 banc dessai
1 logiciel GUNT + câble USB
1 documentation didactique
Accessoires
en option

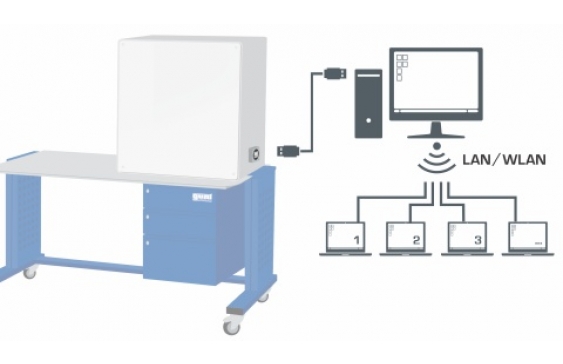

pour l'apprentissage à distance

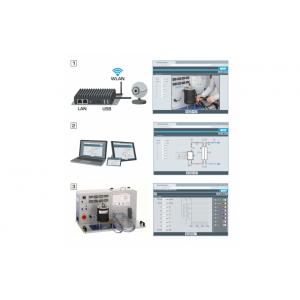

GU 100 Web Access Box
avec
ET 411CW Web Access Software
Lxlxh: 1740x800x1780mm
Poids: env. 190kg
Nécessaire pour le fonctionnement
PC avec Windows recommandé
Liste de livraison
1 banc dessai
1 logiciel GUNT + câble USB
1 documentation didactique
Accessoires
en option
pour l'apprentissage à distance
GU 100 Web Access Box
avec
ET 411CW Web Access Software
Techniques > Thermique > Génie frigorifique et climatique > Génie frigorifique - principes de la production du froid
Formations > BTS MS > Systèmes énergétiques et fluidiques
Poids: 190 Kg Delai de livraison estimé : 12 semaines
