ET 350 Pompe à chaleur avec changements d'état dans un circuit frigorifique visible (Réf. 061.35000)
Évaluations énergétiques du cycle frigorifique, IHM avec API
Dans une installation frigorifique à compression, un agent réfrigérant circule dans le circuit frigorifique et connaît différents changements détat.
On utilise ici létat physique qui requiert de lénergie qui est retirée de lenvironnement (enthalpie dévaporation) lors de la transition entre les états liquide et gazeux de lagent réfrigérant.

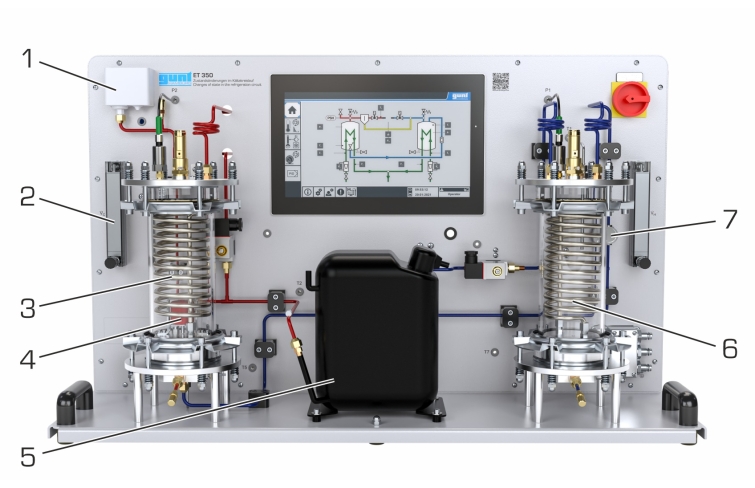

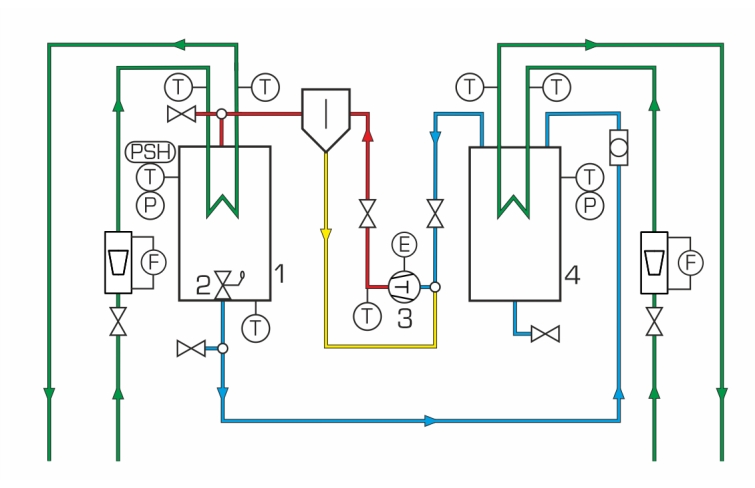

Lappareil dessai ET 350 représente un circuit frigorifique typique, se composant dun compresseur à piston hermétique, dun condenseur, dune soupape de détente et dun évaporateur.
Lévaporateur et le condenseur sont transparents, de sorte que le changement de phase lors de lévaporation et de la condensation puisse être observé de manière optimale.
La fonction de la vanne à flotteur comme soupape de détente est également facile à observer.
Avant lentrée dans lévaporateur, létat dagrégation de lagent réfrigérant peut être observé sur un voyant.
Un circuit deau refroidit le condenseur, ou livre la charge de refroidissement pour lévaporateur.
Le débit deau froide et chaude, ainsi que celui de lagent réfrigérant, peuvent être ajustés.
Lappareil dessai est commandé par un API via un écran tactile.
Toutes les valeurs de mesure importantes sont enregistrées par des capteurs.
La transmission simultanée des valeurs de mesure à un API permet lévaluation aisée et la représentation du processus dans le diagramme log p,h
Les processus complexes, comme les changements détat, sont visualisés par une représentation en temps réel du cycle, par exemple dans le diagramme log p,h.
Lutilisation intuitive de lAPI permet dajuster facilement tous les éléments du cycle.

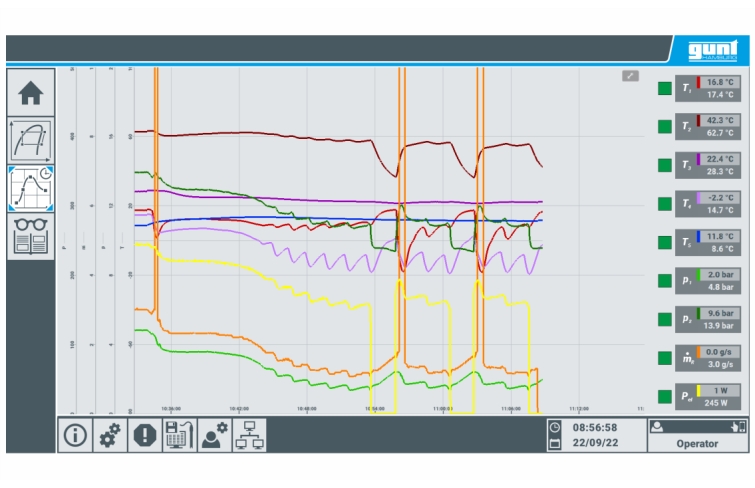

Leffet des modifications est immédiatement visible sur lécran tactile.

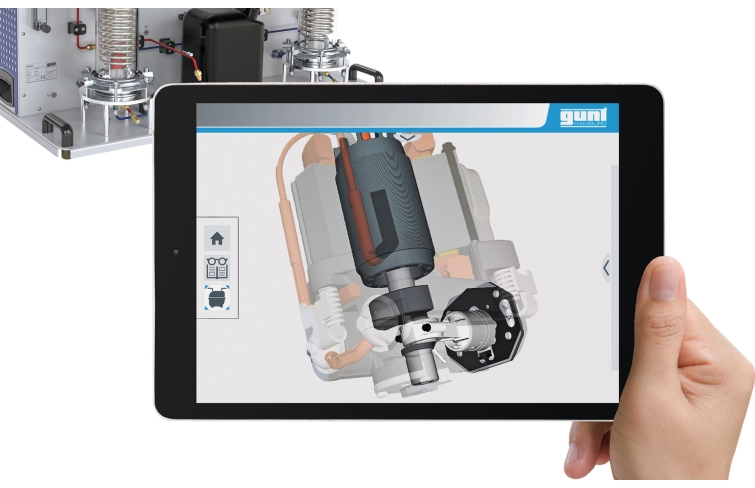

Une interface de réalité augmentée (Vuforia View) est disponible pour les appareils mobiles afin de visualiser les composants du circuit frigorifique.
LAPI fournit des données exactes sur létat de lagent réfrigérant, qui sont utilisées pour calculer avec précision le débit massique dagent réfrigérant.
Le calcul donne ainsi un résultat beaucoup plus précis que la mesure par des méthodes traditionnelles.
On utilise ici létat physique qui requiert de lénergie qui est retirée de lenvironnement (enthalpie dévaporation) lors de la transition entre les états liquide et gazeux de lagent réfrigérant.
Lappareil dessai ET 350 représente un circuit frigorifique typique, se composant dun compresseur à piston hermétique, dun condenseur, dune soupape de détente et dun évaporateur.
Lévaporateur et le condenseur sont transparents, de sorte que le changement de phase lors de lévaporation et de la condensation puisse être observé de manière optimale.
La fonction de la vanne à flotteur comme soupape de détente est également facile à observer.
Avant lentrée dans lévaporateur, létat dagrégation de lagent réfrigérant peut être observé sur un voyant.
Un circuit deau refroidit le condenseur, ou livre la charge de refroidissement pour lévaporateur.
Le débit deau froide et chaude, ainsi que celui de lagent réfrigérant, peuvent être ajustés.
Lappareil dessai est commandé par un API via un écran tactile.
Toutes les valeurs de mesure importantes sont enregistrées par des capteurs.
La transmission simultanée des valeurs de mesure à un API permet lévaluation aisée et la représentation du processus dans le diagramme log p,h
Les processus complexes, comme les changements détat, sont visualisés par une représentation en temps réel du cycle, par exemple dans le diagramme log p,h.
Lutilisation intuitive de lAPI permet dajuster facilement tous les éléments du cycle.
Leffet des modifications est immédiatement visible sur lécran tactile.
Une interface de réalité augmentée (Vuforia View) est disponible pour les appareils mobiles afin de visualiser les composants du circuit frigorifique.
LAPI fournit des données exactes sur létat de lagent réfrigérant, qui sont utilisées pour calculer avec précision le débit massique dagent réfrigérant.
Le calcul donne ainsi un résultat beaucoup plus précis que la mesure par des méthodes traditionnelles.
Contenu didactique / Essais
- structure et fonction dune installation frigorifique à compression
- observation de lévaporation et de la condensation de lagent réfrigérant
- représentation et compréhension du cycle frigorifique sur un diagramme log p,h
- bilans énergétiques
- détermination de paramètres importants
coefficient de puissance
puissance frigorifique
travail du compresseur

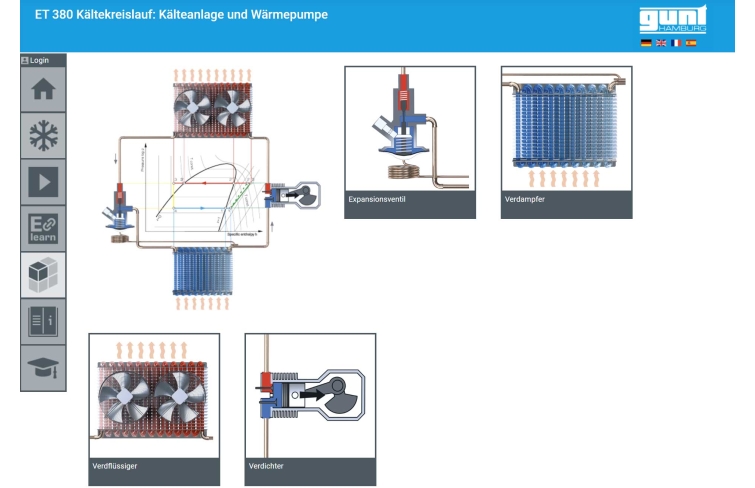

- GUNT Science Media Center, développement des compétences numériques
- acquisition dinformations sur des réseaux numériques

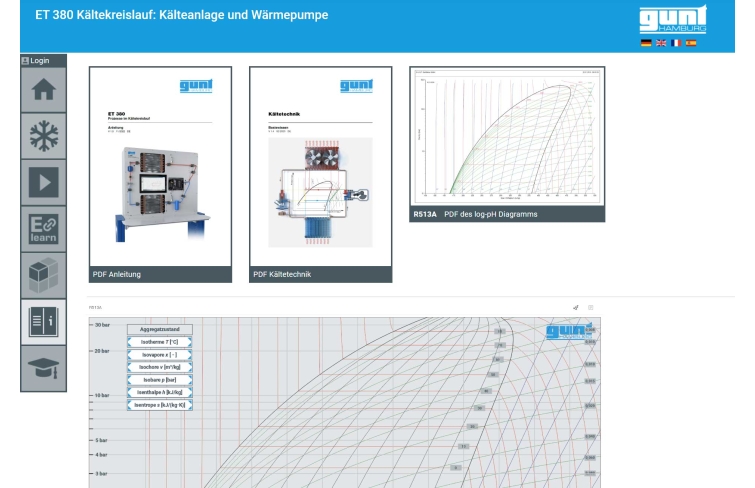

- utilisation de supports dapprentissage numériques, p. ex. Web Based Training (WBT)
- réalité augmentée pour visualiser les composants du circuit frigorifique
Les grandes lignes
- visualisation des composants du circuit frigorifique: composants transparents, interface en réalité augmentée
- diagramme log p,h en temps réel
- Game-Based Learning: apprendre une théorie complexe facilement et de manière ludique
Les caractéristiques techniques:
API: Weintek cMT3162X
Compresseur à piston hermétique
cylindrée: 18,3cm3
Volume de lévaporateur: env. 2450mL
Volume du condenseur: env. 2450mL
Agent réfrigérant: R1233zd, GWP: 1, volume de remplissage: 1,2kg, équivalent CO2: 0t
Plages de mesure
température: 8x -20…200°C
pression: 2x -1…1,5bar
débit: 2x 0…1620cm3/min (eau)
puissance: 0…1200W
230V, 50Hz, 1 phase
- structure et fonction dune installation frigorifique à compression
- observation de lévaporation et de la condensation de lagent réfrigérant
- représentation et compréhension du cycle frigorifique sur un diagramme log p,h
- bilans énergétiques
- détermination de paramètres importants
coefficient de puissance
puissance frigorifique
travail du compresseur
- GUNT Science Media Center, développement des compétences numériques
- acquisition dinformations sur des réseaux numériques
- utilisation de supports dapprentissage numériques, p. ex. Web Based Training (WBT)
- réalité augmentée pour visualiser les composants du circuit frigorifique
Les grandes lignes
- visualisation des composants du circuit frigorifique: composants transparents, interface en réalité augmentée
- diagramme log p,h en temps réel
- Game-Based Learning: apprendre une théorie complexe facilement et de manière ludique
Les caractéristiques techniques:
API: Weintek cMT3162X
Compresseur à piston hermétique
cylindrée: 18,3cm3
Volume de lévaporateur: env. 2450mL
Volume du condenseur: env. 2450mL
Agent réfrigérant: R1233zd, GWP: 1, volume de remplissage: 1,2kg, équivalent CO2: 0t
Plages de mesure
température: 8x -20…200°C
pression: 2x -1…1,5bar
débit: 2x 0…1620cm3/min (eau)
puissance: 0…1200W
230V, 50Hz, 1 phase
Techniques > Thermique > Génie frigorifique et climatique > Génie frigorifique - thermodynamique du cycle frigorifique
Techniques > Génie des Procédés > Principes de base du génie des procédés > Thermodynamique
Poids: 110 Kg Delai de livraison estimé : 16 semaines
