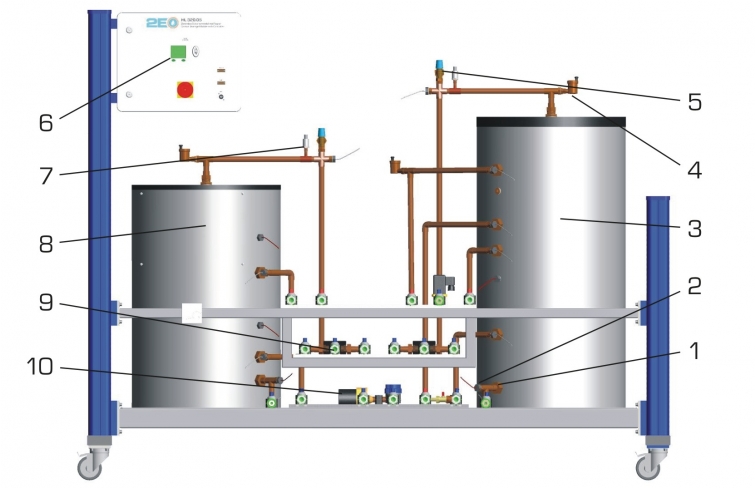

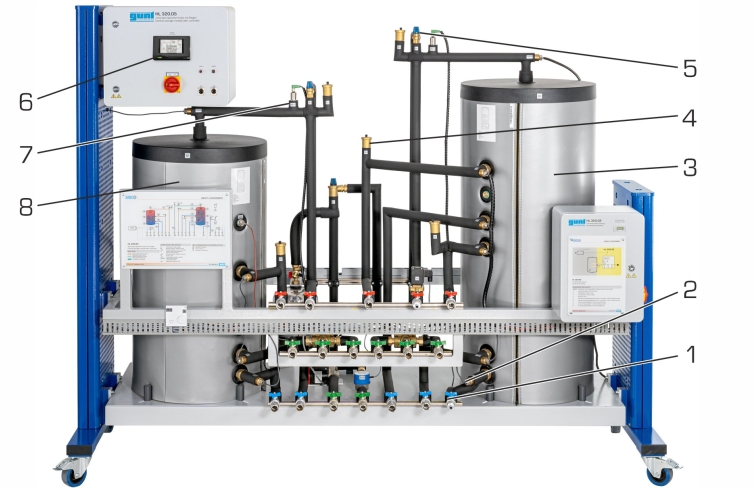

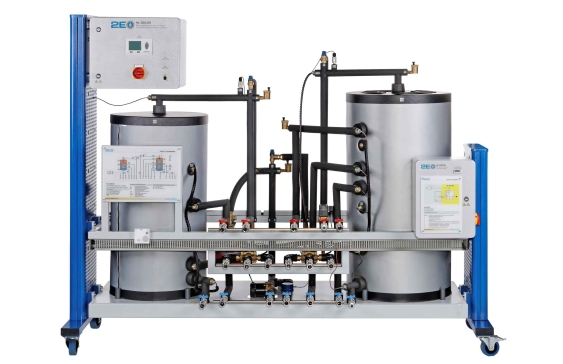

HL 320.05 Module avec 2 ballons d'eau chaude dont un bivalent avec régulateur (Réf. 065.32005)

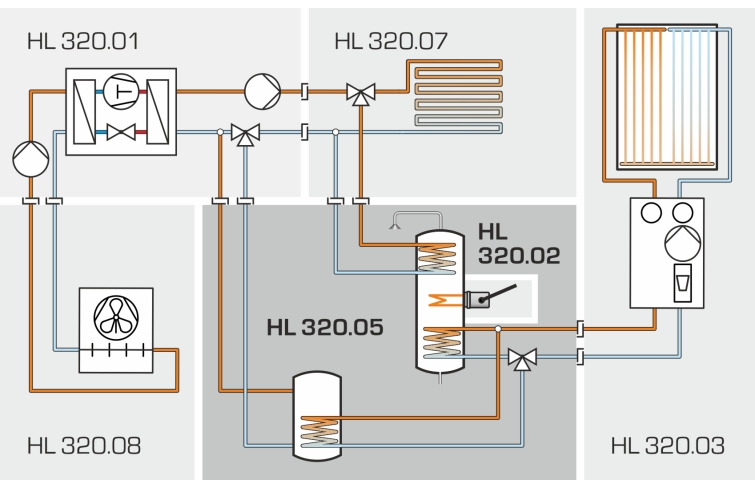

Nécessite le capteur solaire HL320.03 ou HL 320.04 et en option HL320.01/02/07/08
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Le système modulaire HL 320 permet la réalisation d´ essais pour la production, le stockage et l´ exploitation de la chaleur issue des énergies renouvelables.
Il permet l´ utilisation de différents sources de chaleur, types de réservoirs et consommateurs.
Il intègre différents composants typiques empruntés à la pratique du génie thermique moderne.
Le module de réservoir central HL 320.05 forme le noyau du système modulaire HL 320.

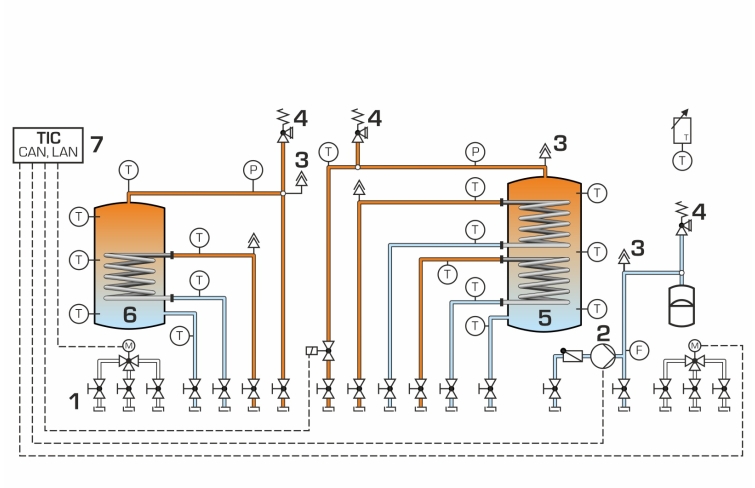

HL 320.05 comprend des tuyauteries, une pompe, une vanne motorisée à trois voies et des dispositifs de sécurité.
Deux types différents de réservoirs de chaleur sont disponibles.
Des accouplements rapides situés sur la face avant du module permettent le raccordement hydraulique à d´ autres modules du système modulaire HL 320.

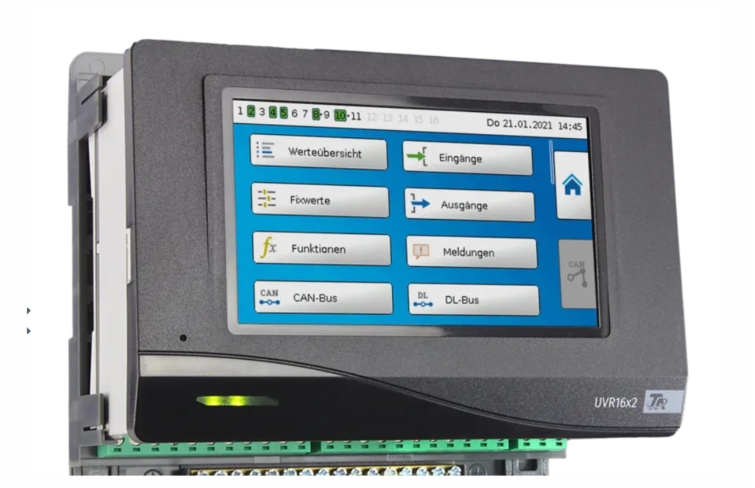

En outre, le HL 320.05 comprend le régulateur de chauffage programmable.
Ce régulateur permet de faire fonctionner et d´étudier toutes les associations de modules du HL 320.
Le régulateur de chauffage est commandé par un routeur LAN intégré.
L´ interface utilisateur peut être affichée sur un nombre quelconque de postes via un navigateur web.
Il est possible de sélectionner différents niveaux d´ utilisateur avec différentes fonctions.
Une connexion LAN avec le réseau local permet l´évaluation des valeurs mesurées enregistrées sur l´ ordinateur.
Un logiciel supplémentaire du producteur du régulateur de chauffage est fourni à cet effet.
Pour chaque association recommandée de modules du HL 320, des données de configuration très documentées sont à disposition pour la réalisation d´ essais basiques et avancés.
De nouvelles configurations ou modifications peuvent être également enregistrées dans la mémoire du régulateur.
Le logiciel du fabricant est également fourni pour l´édition des fichiers de configuration.
d\fs16\lang1036 Le système modulaire HL 320 permet la réalisation d´ essais pour la production, le stockage et l´ exploitation de la chaleur issue des énergies renouvelables.
Il permet l´ utilisation de différents sources de chaleur, types de réservoirs et consommateurs.
Il intègre différents composants typiques empruntés à la pratique du génie thermique moderne.
Le module de réservoir central HL 320.05 forme le noyau du système modulaire HL 320.
HL 320.05 comprend des tuyauteries, une pompe, une vanne motorisée à trois voies et des dispositifs de sécurité.
Deux types différents de réservoirs de chaleur sont disponibles.
Des accouplements rapides situés sur la face avant du module permettent le raccordement hydraulique à d´ autres modules du système modulaire HL 320.
En outre, le HL 320.05 comprend le régulateur de chauffage programmable.
Ce régulateur permet de faire fonctionner et d´étudier toutes les associations de modules du HL 320.
Le régulateur de chauffage est commandé par un routeur LAN intégré.
L´ interface utilisateur peut être affichée sur un nombre quelconque de postes via un navigateur web.
Il est possible de sélectionner différents niveaux d´ utilisateur avec différentes fonctions.
Une connexion LAN avec le réseau local permet l´évaluation des valeurs mesurées enregistrées sur l´ ordinateur.
Un logiciel supplémentaire du producteur du régulateur de chauffage est fourni à cet effet.
Pour chaque association recommandée de modules du HL 320, des données de configuration très documentées sont à disposition pour la réalisation d´ essais basiques et avancés.
De nouvelles configurations ou modifications peuvent être également enregistrées dans la mémoire du régulateur.
Le logiciel du fabricant est également fourni pour l´édition des fichiers de configuration.
Contenu didactique / Essais
En fonction des associations de modules choisies du HL 320, il est possible d'étudier les contenus didactiques suivantes:
- se familiariser avec les installations de chauffage modernes basées sur les énergies renouvelables
- mise en service des installations de chauffage avec solaire thermique et pompe à chaleur
- conditions de fonctionnement électriques, hydrauliques et relatives aux techniques de régulation
- propriétés des différents réservoirs de chaleur
- établissement de bilans énergétiques pour différentes configurations d'installations
- développement de stratégies de régulation pour différents modes de fonctionnement
Les grandes lignes
- Module avec réservoir tampon et réservoir bivalent pour systèmes de chauffage avec énergies renouvelables
- Régulateur universel programmable avec enregistreur de données et logiciel très complet
- Accouplements rapides faciles d'accès pour toutes les conduites de fluide caloporteur
- Pompe avec régulation de la vitesse de rotation et vanne motorisée à trois voies pour des configurations diverses
En fonction des associations de modules choisies du HL 320, il est possible d'étudier les contenus didactiques suivantes:
- se familiariser avec les installations de chauffage modernes basées sur les énergies renouvelables
- mise en service des installations de chauffage avec solaire thermique et pompe à chaleur
- conditions de fonctionnement électriques, hydrauliques et relatives aux techniques de régulation
- propriétés des différents réservoirs de chaleur
- établissement de bilans énergétiques pour différentes configurations d'installations
- développement de stratégies de régulation pour différents modes de fonctionnement
Les grandes lignes
- Module avec réservoir tampon et réservoir bivalent pour systèmes de chauffage avec énergies renouvelables
- Régulateur universel programmable avec enregistreur de données et logiciel très complet
- Accouplements rapides faciles d'accès pour toutes les conduites de fluide caloporteur
- Pompe avec régulation de la vitesse de rotation et vanne motorisée à trois voies pour des configurations diverses
Caractéristiques techniques
Réservoir d´ accumulation
- volume du réservoir: 150L
- nombre d´é changeurs de chaleur: 1
- pression de service: max. 5bar
- température de service: max. 95ºC
Réservoir bivalent
- volume du réservoir: 200L
- nombre d´é changeurs de chaleur: 2
- pression de service: max. 5bar
- température de service: max. 95ºC
Pompe
- débit de refoulement max.: 3m3/h
- hauteur de refoulement max.: 4m
Régulateur de chauffage
- entrées: jusqu´à 16 (extensibles)
- sorties: jusqu´à 16 (extensibles)
- interfaces: DL-Bus, CAN, LAN
Plages de mesure
- température:
16x -50ºC...180ºC
1x 0...40ºC
- débit: 30...1000L/h
- pression: 2x 0...6bar
Réservoir d´ accumulation
- volume du réservoir: 150L
- nombre d´é changeurs de chaleur: 1
- pression de service: max. 5bar
- température de service: max. 95ºC
Réservoir bivalent
- volume du réservoir: 200L
- nombre d´é changeurs de chaleur: 2
- pression de service: max. 5bar
- température de service: max. 95ºC
Pompe
- débit de refoulement max.: 3m3/h
- hauteur de refoulement max.: 4m
Régulateur de chauffage
- entrées: jusqu´à 16 (extensibles)
- sorties: jusqu´à 16 (extensibles)
- interfaces: DL-Bus, CAN, LAN
Plages de mesure
- température:
16x -50ºC...180ºC
1x 0...40ºC
- débit: 30...1000L/h
- pression: 2x 0...6bar
Informations logistiques
Dimensions et poids
Lxlxh: 2.400x810x1.900mm
Poids: env. 220kg
Necessaire au fonctionnement
230V, 50/60 Hz
Liste de livraison
1 banc d'essai
1 documentation didactique (avec des exemples de programmes pour le régulateur universel)
Lxlxh: 2.400x810x1.900mm
Poids: env. 220kg
Necessaire au fonctionnement
230V, 50/60 Hz
Liste de livraison
1 banc d'essai
1 documentation didactique (avec des exemples de programmes pour le régulateur universel)
Poids: 220 Kg Delai de livraison estimé : 16 semaines
