Ref: EWTGUHL320.03

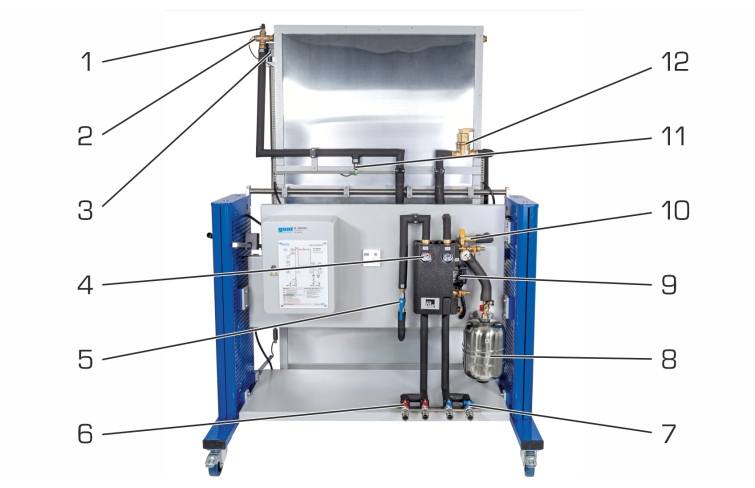

HL 320.03 Capteur plan pivotable pour la transformation d'énergie solaire en chaleur (Réf. 065.32003
Nécessite HL320.05 et en option HL320.01/02/07/08
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 HL 320.03 est un module du système modulaire HL 320 et permet de convertir l'énergie solaire en chaleur avec un capteur plan de conception moderne.
HL 320.03 peut être rattaché de différentes manières au système modulaire HL 320.
L'exploitation est possible aussi bien pour la production d'eau sanitaire chauffée que pour la production combinée d'eau sanitaire et de chaleur de chauffage.

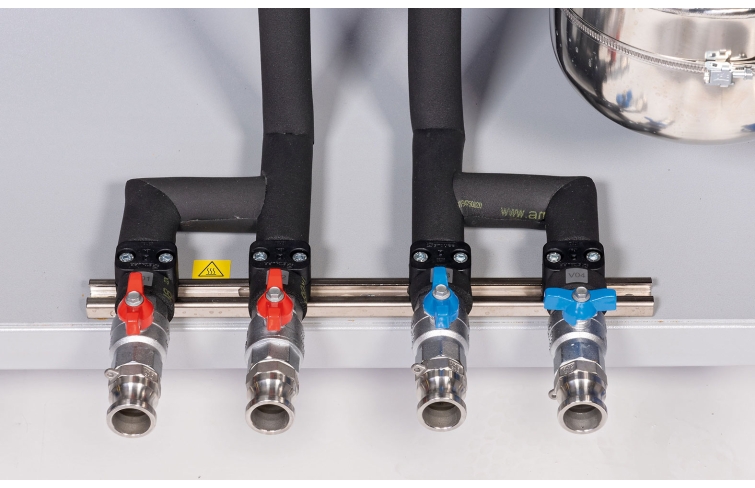

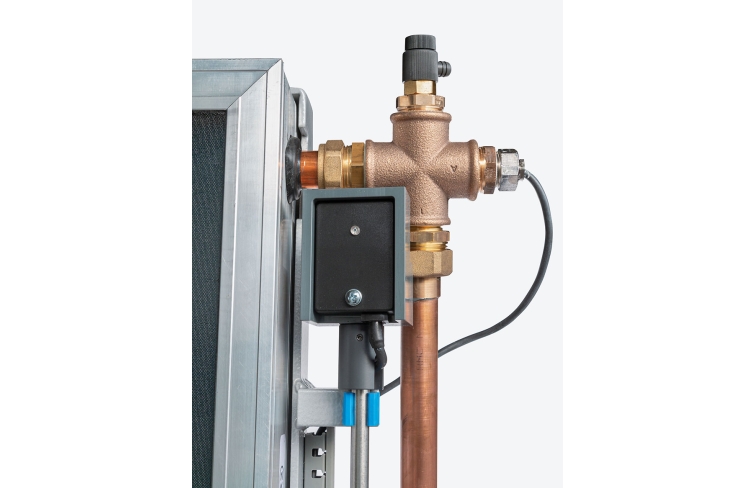

Le raccordement des modules se fait rapidement et facilement au moyen de tuyaux et d'accouplements rapides.

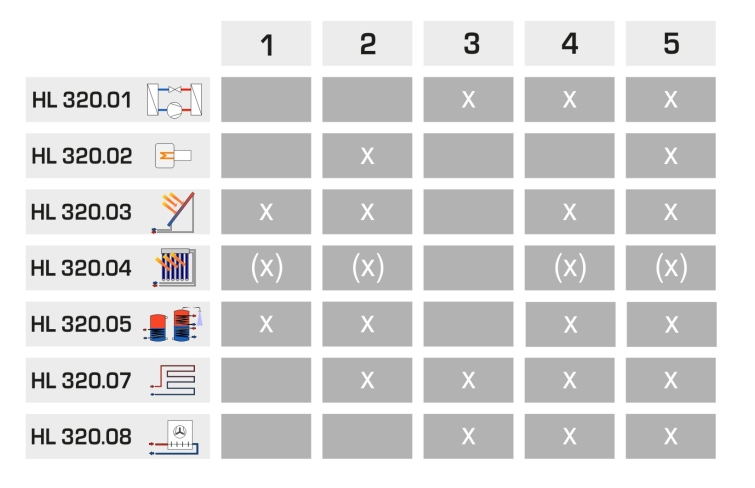

En associant d'autres modules du système HL 320, il est possible de tester et optimiser différentes associations possibles pour les sources de chaleur régénératives.
Une documentation didactique bien structurée concernant les associations de modules prévues avec le module HL 320.03 a été conçue.
Intégrée à la documentation de l'ensemble du système HL 320, elle expose les principes de base et guide l´étudiant dans la réalisation des essais.
d\fs16\lang1036 HL 320.03 est un module du système modulaire HL 320 et permet de convertir l'énergie solaire en chaleur avec un capteur plan de conception moderne.
HL 320.03 peut être rattaché de différentes manières au système modulaire HL 320.
L'exploitation est possible aussi bien pour la production d'eau sanitaire chauffée que pour la production combinée d'eau sanitaire et de chaleur de chauffage.
Le raccordement des modules se fait rapidement et facilement au moyen de tuyaux et d'accouplements rapides.
En associant d'autres modules du système HL 320, il est possible de tester et optimiser différentes associations possibles pour les sources de chaleur régénératives.
Une documentation didactique bien structurée concernant les associations de modules prévues avec le module HL 320.03 a été conçue.
Intégrée à la documentation de l'ensemble du système HL 320, elle expose les principes de base et guide l´étudiant dans la réalisation des essais.
Contenu didactique / Essais

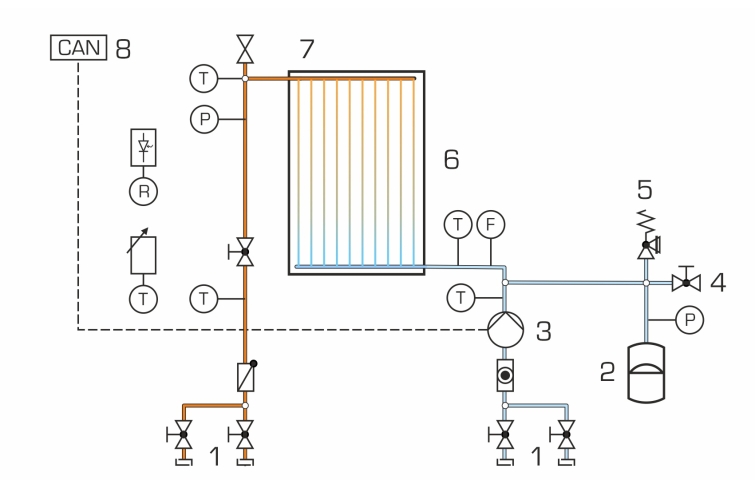

- structure et fonction du capteur plan
- détermination de la puissance utile
- influence de la température, de l'intensité lumineuse et de l'angle d'inclinaison sur le rendement du capteur
- intégration d'un capteur plan à un système de chauffage moderne
- conditions de fonctionnement hydrauliques et relatives aux techniques de régulation
- bilans énergétiques
- optimisation des conditions de fonctionnement pour différents types d'exploitation
Les grandes lignes
- Capteur plan inclinable pour la transformation d'énergie solaire en chaleur
- Source de chaleur avec raccordements au système modulaire HL 320
- Composants pour le fonctionnement et la sécurité de l'installation empruntés à la pratique du génie thermique moderne
- Adapté à la lumière du soleil et à la lumière artificielle
Les caractéristiques techniques
Capteur
- surface de l'absorbeur: 2,5m²
- débit nominal: 40...150L/h
- pression de service: 1...3bar
- soupape de sécurité: 4bar

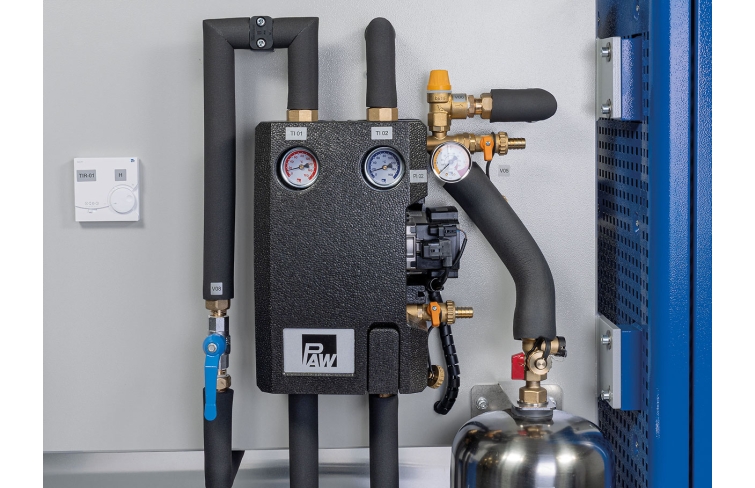

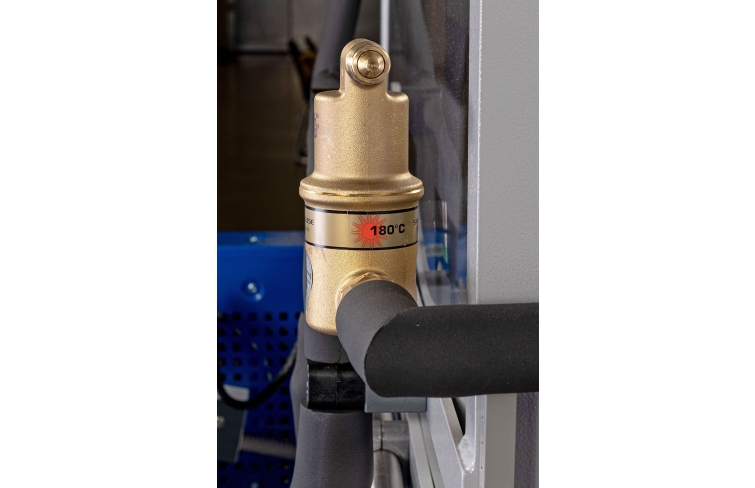

Station solaire circulaire
- pompe solaire: 3 niveaux
- soupape de sécurité: 4bar
- manomètre: 0...6bar
- valve de compensation: 1...13L/min
- structure et fonction du capteur plan
- détermination de la puissance utile
- influence de la température, de l'intensité lumineuse et de l'angle d'inclinaison sur le rendement du capteur
- intégration d'un capteur plan à un système de chauffage moderne
- conditions de fonctionnement hydrauliques et relatives aux techniques de régulation
- bilans énergétiques
- optimisation des conditions de fonctionnement pour différents types d'exploitation
Les grandes lignes
- Capteur plan inclinable pour la transformation d'énergie solaire en chaleur
- Source de chaleur avec raccordements au système modulaire HL 320
- Composants pour le fonctionnement et la sécurité de l'installation empruntés à la pratique du génie thermique moderne
- Adapté à la lumière du soleil et à la lumière artificielle
Les caractéristiques techniques
Capteur
- surface de l'absorbeur: 2,5m²
- débit nominal: 40...150L/h
- pression de service: 1...3bar
- soupape de sécurité: 4bar
Station solaire circulaire
- pompe solaire: 3 niveaux
- soupape de sécurité: 4bar
- manomètre: 0...6bar
- valve de compensation: 1...13L/min
Informations logistiques
Dimensions et poids
Lxlxh: 1660x800x2300mm
Poids: env. 220kg
Né cessaire au fonctionnement
230V, 50Hz, 1 phase
Liste de livraison
1 banc d'essai
1 documentation didactique
Lxlxh: 1660x800x2300mm
Poids: env. 220kg
Né cessaire au fonctionnement
230V, 50Hz, 1 phase
Liste de livraison
1 banc d'essai
1 documentation didactique
Poids: 220 Kg Delai de livraison estimé : 16 semaines
