Ref: EWTGUET202

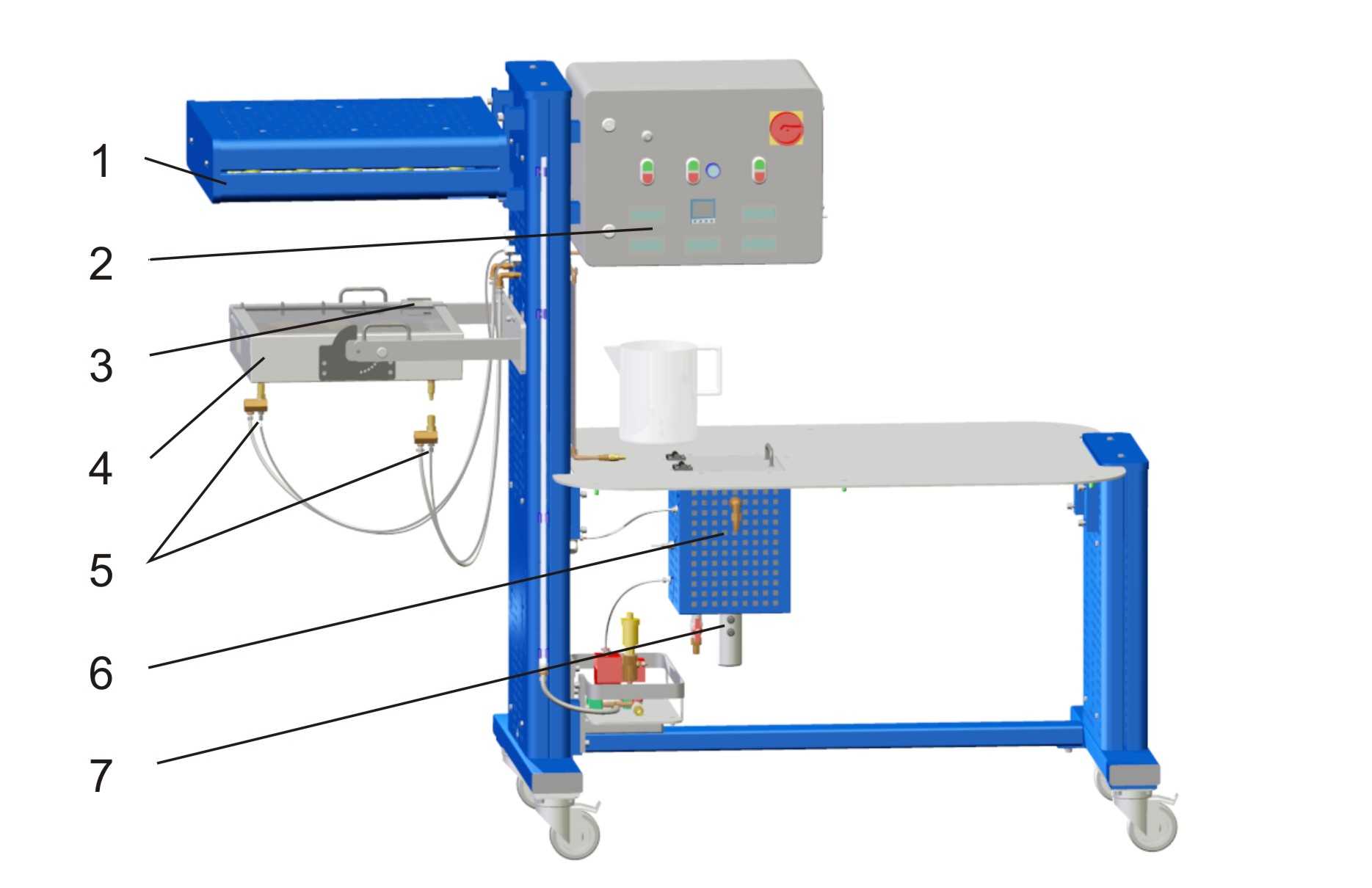

ET 202 Banc capteur solaire thermique, 2 collecteurs, source artificielle, ballon (Réf. 061.20200)
Avec interface PC USB et logiciel inclus

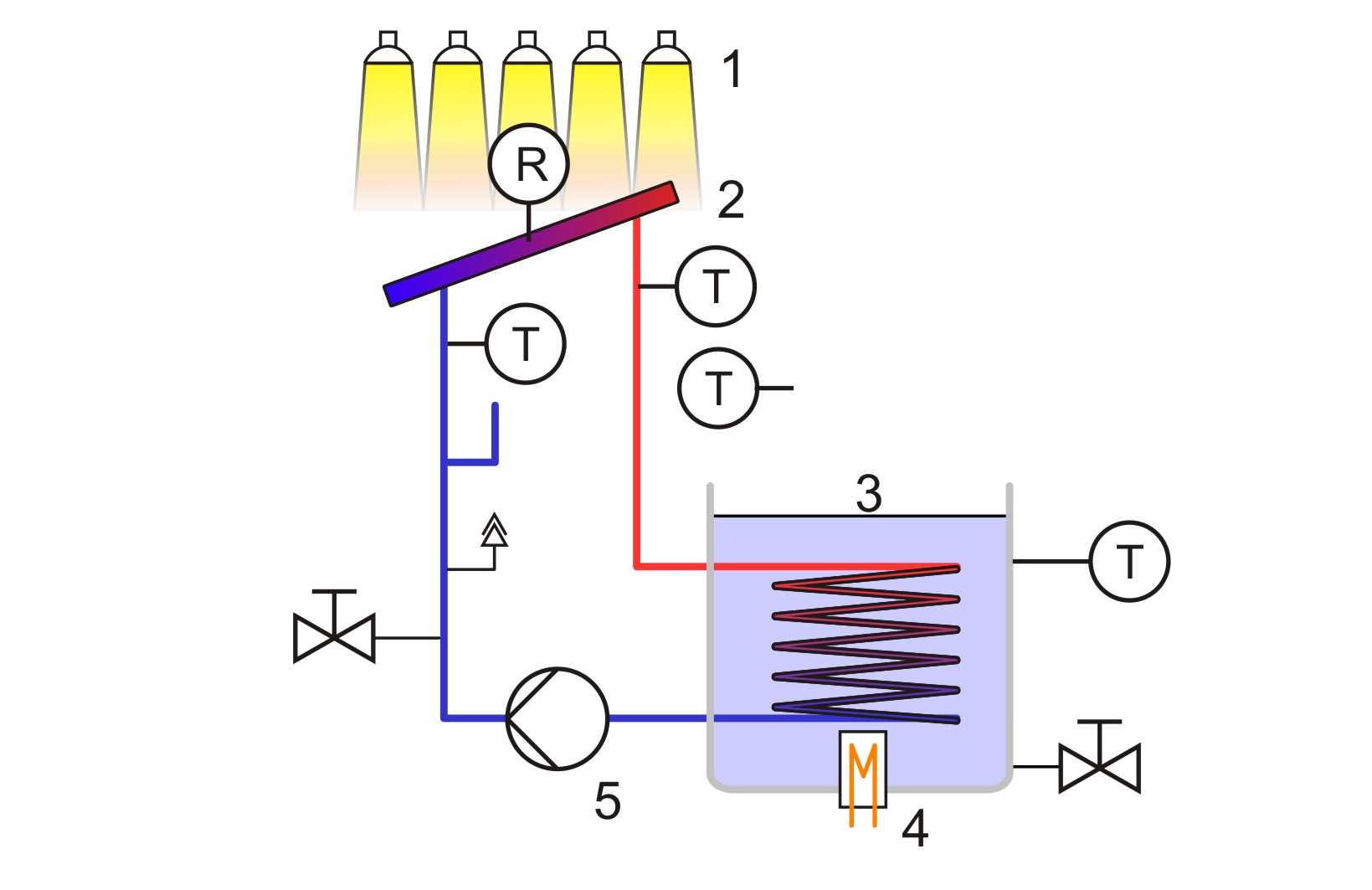

Les installations héliothermiques transforment l'énergie solaire en chaleur utile.
ET 202 vous présente le principe du réchauffement héliothermique des eaux industrielles.
En simulant le rayonnement solaire naturel dans un module d'éclairage, il est possible d'exécuter des séries de test sans faire face aux intempéries.
La lumière est transformée en chaleur dans un absorbeur puis transmise à un liquide caloporteur.
Une pompe assure le transport du liquide caloporteur dans un réservoir d'eau chaude.
Dans le réservoir, la chaleur est libérée dans l'eau par un échangeur thermique intégré.
Le banc d'essai ET 202 permet d'étudier différents angles de rayonnement et éclairements.
Pour effectuer des mesures comparatives des pertes du capteur solaire, l'absorbeur proposé avec un revêtement sélectif peut être remplacé par un absorbeur noirci plus simple.
Le banc d'essai prévoit deux connecteurs pour le raccordement de consommateurs d'eau externes.
Le banc d'essai est équipé de capteurs pour enregistrer les températures importantes (entrée et sortie du capteur solaire, air environnement et réservoir) et l'éclairement.
Les valeurs mesurées sont affichées sur un appareil et peuvent être transmises simultanément à un PC par liaison USB.
Les données du logiciel fourni avec l'appareil sont représentées clairement sur le PC, en vue d'un traitement ultérieur.
ET 202 vous présente le principe du réchauffement héliothermique des eaux industrielles.
En simulant le rayonnement solaire naturel dans un module d'éclairage, il est possible d'exécuter des séries de test sans faire face aux intempéries.
La lumière est transformée en chaleur dans un absorbeur puis transmise à un liquide caloporteur.
Une pompe assure le transport du liquide caloporteur dans un réservoir d'eau chaude.
Dans le réservoir, la chaleur est libérée dans l'eau par un échangeur thermique intégré.
Le banc d'essai ET 202 permet d'étudier différents angles de rayonnement et éclairements.
Pour effectuer des mesures comparatives des pertes du capteur solaire, l'absorbeur proposé avec un revêtement sélectif peut être remplacé par un absorbeur noirci plus simple.
Le banc d'essai prévoit deux connecteurs pour le raccordement de consommateurs d'eau externes.
Le banc d'essai est équipé de capteurs pour enregistrer les températures importantes (entrée et sortie du capteur solaire, air environnement et réservoir) et l'éclairement.
Les valeurs mesurées sont affichées sur un appareil et peuvent être transmises simultanément à un PC par liaison USB.
Les données du logiciel fourni avec l'appareil sont représentées clairement sur le PC, en vue d'un traitement ultérieur.
Contenu didactique / Essais
- comprendre et connaître la structure et le fonctionnement d'une installation héliothermique simple
- détermination de la puissance utile
- bilan énergétique du capteur solaire
- influence de l'éclairement, de l'angle de rayonnement et du débit
- détermination des caractéristiques du rendement
- influence de différentes surfaces d'absorbeurs
Les grandes lignes
- modèle d'une installation héliothermique
- module d'éclairage pour ne pas dépendre des intempéries
- réservoir d'eau chaude avec chauffage électrique
- capteur solaire à plan inclinable avec absorbeurs interchangeables
Les caractéristiques techniques
Capteur solaire plan
- surface d'absorption: 320x330mm
- angle d'inclinaison: 0...60°
Module d'éclairage
- panneau de lampes: 25x 50W
Pompe
- débit réglable: 0...24L/h
Plages de mesure
- température: 4x 0...100°C
- débit: 0...30L/h
- éclairement: 0...3kW/m^2^
Alimentation
230V, 50Hz, 1 phase
- comprendre et connaître la structure et le fonctionnement d'une installation héliothermique simple
- détermination de la puissance utile
- bilan énergétique du capteur solaire
- influence de l'éclairement, de l'angle de rayonnement et du débit
- détermination des caractéristiques du rendement
- influence de différentes surfaces d'absorbeurs
Les grandes lignes
- modèle d'une installation héliothermique
- module d'éclairage pour ne pas dépendre des intempéries
- réservoir d'eau chaude avec chauffage électrique
- capteur solaire à plan inclinable avec absorbeurs interchangeables
Les caractéristiques techniques
Capteur solaire plan
- surface d'absorption: 320x330mm
- angle d'inclinaison: 0...60°
Module d'éclairage
- panneau de lampes: 25x 50W
Pompe
- débit réglable: 0...24L/h
Plages de mesure
- température: 4x 0...100°C
- débit: 0...30L/h
- éclairement: 0...3kW/m^2^
Alimentation
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1840x800x1500mm
Poids: env. 167kg
Nécessaire au fonctionnement
PC avec Windows recommandé
Liste de livraison
1 banc d'essai
1 bécher de mesure
1 absorbeur
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Accessoires
en option
pour l'apprentissage à distance
GU 100 Web Access Box
avec
ET 202W Web Access Software
Lxlxh: 1840x800x1500mm
Poids: env. 167kg
Nécessaire au fonctionnement
PC avec Windows recommandé
Liste de livraison
1 banc d'essai
1 bécher de mesure
1 absorbeur
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Accessoires
en option
pour l'apprentissage à distance
GU 100 Web Access Box
avec
ET 202W Web Access Software
Techniques > Thermique > Energies Renouvelables > Énergie solaire thermique
Techniques > Thermique > Systemes domestiques de chauffage et ventilation > Chauffage domestique
Techniques > Energie Environnement > Thermique > Solaire thermique
Formations > BAC PRO TISEC > Guide des équipements pour le BAC PRO TISEC
Poids: 167 Kg Delai de livraison estimé : 16 semaines
