HL 314 Installation chauffage d'eau sanitaire avec collecteur à tubes sous vide (Réf. 065.31400)
Avec logiciel constructeur
Les collecteurs à tubes ont un tube de verre vide comme absorbeur et sont donc aussi appelés collecteurs à tubes sous vide.
Le vide réduit les pertes de chaleur, de sorte que cette conception de collecteur permet d´ obtenir un rendement plus élevé.
HL 314 permet de montrer les principaux aspects du chauffage de l´ eau sanitaire par héliothermie.
Il est constitué d´éléments empruntés à la pratique.

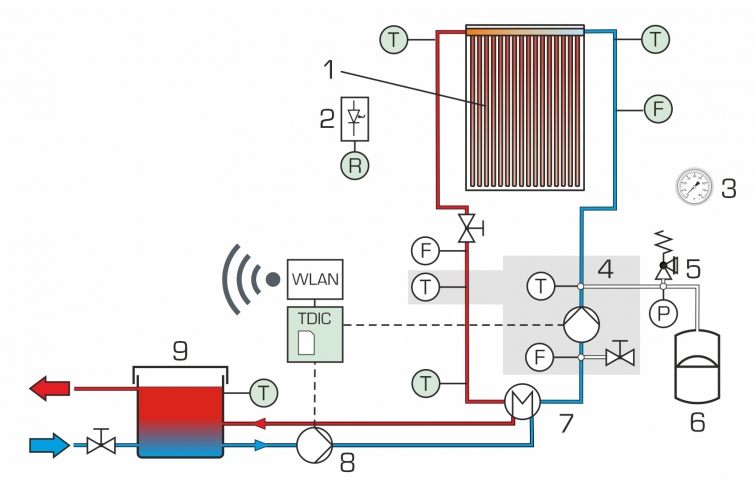

L´énergie de rayonnement est absorbée et transformée en chaleur dans un capteur à tubes sous vide conventionnel.
La chaleur est transmise à un liquide caloporteur dans le circuit solaire via des caloducs se trouvant dans les absorbeurs.
La chaleur est ensuite acheminée jusqu´ au circuit d´ eau chaude et au réservoir d´ accumulation via un second échangeur de chaleur.
Un régulateur solaire commande les pompes du circuit d´ eau chaude et du circuit solaire.
Le circuit solaire est protégé par un vase d´ expansion et une soupape de sûreté.

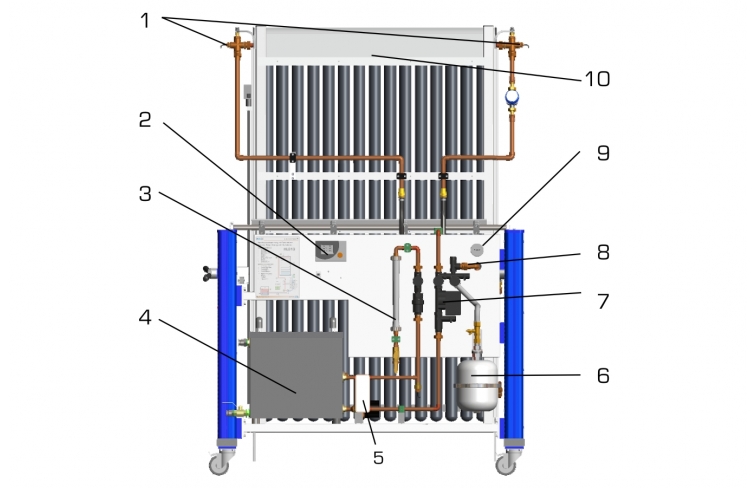

Le banc d´ essai a été dimensionné de manière à permettre un procédé de chauffage complet dans le cadre d´ un essai pratique.
On mesure les températures dans le réservoir d´ accumulation, à la sortie et à l´ entrée du capteur, ainsi que le débit à l´ intérieur du circuit solaire.
Les valeurs mesurées sont enregistrées via l´ enregistreur de données intégré.
Comme dans la pratique, les températures du circuit d´ entrée et de sortie sont affichées sur le station de circuit solaire.
Le régulateur solaire est commandé par un routeur WLAN intégré.
L´ interface utilisateur peut être affichée sur un nombre quelconque de postes via un navigateur web.
Il est possible de sélectionner différents niveaux d´ utilisateur avec différentes fonctions.
Une connexion LAN/WLAN avec le réseau local permet l´évaluation des valeurs mesurées enregistrées sur l´ ordinateur.
Un logiciel supplémentaire du producteur du régulateur solaire est fourni à cet effet.

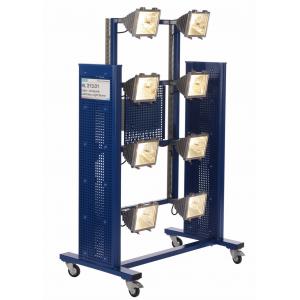

Pour obtenir un éclairement suffisant, il faut faire fonctionner l´ installation soit avec le rayonnement solaire, soit avec la source lumineuse artificielle HL 313.01, disponible en option.
Le vide réduit les pertes de chaleur, de sorte que cette conception de collecteur permet d´ obtenir un rendement plus élevé.
HL 314 permet de montrer les principaux aspects du chauffage de l´ eau sanitaire par héliothermie.
Il est constitué d´éléments empruntés à la pratique.
L´énergie de rayonnement est absorbée et transformée en chaleur dans un capteur à tubes sous vide conventionnel.
La chaleur est transmise à un liquide caloporteur dans le circuit solaire via des caloducs se trouvant dans les absorbeurs.
La chaleur est ensuite acheminée jusqu´ au circuit d´ eau chaude et au réservoir d´ accumulation via un second échangeur de chaleur.
Un régulateur solaire commande les pompes du circuit d´ eau chaude et du circuit solaire.
Le circuit solaire est protégé par un vase d´ expansion et une soupape de sûreté.
Le banc d´ essai a été dimensionné de manière à permettre un procédé de chauffage complet dans le cadre d´ un essai pratique.
On mesure les températures dans le réservoir d´ accumulation, à la sortie et à l´ entrée du capteur, ainsi que le débit à l´ intérieur du circuit solaire.
Les valeurs mesurées sont enregistrées via l´ enregistreur de données intégré.
Comme dans la pratique, les températures du circuit d´ entrée et de sortie sont affichées sur le station de circuit solaire.
Le régulateur solaire est commandé par un routeur WLAN intégré.
L´ interface utilisateur peut être affichée sur un nombre quelconque de postes via un navigateur web.
Il est possible de sélectionner différents niveaux d´ utilisateur avec différentes fonctions.
Une connexion LAN/WLAN avec le réseau local permet l´évaluation des valeurs mesurées enregistrées sur l´ ordinateur.
Un logiciel supplémentaire du producteur du régulateur solaire est fourni à cet effet.
Pour obtenir un éclairement suffisant, il faut faire fonctionner l´ installation soit avec le rayonnement solaire, soit avec la source lumineuse artificielle HL 313.01, disponible en option.
Contenu didactique / Essais
- familiarisation avec le fonctionnement du capteur à tubes et du circuit solaire
- détermination de la puissance utile
- rapport entre le débit et la puissance utile
- détermination du rendement du capteur

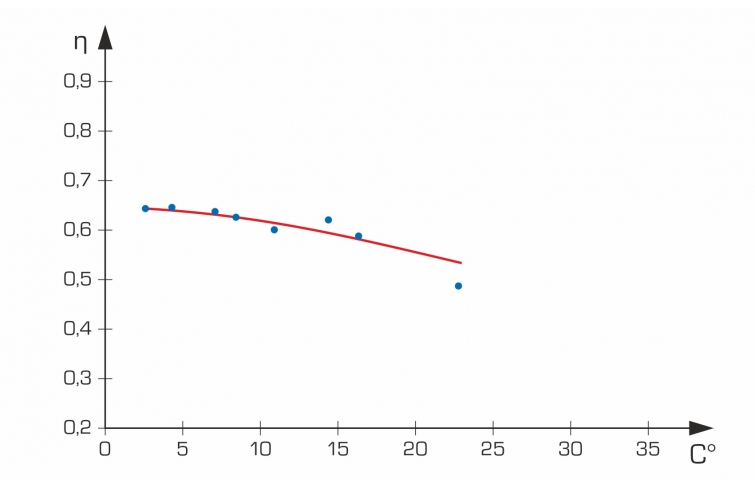

- rapport entre le différentiel de température (capteur solaire / air ambiant) et le rendement du capteur
Les grandes lignes
- collecteur à tubes transforme l´énergie solaire en chaleur
- système avec échangeur de chaleur et deux circuits séparés
- régulateur solaire avec enregistreur de données et routeur WLAN intégré pour une utilisation via un navigateur web
- capacité de mise en réseau: accès aux expériences en cours à partir de postes de travail externes
- familiarisation avec le fonctionnement du capteur à tubes et du circuit solaire
- détermination de la puissance utile
- rapport entre le débit et la puissance utile
- détermination du rendement du capteur
- rapport entre le différentiel de température (capteur solaire / air ambiant) et le rendement du capteur
Les grandes lignes
- collecteur à tubes transforme l´énergie solaire en chaleur
- système avec échangeur de chaleur et deux circuits séparés
- régulateur solaire avec enregistreur de données et routeur WLAN intégré pour une utilisation via un navigateur web
- capacité de mise en réseau: accès aux expériences en cours à partir de postes de travail externes
Caractéristiques techniques
Circuit solaire
- capteur
surface totale: 2,5m2
surface d´ absorption: 1,4m2
nombre de tubes: 15
débit nominal: 58L/h
- station de circuit solaire
pompe solaire: ajustable
soupape de sûreté: 6bar
Circuit d´ eau chaude
- échangeur de chaleur à plaques: 3kW, 10 plaques
- réservoir d´ accumulation: 70L
Plages de mesure
- débit: 20...320L/h
- température: 4x 0...160ºC
- pression: 0...6bar
230V, 50Hz, 1 phase
Circuit solaire
- capteur
surface totale: 2,5m2
surface d´ absorption: 1,4m2
nombre de tubes: 15
débit nominal: 58L/h
- station de circuit solaire
pompe solaire: ajustable
soupape de sûreté: 6bar
Circuit d´ eau chaude
- échangeur de chaleur à plaques: 3kW, 10 plaques
- réservoir d´ accumulation: 70L
Plages de mesure
- débit: 20...320L/h
- température: 4x 0...160ºC
- pression: 0...6bar
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1660x800x2300mm
Poids: env. 240kg
Liste de livraison
1 banc d´ essai
1 logiciel supplémentaire du producteur pour régulateur solaire
1 documentation didactique
Lxlxh: 1660x800x2300mm
Poids: env. 240kg
Liste de livraison
1 banc d´ essai
1 logiciel supplémentaire du producteur pour régulateur solaire
1 documentation didactique
