Ref: EWTGUHL313
HL 313 Installation sanitaire thermique avec capteur solaire plan industriel, stockage
opérer le régulateur solaire via un navigateur

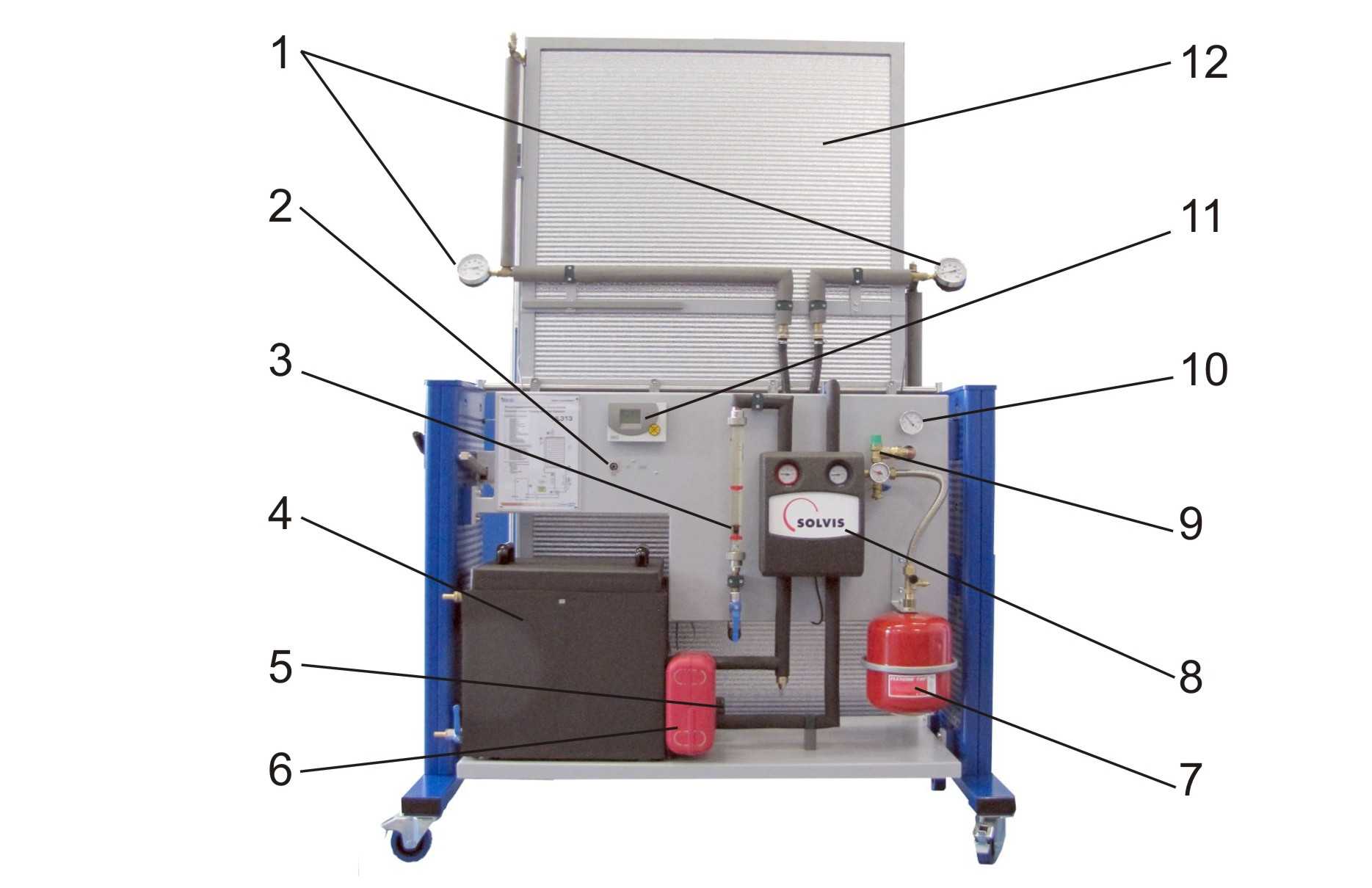

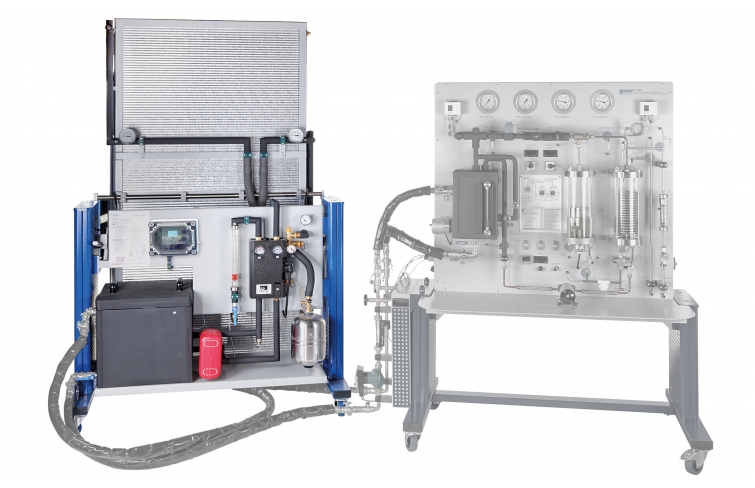

Le banc d'essai HL 313 permet de montrer les principaux aspects du réchauffement des eaux industrielles par héliothermie.
Il est constitué d'éléments empruntés à la pratique.

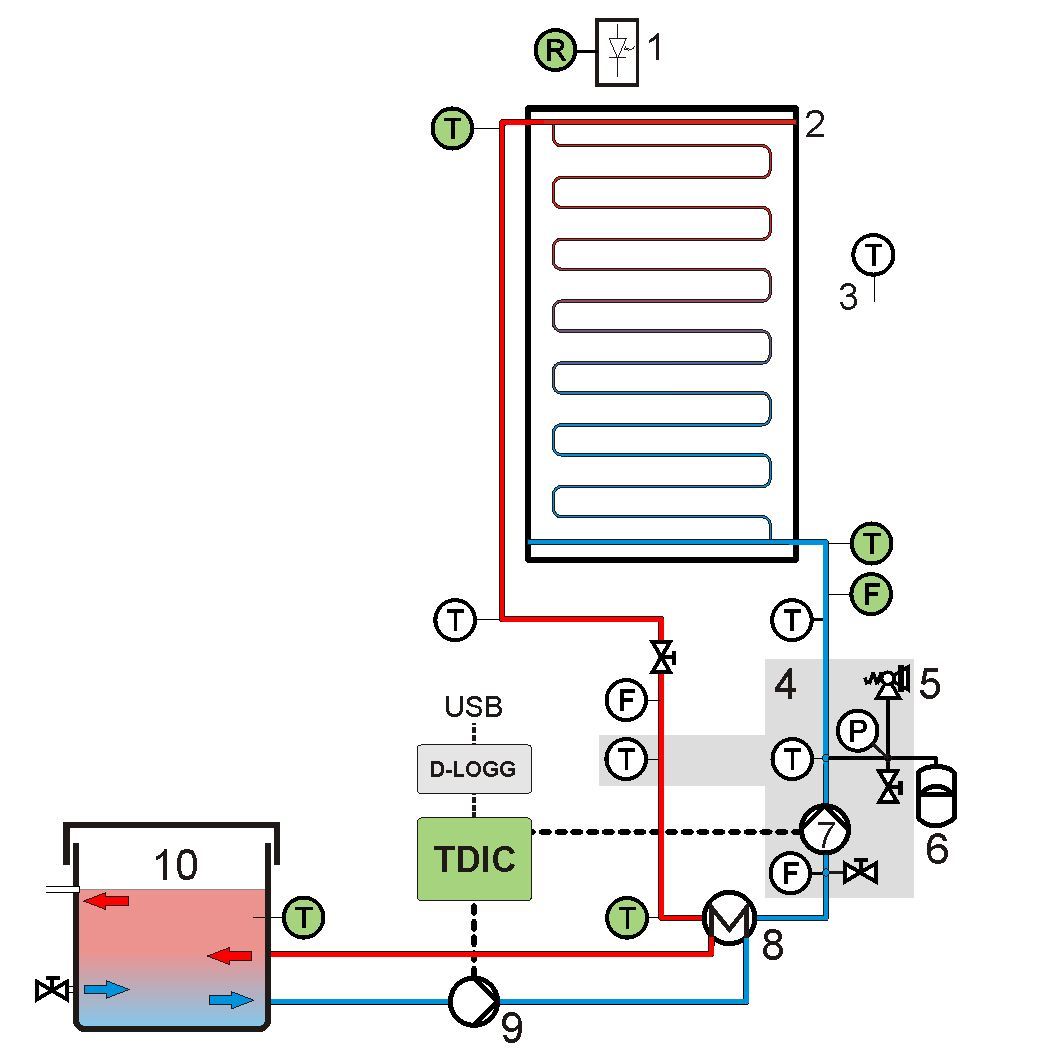

Le rayonnement énergétique est transformé en chaleur dans un capteur solaire plan conventionnel, qui sera appliquée à un liquide caloporteur contenu dans le circuit solaire.
La chaleur est acheminée dans le circuit d'eau chaude via un échangeur thermique.
Un régulateur solaire commande les pompes du circuit d'eau chaude et du circuit solaire.
Le circuit solaire est protégé par un vase d'expansion et une soupape de sûreté.
Les dimensions du banc d'essai sont telles qu'il est possible de procéder à une opération complète de chauffage dans le cadre d'un essai pratique.
On mesure les températures dans le réservoir, à la sortie et à l'entrée du capteur solaire ainsi que le débit du circuit solaire.
Comme dans la pratique, les températures du circuit d'entrée et de sortie sont affichées sur le panneau de contrôle du circuit solaire.
Pour obtenir un éclairement suffisant, l'installation devrait être exploitée avec le rayonnement du soleil ou la source d'éclairage artificielle HL 313.01, disponible en option.
Il est constitué d'éléments empruntés à la pratique.
Le rayonnement énergétique est transformé en chaleur dans un capteur solaire plan conventionnel, qui sera appliquée à un liquide caloporteur contenu dans le circuit solaire.
La chaleur est acheminée dans le circuit d'eau chaude via un échangeur thermique.
Un régulateur solaire commande les pompes du circuit d'eau chaude et du circuit solaire.
Le circuit solaire est protégé par un vase d'expansion et une soupape de sûreté.
Les dimensions du banc d'essai sont telles qu'il est possible de procéder à une opération complète de chauffage dans le cadre d'un essai pratique.
On mesure les températures dans le réservoir, à la sortie et à l'entrée du capteur solaire ainsi que le débit du circuit solaire.
Comme dans la pratique, les températures du circuit d'entrée et de sortie sont affichées sur le panneau de contrôle du circuit solaire.
Pour obtenir un éclairement suffisant, l'installation devrait être exploitée avec le rayonnement du soleil ou la source d'éclairage artificielle HL 313.01, disponible en option.
Contenu didactique / Essais
- comprendre le fonctionnement du capteur solaire plan et du circuit solaire
- détermination de la puissance utile
- rapport entre le débit et la puissance utile
- détermination du rendement du capteur solaire
- rapport entre la différence de température (capteur solaire / environnement) et le rendement du capteur
Les grandes lignes
- transformation de l'énergie solaire en chaleur
- banc d'essai avec des éléments empruntés à la pratique
- capteur solaire à plan pivotant
- système avec échangeur thermique et deux circuits séparés
- régulateur solaire avec enregistreur de données et interface USB
- comprendre le fonctionnement du capteur solaire plan et du circuit solaire
- détermination de la puissance utile
- rapport entre le débit et la puissance utile
- détermination du rendement du capteur solaire
- rapport entre la différence de température (capteur solaire / environnement) et le rendement du capteur
Les grandes lignes
- transformation de l'énergie solaire en chaleur
- banc d'essai avec des éléments empruntés à la pratique
- capteur solaire à plan pivotant
- système avec échangeur thermique et deux circuits séparés
- régulateur solaire avec enregistreur de données et interface USB
Caractéristiques techniques
Circuit solaire
- capteur solaire
-- surface d'absorption: 2,3m^2^
-- débit nominal: 20...70L/h
-- pression de service: 1...3bar
- soupape de sûreté: 4bar
Circuit d'eau chaude
- échangeur thermique à plaques: 3kW, 10 plaques
- réservoir d'accumulation: 70L
Plages de mesure
- débit: 20...150L/h
- température: 4x 0...120°C
230V, 50Hz, 1 phase
Circuit solaire
- capteur solaire
-- surface d'absorption: 2,3m^2^
-- débit nominal: 20...70L/h
-- pression de service: 1...3bar
- soupape de sûreté: 4bar
Circuit d'eau chaude
- échangeur thermique à plaques: 3kW, 10 plaques
- réservoir d'accumulation: 70L
Plages de mesure
- débit: 20...150L/h
- température: 4x 0...120°C
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1660x800x2300mm
Poids: env. 240kg
Liste de livraison
1 banc d'essai
1 documentation didactique
Lxlxh: 1660x800x2300mm
Poids: env. 240kg
Liste de livraison
1 banc d'essai
1 documentation didactique
Techniques > Thermique > Energies Renouvelables > Énergie solaire thermique
Techniques > Thermique > Systemes domestiques de chauffage et ventilation > Chauffage domestique
Techniques > Energie Environnement > Thermique > Solaire thermique
Formations > BAC PRO TISEC
Poids: 240 Kg Delai de livraison estimé : 16 semaines
