Ref: EWTGUHL320.08

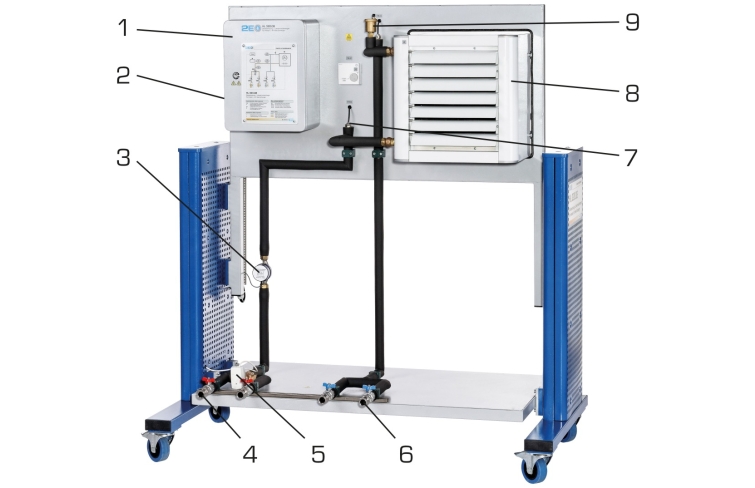

HL 320.08 Aérotherme Échangeur de chaleur eau/air avec ventilateur (Réf. 065.32008)
comme dissipateur ou source de chaleur, nécessite HL320.01/07 et en option HL320.02/03/04/05
Le module d'essai peut aussi bien être utilisé pour le chauffage domestique que pour l'absorption de chaleur ambiante de l'air extérieur.
Il peut ainsi être utilisé en tant que dissipateur de chaleur ou en tant que source de chaleur pour une pompe à chaleur.
Dans le cas du chauffage domestique, les ventilateurs de chauffage offrent la possibilité par rapport aux radiateurs de chauffage classiques d'atteindre un transfert de chaleur relativement bon, et ce, même pour des dimensions réduites.
Cet avantage permet de faire fonctionner le chauffage domestique à des températures réduites dans le circuit de chauffage.
Combiné à une pompe à chaleur, le ventilateur de chauffage représente ainsi une application souvent avantageuse d'un point de vue énergétique et économique pour le renouvellement du chauffage dans les bâtiments anciens.
Dans le cas de l'absorption de chaleur ambiante pour l'alimentation en chaleur d'une pompe à chaleur, des échangeurs de chaleur air sont souvent utilisés lorsque d'autres sources de chaleur comme les eaux souterraines ou des collecteurs géothermiques ne sont pas ou difficilement accessibles.
L'inconvénient d'un bilan énergétique particulièrement défavorable en hiver est ici compensé par l'avantage procuré par des frais d'investissements réduits.

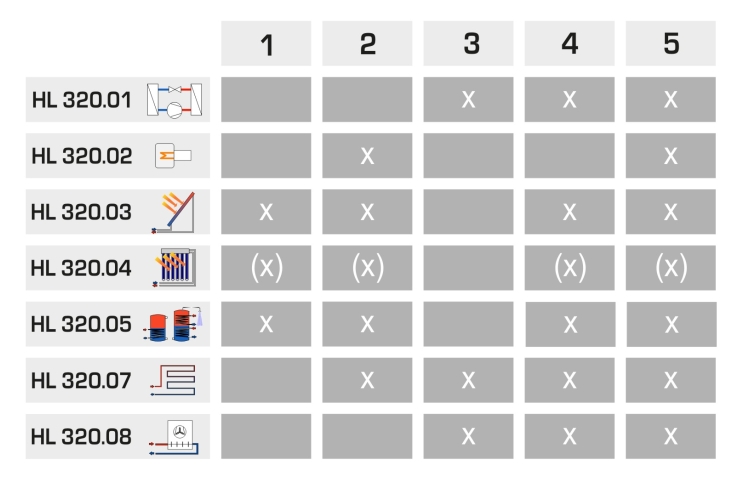

Une documentation didactique bien structurée concernant les associations de modules recommandées avec le module HL 320.08 a été conçue.
Intégrée à la documentation de l'ensemble du système HL 320, elle expose les principes de base et guide létudiant dans la réalisation des essais.
- utilisation d'un ventilo-convecteur pour le chauffage ou le refroidissement domestique
- influence de la différence de température entre l'entrée et le retour du circuit de chauffage sur l'efficacité totale d'une installation de chauffage

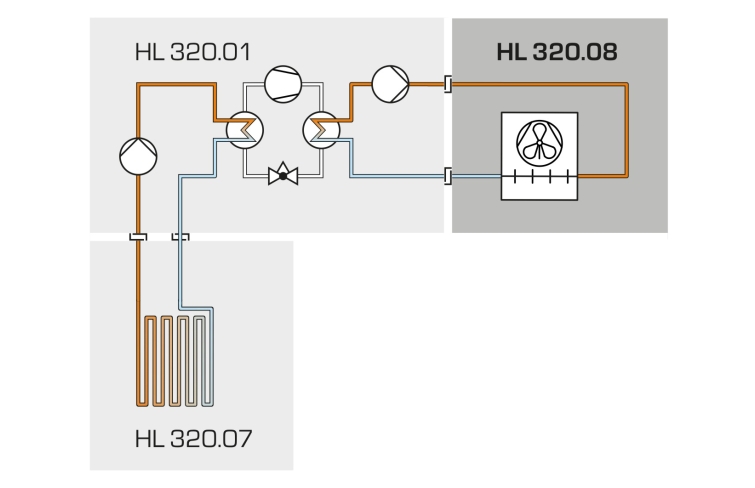

- conditions de fonctionnement en cas d'utilisation de l'échangeur de chaleur air dans un système de pompe à chaleur
- comparaison d'un échangeur de chaleur air avec d'autres sources de chaleur d'un système de pompe à chaleur
Les grandes lignes
- module d'essai pour le système modulaire HL 320 "Solaire thermique et pompe à chaleur"
- utilisation comme source de chaleur ou dissipateur de chaleur
- ventilateur axial à deux niveaux de vitesse de rotation
Les caractéristiques techniques
Ventilateur
- vitesse: 900/1400min-1
- débit de refoulement: 683/1155m3h-1
Échangeur de chaleur
- puissance nominale de refroidissement: 2kW
- pression de service max.: 10bar
Lxlxh: 1500x800x1500mm
Poids: env. 95kg
Nécessaire au fonctionnement
230V, 50/60Hz, 1 phase
