Ref: EWTIDMCS-585-STEP

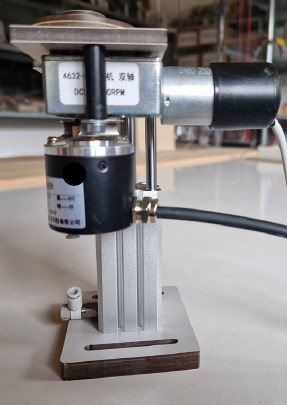

MCS-585 PPE Partie opérative: Prélèvement 3 positions à pince aspirante, moteur pas à pas
Association possible en amont: FMZ, FMZ-PE, MA, BAP, RST en aval: MA, BAB, SORT03
Un moteur à entraînement électrique est soulevé par un vérin à course courte.
Avec une pince aspirante, les pièces à usiner sont saisies à la première position par un autre module et convoyées en cercle.
Ces pièces peuvent être stockées dans n'importe quelle position (c'est-à-dire tous les 10 °, avec un disque perforé et une barrière lumineuse à fourche).
Les positions doivent être réalisées via un programme automate.
Les positions extrêmes du piston du vérin sont interrogées à l'aide de deux capteurs de proximité REED
Les fins de course du moteur sont protégées et signalées avec deux micro-interrupteurs.
La commande du vérin et l'activation du vide sont effectuées à l'aide de deux vannes électromagnétiques à 5/2 voies.
Le moteur est équipé d'un limiteur de couple.
Cela évite les dommages dus à une programmation incorrecte.
Caractéristiques techniques:
Alimentation: 24 V CC
Pneumatique: 5...6 bars non lubrifié
Capteurs: 1 vérin avec capteur
1 micro capteur
Actuateurs 1 moteur CC
1 distributeur 5/2 monostable
1 vérin
Entrée sorties API nécessaires
3 Entrées numérique
4 Sorties numérique
Raccordement 25 pôles D-SUB
Echantillons nécessaires
Cylindre 30x20mm
Dimensions 160x400x230 mm
Poids 3.0 kg
Livré avec câble D-SUB-25
A combiner avec les stations MCS:
Amont: FMZ, FMZ-PE, MA, BAP, RST
Aval: MA, BAB, SORT03
Avec une pince aspirante, les pièces à usiner sont saisies à la première position par un autre module et convoyées en cercle.
Ces pièces peuvent être stockées dans n'importe quelle position (c'est-à-dire tous les 10 °, avec un disque perforé et une barrière lumineuse à fourche).
Les positions doivent être réalisées via un programme automate.
Les positions extrêmes du piston du vérin sont interrogées à l'aide de deux capteurs de proximité REED
Les fins de course du moteur sont protégées et signalées avec deux micro-interrupteurs.
La commande du vérin et l'activation du vide sont effectuées à l'aide de deux vannes électromagnétiques à 5/2 voies.
Le moteur est équipé d'un limiteur de couple.
Cela évite les dommages dus à une programmation incorrecte.
Caractéristiques techniques:
Alimentation: 24 V CC
Pneumatique: 5...6 bars non lubrifié
Capteurs: 1 vérin avec capteur
1 micro capteur
Actuateurs 1 moteur CC
1 distributeur 5/2 monostable
1 vérin
Entrée sorties API nécessaires
3 Entrées numérique
4 Sorties numérique
Raccordement 25 pôles D-SUB
Echantillons nécessaires
Cylindre 30x20mm
Dimensions 160x400x230 mm
Poids 3.0 kg
Livré avec câble D-SUB-25
A combiner avec les stations MCS:
Amont: FMZ, FMZ-PE, MA, BAP, RST
Aval: MA, BAB, SORT03
Poids: 3 Kg
