Ref: EWTIDMCS-600

MCS-600 BAB Partie opérative: Perçage

Association possible en amont: PPE, SU, PPP en aval: PPE, SU, PPP

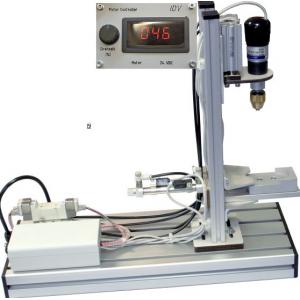

Appareil de perçage électrique à commande pneumatique permettant de transporter, de maintenir et de percer les pièces.
Une unité dalimentation linéaire transporte des pièces assemblées sous la perceuse et les bloque pneumatiquement.

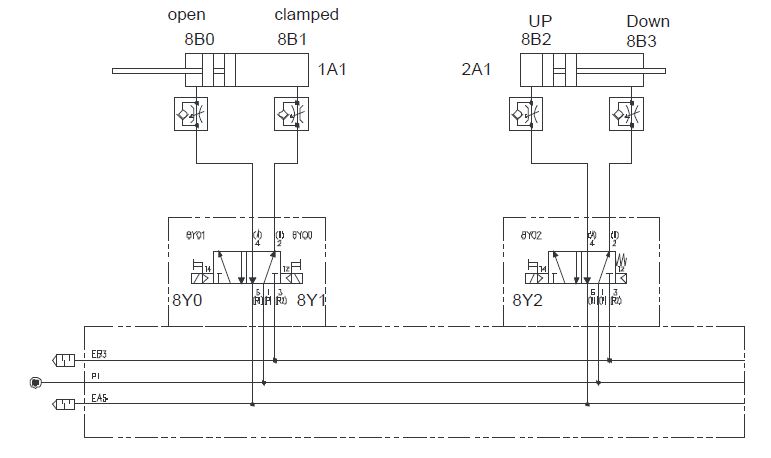

Le dispositif de forage est abaissé à l'aide d'un cylindre pneumatique non rotatif et la pièce perforée est percée.
Les positions finales des pistons de cylindre sont interrogées avec des contacts REED.
La commande des vérins est réalisée avec des distributeurs électropneumatiques.

Caractéristiques techniques:
Alimentation: 24 V CC
Pneumatique: 5...6 bars non lubrifié

Capteurs: 4 Capteurs de vérin

Actuateurs 1 Commande moteur
1 distributeur 5/2 monstable
1 distributeur 5/2 bistable
1 vérin
Entrée sorties API nécessaires
4 Entrées numérique
4 Sorties numérique
Raccordement 25 pôles D-SUB
Echantillons nécessaires
Cylindre 30x20mm
Dimensions 160x400x335 mm
Poids 3.5 kg

Livré avec câble D-SUB-25

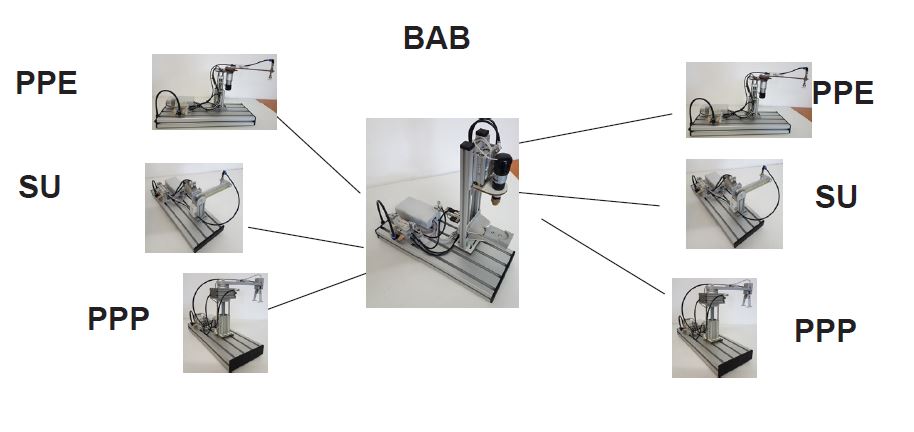

A combiner avec les stations MCS:
Amont: PPE, SU, PPP
Aval: PPE, SU, PPP



Poids: 3.5 Kg
Gamme MCS partie opérative en automatisme
