Le bras pivotant déplace les pièces entre deux stations MCS.
Un bras pneumatique pivotant jusqu'à 180 °, réglable en continu, transporte les pièces avec une pince à vide.
Un générateur de vide est monté sur la station.
Les positions finales des pistons de cylindre sont interrogées via des capteurs de proximité REED.

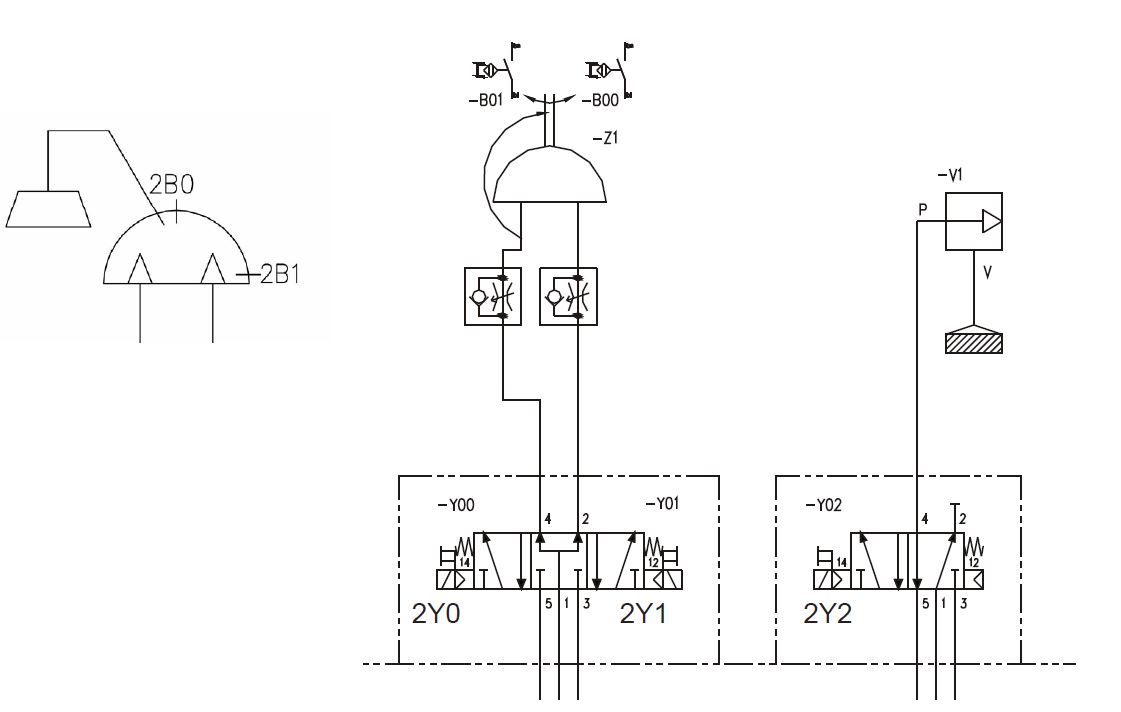

La commande des cylindres est effectuée avec des électrovannes à commande électrique.

Caractéristiques techniques:
Alimentation: 24 V CC
Pneumatique: 5...6 bars non lubrifié
Capteurs: 2 interrupteurs de vérin
Actuateurs 1 distributeur pneumatique monostable 5/2
1 distributeur pneumatique NO 5/3
1 Unité pivotante
1 Ejecteur
Entrée sorties API nécessaires
2 Entrées numérique
3 Sorties numérique
Raccordement 25 pôles D-SUB
Echantillons nécessaires
Cylindre 30x20mm
Dimensions 160x400x300 mm
Poids 2.1 kg

Livré avec câble D-SUB-25

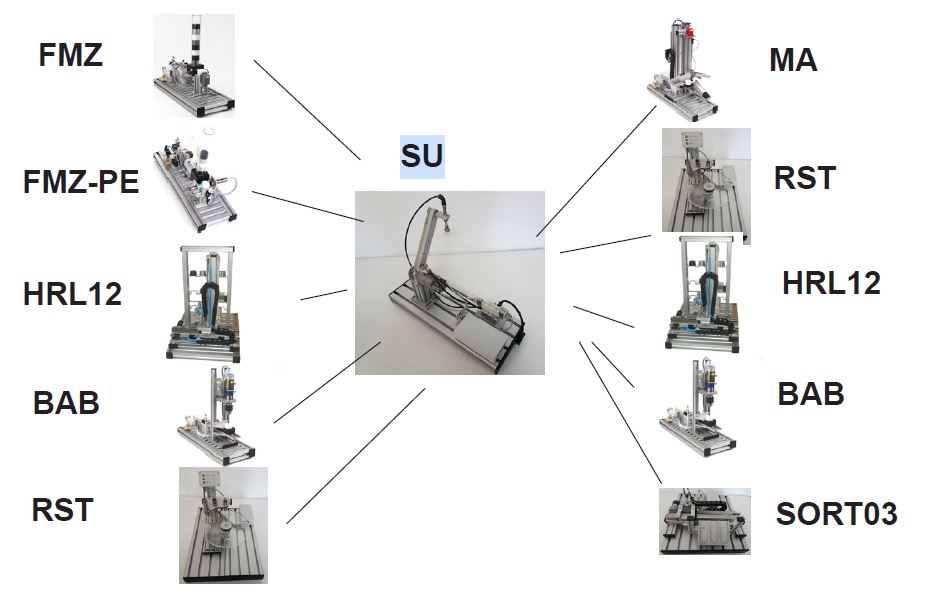

A combiner avec les stations MCS:
Amont: FMZ, FMZ-PE, HRL12, BAB, RST
Aval: MA, RST, HRL12, BAB, SORT03

Poids: 2.1 Kg
