Ref: EWTIDMCS-520
MCS-520 MA Partie opérative, Mesure analogique de l'épaisseur
Association possible en amont: SU, PPE, PPP, en aval: RST, BAB, SORT03
Un signal de tension analogique plage 0 ... 10V permet de mesurer l'épaisseur du matériau.
La pièce à usiner peut être transférée dans une position intermédiaire du dispositif de levage via une goulotte ou être déchargée dans la position la plus basse.
Les positions finales du piston du vérin sont interrogées via des capteurs de proximité REED.

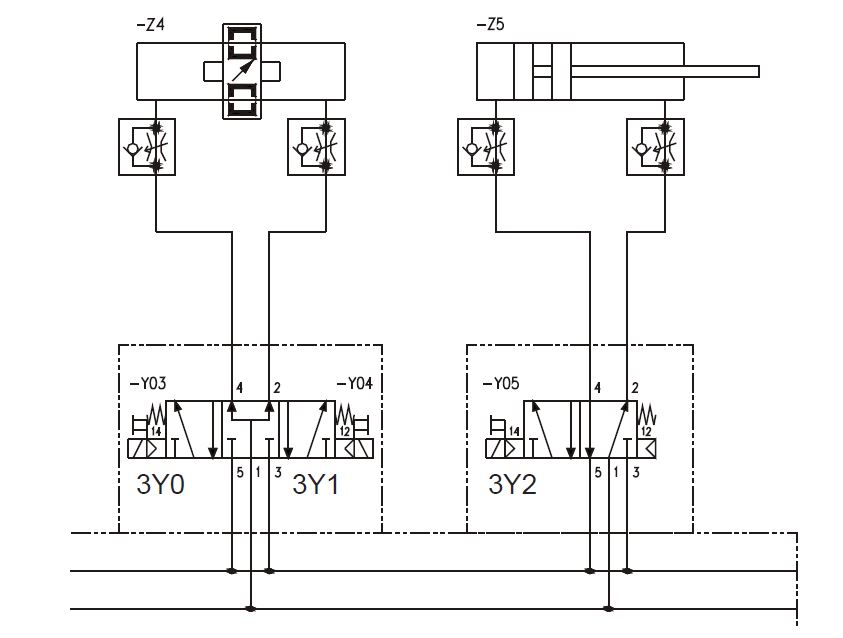

La commande des vérins est effectuée avec une vanne à 5/2 voies à commande électrique.
Caractéristiques techniques:
Alimentation: 24 V CC
Pneumatique: 5...6 bars non lubrifié
Capteurs: 2 interrupteurs de vérin
3 contacteurs REED
1 système de mesure analogique
Actuateurs 1 distributeur pneumatique monostable 5/2
1 distributeur pneumatique NO 5/3
1 vérin sans tige
Entrée sorties API nécessaires:
4 Entrées numérique
3 Sorties numérique
1 Entrée analogique
Raccordement 25 pôles D-SUB
Echantillons nécessaires:
Cylindre 30x20mm
Dimensions 160x400x400 mm
Poids 3 kg
Livré avec câble D-SUB-25

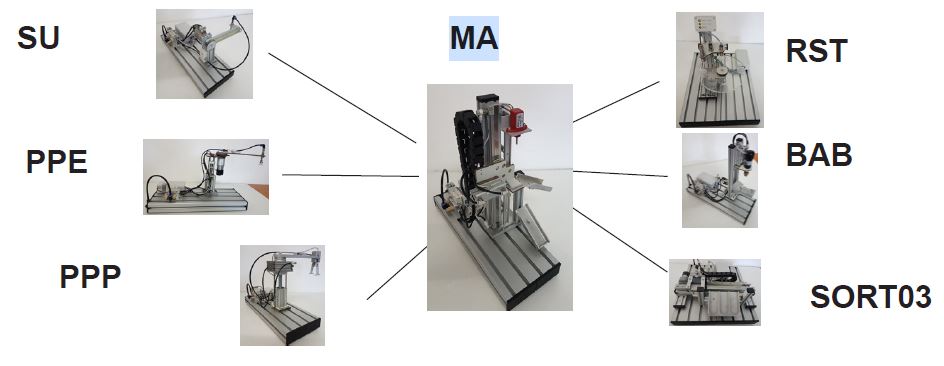

A combiner avec les stations MCS:
Amont: SU, PPE, PPP
Aval: RST, BAB, SORT03
