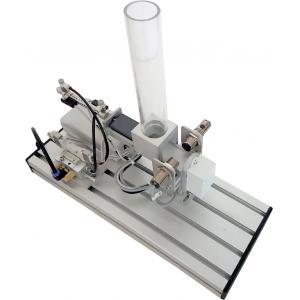

D'un magasin vertical, les pièces à usiner sont séparées et placées sur une plateforme.
Le niveau du magasin est interrogé avec un capteur optique et la présence de la pièce sur la plateforme par un micro-interrupteur.
Les propriétés matérielles de la pièce sont déterminées au moyen d'un capteur optique et inductif.

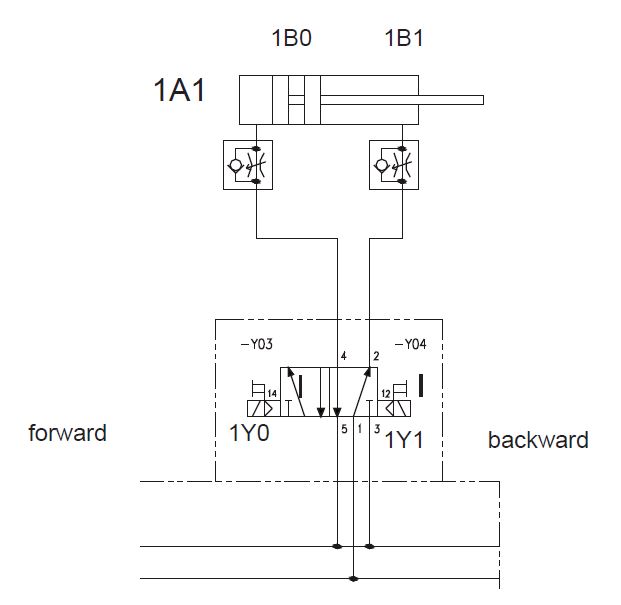

Un cylindre à double effet pousse les pièces individuellement hors du chargeur.
Les positions finales du piston du cylindre sont détectées par des des capteurs de proximité REED.
La commande du vérin est effectuée avec une vanne à 5/2 voies à commande électrique

Caractéristiques techniques:
Alimentation: 24 V CC
Pneumatique: 5...6 bars non lubrifié
Capteurs: 2 interrupteurs de vérin
1 Barrière optique
1 micro switch
1 capteur optique
1 capteur inductif
Actuateurs 1 distributeur pneumatique bistable 5/2
1 vérin pneumatique
Entrée sorties API nécessaires
6 Entrées numérique
2 Sorties numérique
Raccordement 25 pôles D-SUB
Echantillons nécessaires
Cylindre 30x20mm
Dimensions 160x400x340 mm
Poids 2.7 kg

Livré avec câble D-SUB-25

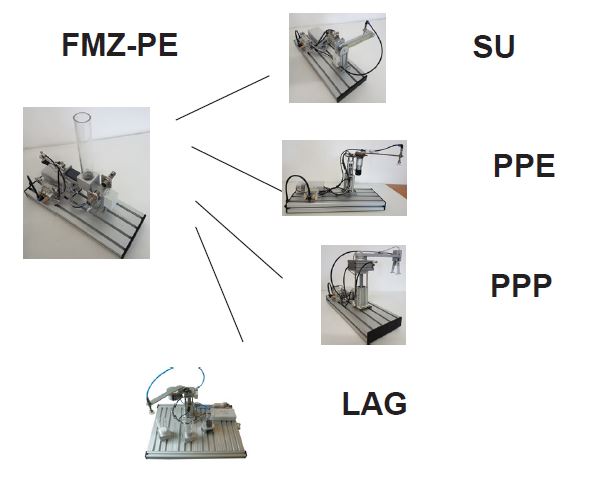

A combiner avec les stations MCS:
Amont:
Aval: SU, PPE, PPP, LAG

Poids: 2.7 Kg
