Ref: EWTIDMCS-500-RFID
MCS-500-RFID FMZ-PE Partie opérative: Magasin stockage vertical avec tête de lecture, écriture RFID
Association possible en aval SU, PPE, PPP, LAG
Avec la variante RFID, les 2 capteurs (Inductif et optique) sont remplacés par une tête de lecture / écriture RFIF, nécessite le module IO-LINK-Master
D'un magasin vertical, les pièces à usiner sont séparées et placées sur une plateforme.
Le niveau du magasin est interrogé avec un capteur optique et la présence de la pièce sur la plateforme par un micro-interrupteur.

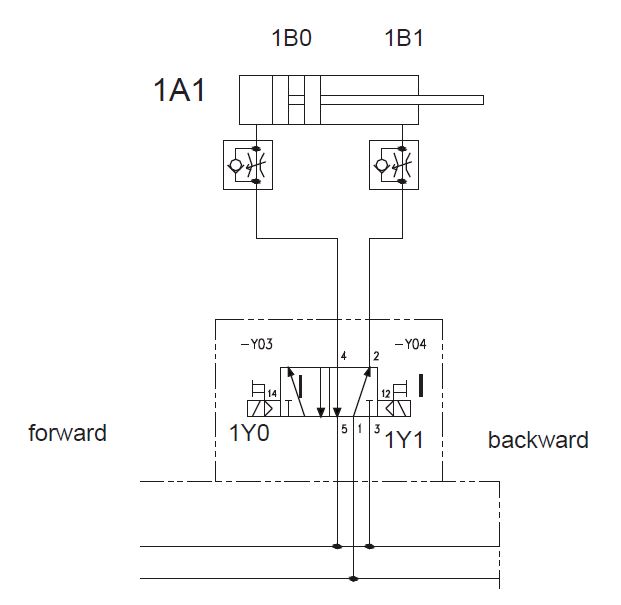

Un cylindre à double effet pousse les pièces individuellement hors du chargeur.
Les positions finales du piston du cylindre sont détectées par des des capteurs de proximité REED.
La commande du vérin est effectuée avec une vanne à 5/2 voies à commande électrique
Caractéristiques techniques:
Alimentation: 24 V CC
Pneumatique: 5...6 bars non lubrifié
Capteurs: 2 interrupteurs de vérin
1 Barrière optique
1 micro switch
1 Tête de lecture-Ecriture RFID
Actuateurs 1 distributeur pneumatique bistable 5/2
1 vérin pneumatique
Entrée sorties API nécessaires
6 Entrées numérique
2 Sorties numérique
Raccordement 25 pôles D-SUB
Echantillons nécessaires
Cylindre 30x20mm
Dimensions 160x400x340 mm
Poids 2.7 kg
Livré avec câble D-SUB-25

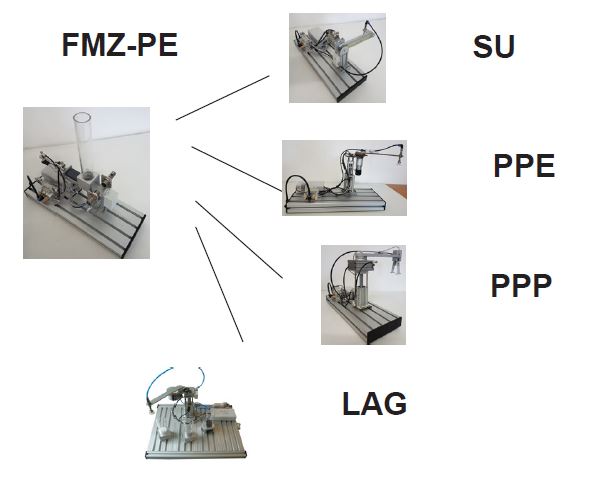

A combiner avec les stations MCS:
Amont:
Aval: SU, PPE, PPP, LAG
D'un magasin vertical, les pièces à usiner sont séparées et placées sur une plateforme.
Le niveau du magasin est interrogé avec un capteur optique et la présence de la pièce sur la plateforme par un micro-interrupteur.
Un cylindre à double effet pousse les pièces individuellement hors du chargeur.
Les positions finales du piston du cylindre sont détectées par des des capteurs de proximité REED.
La commande du vérin est effectuée avec une vanne à 5/2 voies à commande électrique
Caractéristiques techniques:
Alimentation: 24 V CC
Pneumatique: 5...6 bars non lubrifié
Capteurs: 2 interrupteurs de vérin
1 Barrière optique
1 micro switch
1 Tête de lecture-Ecriture RFID
Actuateurs 1 distributeur pneumatique bistable 5/2
1 vérin pneumatique
Entrée sorties API nécessaires
6 Entrées numérique
2 Sorties numérique
Raccordement 25 pôles D-SUB
Echantillons nécessaires
Cylindre 30x20mm
Dimensions 160x400x340 mm
Poids 2.7 kg
Livré avec câble D-SUB-25
A combiner avec les stations MCS:
Amont:
Aval: SU, PPE, PPP, LAG
Poids: 2.7 Kg
