D'un magasin vertical, les pièces à usiner sont placées sur une plateforme.
Le niveau du magasin est interrogé avec un capteur optique et la présence de la pièce sur la plateforme par un micro-interrupteur.
Un cylindre à double effet pousse les pièces individuellement hors du chargeur.
Les positions finales du piston du cylindre sont détectées par des capteurs de proximité REED.

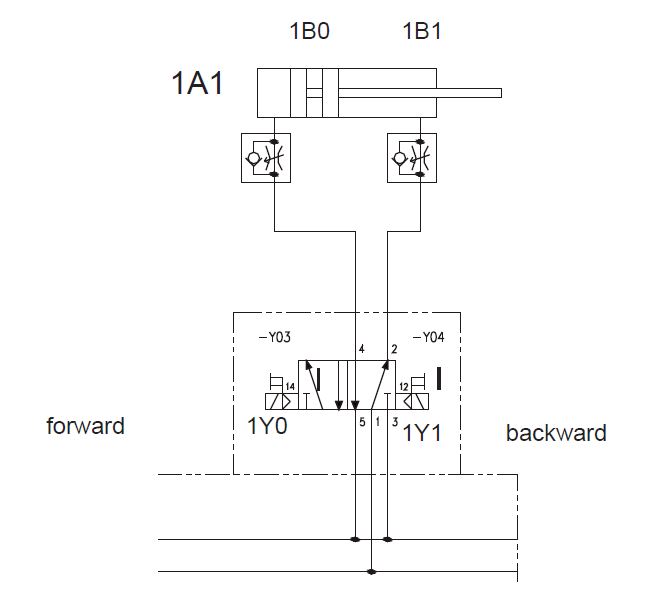

La commande du vérin est effectuée avec une vanne à 5/2 voies à commande électrique

Contenu didactique:
- Sortir les pièces d'un magasin vertical
- gérer les problèmes de colision
- photocellule
- Microrupteur pour la détection de position
- vérin double effet
- Vannes 5/2 voies
- Régulation de l'air d'échappement
- RFID et IO-Link avec option

Caractéristiques techniques:
Alimentation: 24 V CC
Pneumatique: 5...6 bars non lubrifié
Capteurs: 2 interrupteurs de vérin
1 Barrière optique
1 micro switch
Actuateurs 1 distributeur pneumatique bistable 5/2
1 vérin pneumatique
Entrée sorties API nécessaires
4 Entrées numérique
2 Sorties numérique
Raccordement 25 pôles D-SUB
Echantillons nécessaires
Cylindre 30x20mm
Dimensions 160x400x340 mm
Poids 2.5 kg

Livré avec câble D-SUB-25

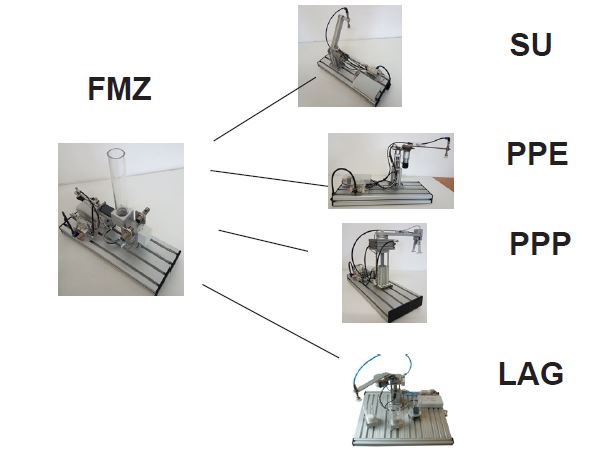

A combiner avec les stations MCS:
Amont:
Aval: SU, PPE, PPP, LAG

Poids: 2.5 Kg
