Ref: EWTIDMCS-585-SC
MCS-585 PPE Partie opérative: Prélèvement 3 positions à pince aspirante. avec contrôle vitesse
Association possible en amont: FMZ, FMZ-PE, MA, BAP, RST en aval: MA, BAB, SORT03
Avec une pince aspirante, les piè ces à usiner sont saisies à la premiè re position par un autre module et convoyé es en cercle.
Ces piè ces peuvent ê tre stocké es dans n'importe quelle position (c'est-à -dire tous les 10 º , avec un disque perforé et une barriè re lumineuse à fourche).
Les positions doivent ê tre ré alisé es via un programme automate.
Les positions extrê mes du piston du vé rin sont interrogé es à l'aide de deux capteurs de proximité REED
Les fins de course du moteur sont proté gé es et signalé es avec deux micro-interrupteurs.
La commande du vé rin et l'activation du vide sont effectué es à l'aide de deux vannes é lectromagné tiques à 5/2 voies.
Le moteur est é quipé d'un limiteur de couple.
Cela é vite les dommages dus à une programmation incorrecte.
Caracté ristiques techniques:
Alimentation: 24 V CC
Pneumatique: 5...6 bars non lubrifié
Capteurs: 1 vé rin avec capteur
1 microcapteur
Actuateurs 1 moteur CC

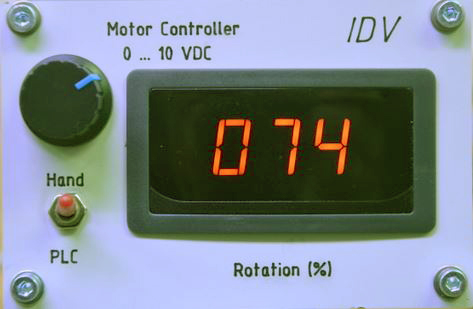

Avec boîtier de commande pour réglage de la vitesse 0...100% avec afficheur numérique, interrupteur pour commande par API
1 distributeur 5/2 monstable
1 vé rin
Entré e sorties API né cessaires
3 Entré es numé rique
4 Sorties numé rique
Raccordement 25 pô les D-SUB
Echantillons né cessaires
Cylindre 30x20mm
Dimensions 160x400x230 mm
Poids 3.0 kg
Livré avec câ ble D-SUB-25
A combiner avec les stations MCS:
Amont: FMZ, FMZ-PE, MA, BAP, RST
Aval: MA, BAB, SORT03
