Ref: EWTGUPT500
PT 500 Système de diagnostic de machines, appareil de base (Réf. 052.50000)
Nécessite : Acquisition mesure PT500.04
Afin déviter tout endommagement important des machines et dassurer la réalisation en temps et en heure des opérations de maintenance, il faut avoir connaissance de létat des machines.
De manière générale, on obtient une bonne évaluation de létat dune machine ou des pièces de la machine en étudiant le type et la taille de ses vibrations.
Le système de diagnostic de machines permet de simuler certains dommages et détudier leurs répercussions sur le spectre des vibrations.
Lappareil de base PT 500 permet de réaliser des exercices de mesure de vibrations (mesure du déplacement, de la vitesse de vibration et de laccélération dans le domaine temporel-fréquentiel).
Il peut également être utilisé pour léquilibrage in situ de rotors rigides et lalignement darbres.

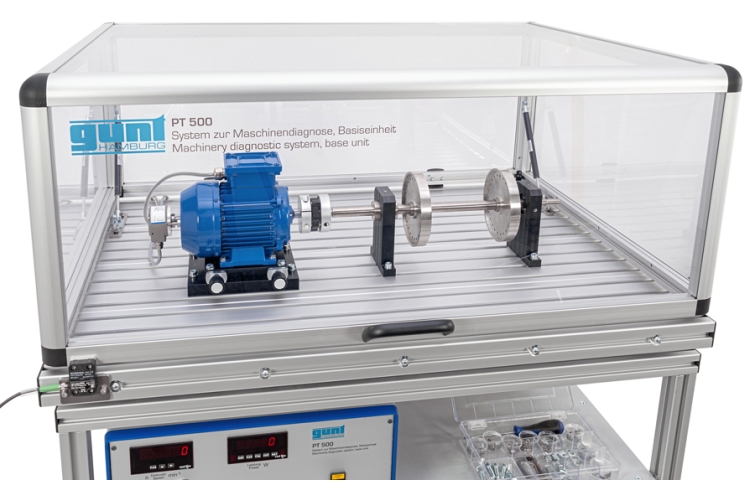

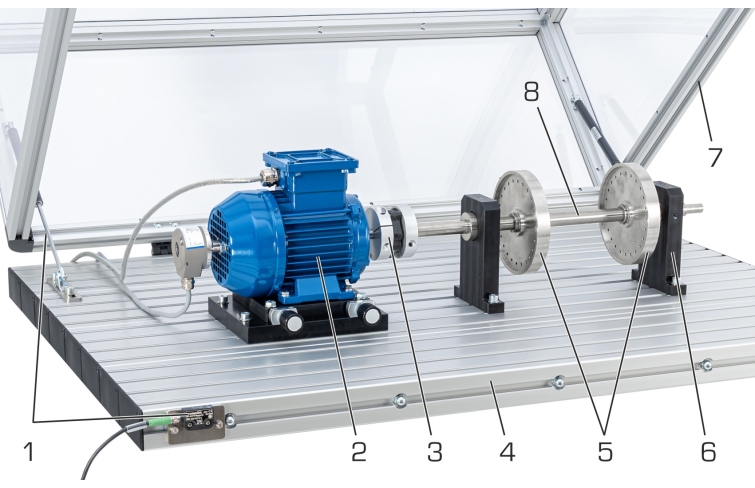

Les principaux composants de lappareil de base sont les composants mécaniques (accouplement, paliers et arbre avec rotors), le moteur dentraînement à vitesse de rotation variable via convertisseur de fréquence et génératrice tachymétrique ainsi que lappareil daffichage et de commande avec affichage numérique de la puissance et de la vitesse de rotation.
La semelle du moteur repose sur un chariot de moteur, de sorte que le moteur peut être aligné.
La grande plaque de base daluminium avec rainures de guidage permet un montage rapide, flexible et précis des différents composants dessai.
Un capot de protection transparent assure la sécurité nécessaire en fonctionnement et permet une observation aisée des essais.

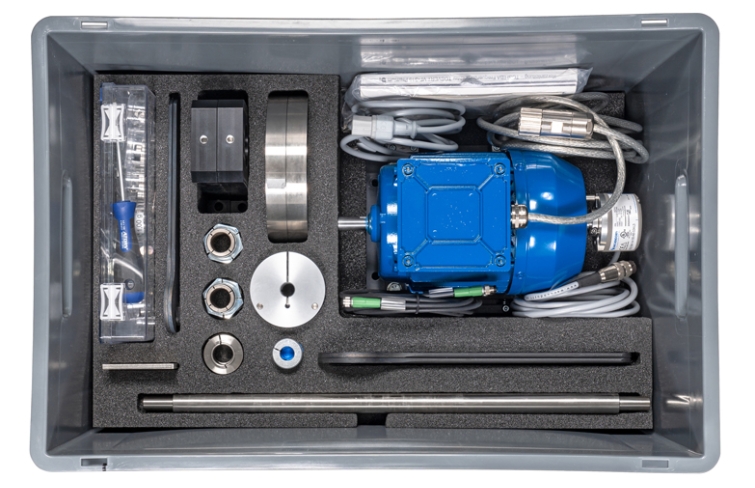

Un système de rangement pratique abrite efficacement toutes les pièces.

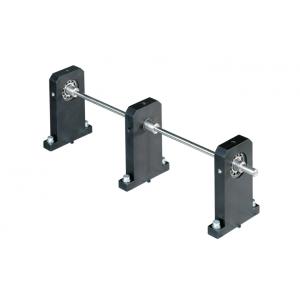

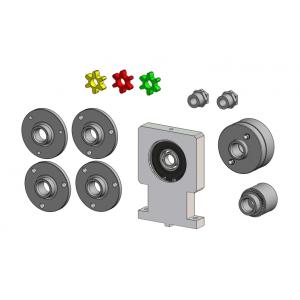

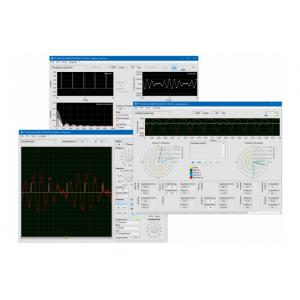

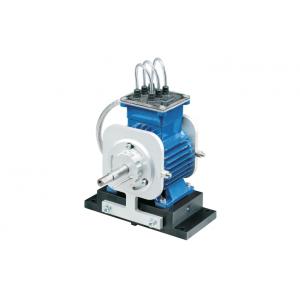

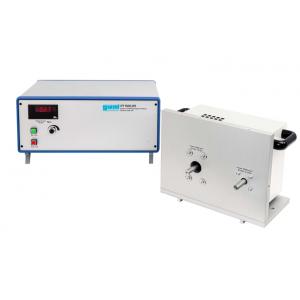

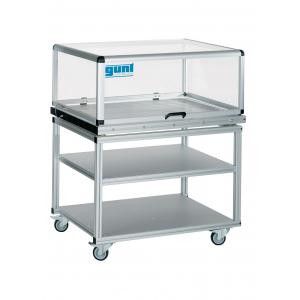

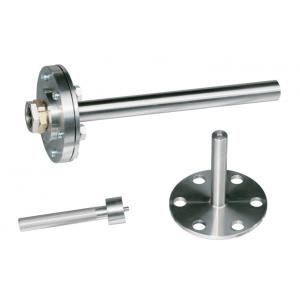

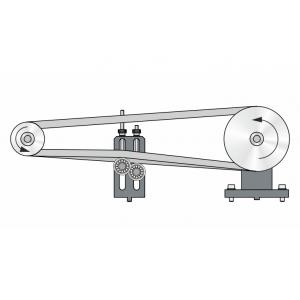

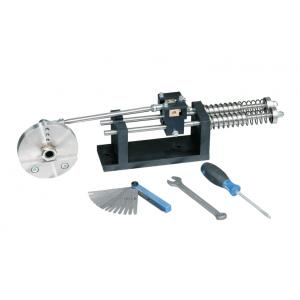

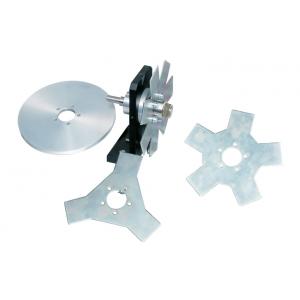

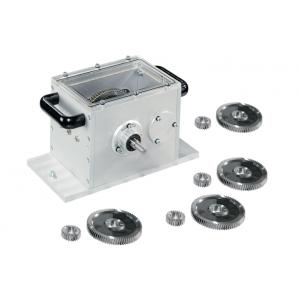

Lanalyseur de vibrations assisté par ordinateur PT 500.04 est nécessaire pour la mesure et linterprétation de tous les essais. Les jeux daccessoires PT 500.10 à PT 500.19 permettent la simulation reproductible de différents dommages. Le chariot mobile PT 500.01 est recommandé pour lutilisation flexible du système dapprentissage.
De manière générale, on obtient une bonne évaluation de létat dune machine ou des pièces de la machine en étudiant le type et la taille de ses vibrations.
Le système de diagnostic de machines permet de simuler certains dommages et détudier leurs répercussions sur le spectre des vibrations.
Lappareil de base PT 500 permet de réaliser des exercices de mesure de vibrations (mesure du déplacement, de la vitesse de vibration et de laccélération dans le domaine temporel-fréquentiel).
Il peut également être utilisé pour léquilibrage in situ de rotors rigides et lalignement darbres.
Les principaux composants de lappareil de base sont les composants mécaniques (accouplement, paliers et arbre avec rotors), le moteur dentraînement à vitesse de rotation variable via convertisseur de fréquence et génératrice tachymétrique ainsi que lappareil daffichage et de commande avec affichage numérique de la puissance et de la vitesse de rotation.
La semelle du moteur repose sur un chariot de moteur, de sorte que le moteur peut être aligné.
La grande plaque de base daluminium avec rainures de guidage permet un montage rapide, flexible et précis des différents composants dessai.
Un capot de protection transparent assure la sécurité nécessaire en fonctionnement et permet une observation aisée des essais.
Un système de rangement pratique abrite efficacement toutes les pièces.
Lanalyseur de vibrations assisté par ordinateur PT 500.04 est nécessaire pour la mesure et linterprétation de tous les essais. Les jeux daccessoires PT 500.10 à PT 500.19 permettent la simulation reproductible de différents dommages. Le chariot mobile PT 500.01 est recommandé pour lutilisation flexible du système dapprentissage.
Contenu didactique / Essais
- introduction à la technique de mesure des vibrations sur des systèmes de machines en rotation:
-- principes de base de la mesure de vibrations d'arbres et de paliers
-- grandeurs de base et paramètres

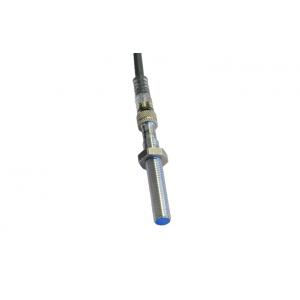

-- capteurs et instruments de mesure
-- influences de la vitesse de rotation et et de la disposition des arbres
-- influences de la position des capteurs

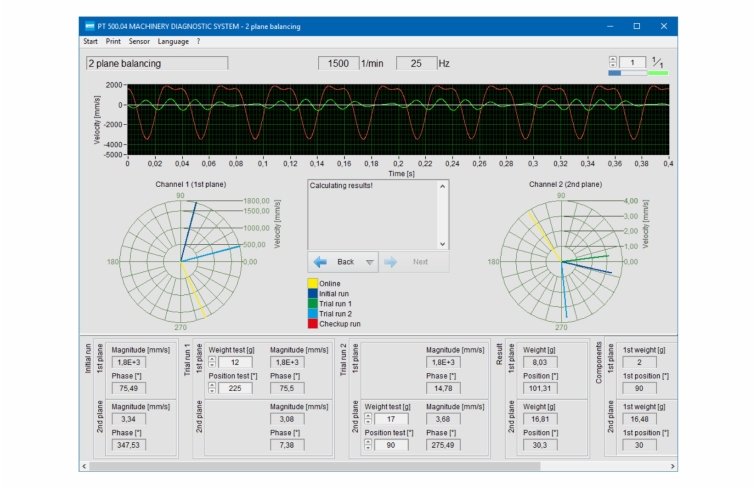

- équilibrage sur site d'arbres rigides
- influence de l'alignement du moteur et de laccouplement
- compréhension et interprétation des spectres de fréquences
- manipulation d'un analyseur de vibrations assisté par ordinateur
Les grandes lignes
- unité de base pour la réalisation de nombreux essais de diagnostic de machines avec utilisation de jeux d'accessoires modulaires
- plaque de base en profilé d'aluminium pour le montage rapide et flexible des différents expériences
Les caractéristiques techniques
Plaque de base Lxl: 1100x800
- M8-rainures, distance=50mm
Moteur asynchrone avec convertisseur de fréquence
- puissance motrice: 0,37kW
- vitesse de rotation nominale: 2800min^-1^
- plage de vitesses de rotation via convertisseur de fréquence: 100...6000min^-1^
- appareil d'affichage et de commande avec affichage numérique de la puissance et de la vitesse de rotation
2 arbres: Ø=20mm, longueur 300mm, 500mm
2 volants déséquilibrés: Ø=150mm, chacun 1675g, avec masses d'équilibrage interchangeables (vis)

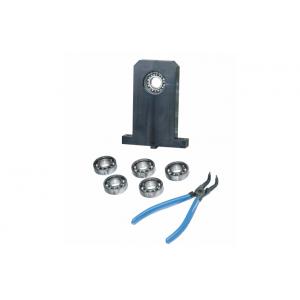

2 paliers: les paliers à roulement sont interchangeables
Accouplement Controlflex ^R^, couple nominal: 15Nm
230V, 50Hz, 1 phase
- introduction à la technique de mesure des vibrations sur des systèmes de machines en rotation:
-- principes de base de la mesure de vibrations d'arbres et de paliers
-- grandeurs de base et paramètres
-- capteurs et instruments de mesure
-- influences de la vitesse de rotation et et de la disposition des arbres
-- influences de la position des capteurs
- équilibrage sur site d'arbres rigides
- influence de l'alignement du moteur et de laccouplement
- compréhension et interprétation des spectres de fréquences
- manipulation d'un analyseur de vibrations assisté par ordinateur
Les grandes lignes
- unité de base pour la réalisation de nombreux essais de diagnostic de machines avec utilisation de jeux d'accessoires modulaires
- plaque de base en profilé d'aluminium pour le montage rapide et flexible des différents expériences
Les caractéristiques techniques
Plaque de base Lxl: 1100x800
- M8-rainures, distance=50mm
Moteur asynchrone avec convertisseur de fréquence
- puissance motrice: 0,37kW
- vitesse de rotation nominale: 2800min^-1^
- plage de vitesses de rotation via convertisseur de fréquence: 100...6000min^-1^
- appareil d'affichage et de commande avec affichage numérique de la puissance et de la vitesse de rotation
2 arbres: Ø=20mm, longueur 300mm, 500mm
2 volants déséquilibrés: Ø=150mm, chacun 1675g, avec masses d'équilibrage interchangeables (vis)
2 paliers: les paliers à roulement sont interchangeables
Accouplement Controlflex ^R^, couple nominal: 15Nm
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1100x800x500mm (plaque de base + capot)
Lxlxh: 475x420x200mm (appareil de commande)
Lxlxh: 600x390x325mm (système de rangement)
Poids: env. 95kg (total)
Lxlxh: 1100x800x500mm (plaque de base + capot)
Lxlxh: 475x420x200mm (appareil de commande)
Lxlxh: 600x390x325mm (système de rangement)
Poids: env. 95kg (total)
Techniques > Mécanique > Diagnostique des machines
Techniques > Maintenance - Productique > Diagnostique des machines
Techniques > Energie Environnement > Hydraulique - Eolien > Énergie éolienne : maintenance
Formations > BTS MS > Systèmes éoliens
Formations > BTS MS > Systèmes de production
Poids: 95 Kg Delai de livraison estimé : 16 semaines
