Sur les machines rotatives, les balourds sont souvent à lorigine de vibrations et bruits gênants.
Lors dun balourd, laxe principal dinertie ou le centre de gravité de la pièce rotative de la machine est en dehors de son axe de rotation.
Lajout ou le retrait de masses permet de déplacer le centre de gravité, ou laxe principal dinertie, de manière à ce que les deux axes correspondent avec laxe de rotation.
Ce procédé est appelé équilibrage.
La pièce de la machine est alors équilibrée et fonctionne sans vibration.
À laide de lappareil dessai TM 170, on peut démontrer de manière explicite le balourd et le procédé déquilibrage.

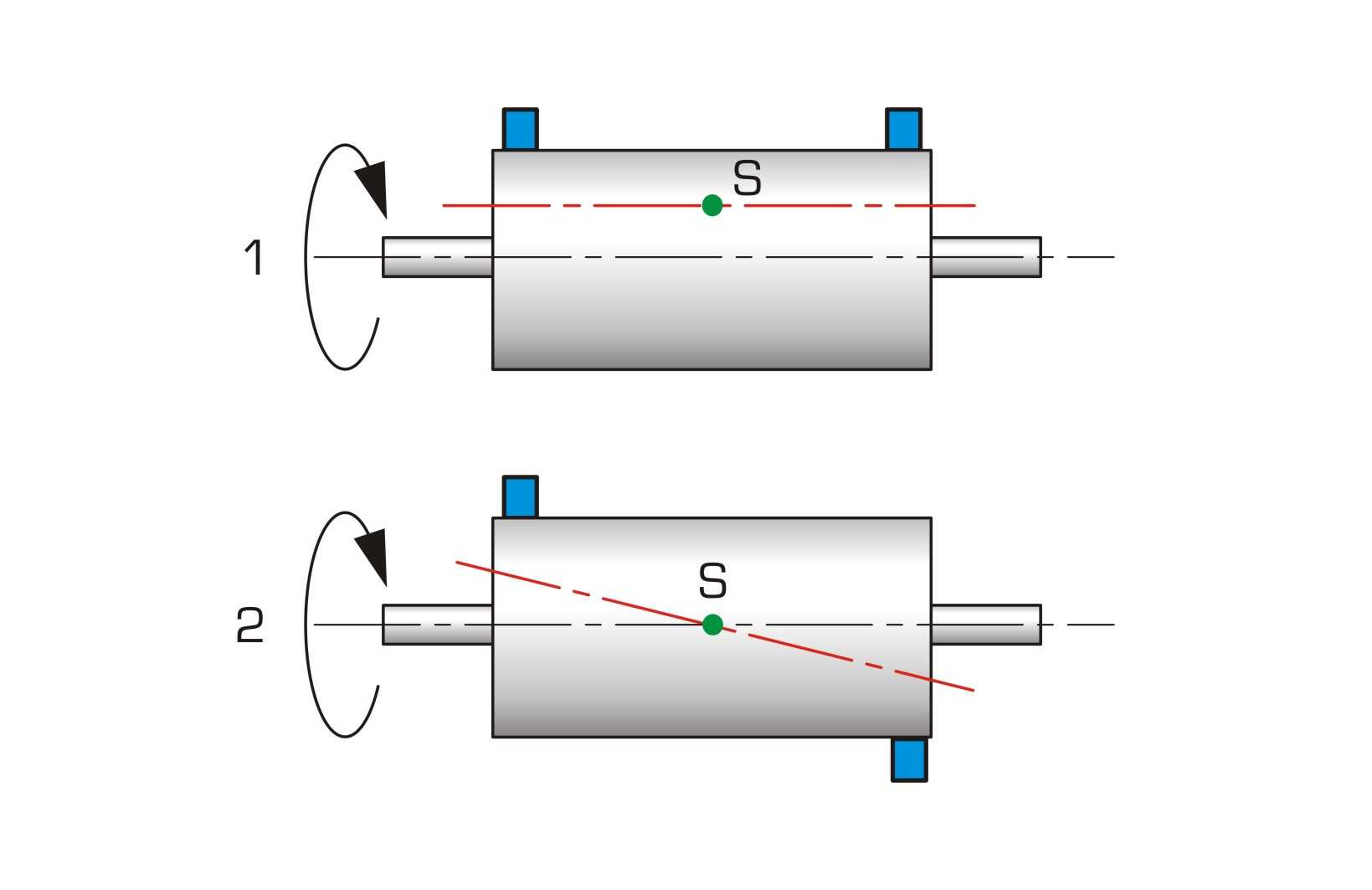

La différence entre un balourd statique et un balourd dynamique peut être montrée.
Les balourds peuvent être déterminés et équilibrés par le biais de mesures adéquates.

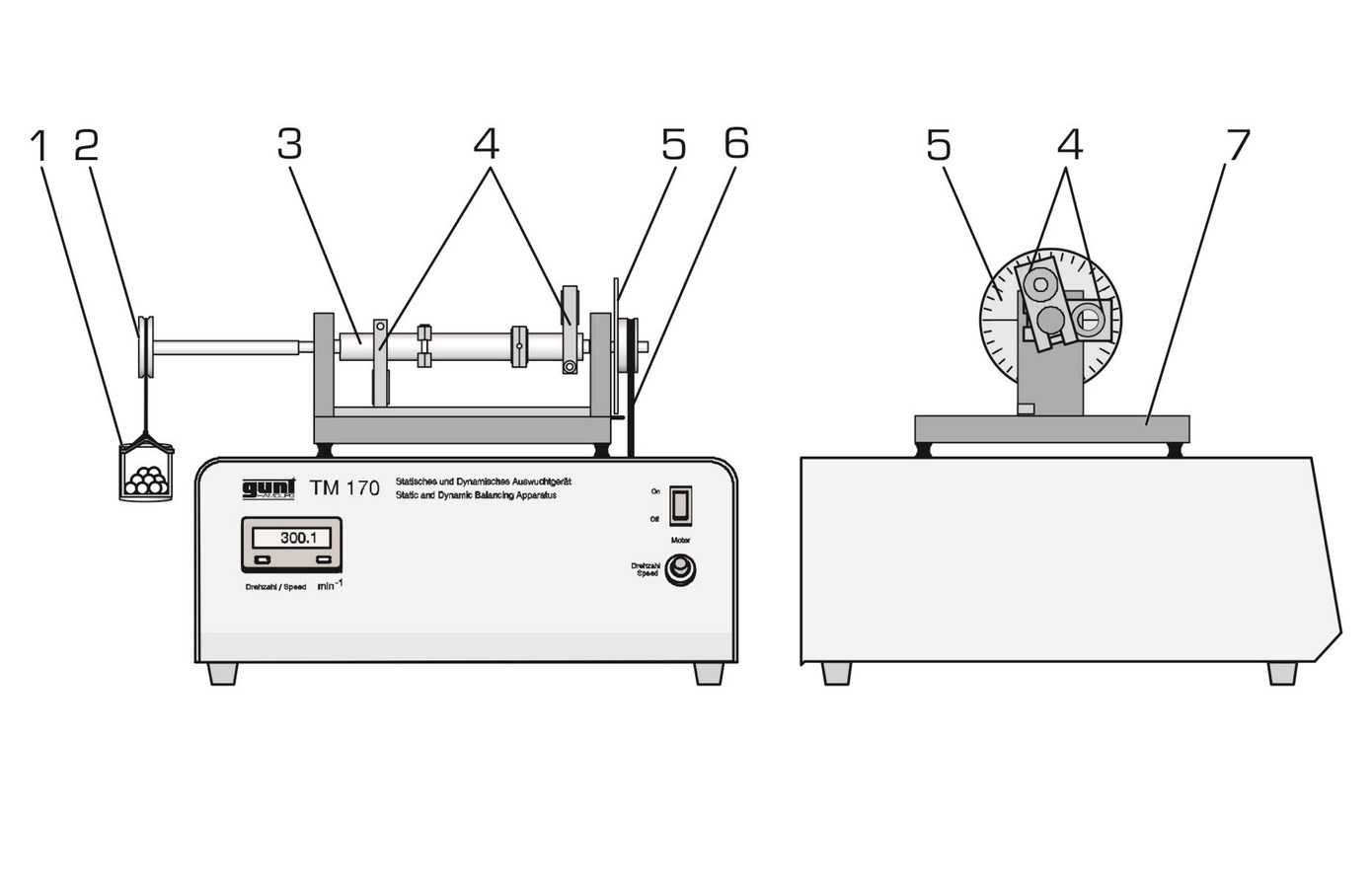

Lélément principal de lappareil dessai est un arbre lisse sur lequel on peut fixer quatre masses de balourd variables, dans les positions angulaires et axiales que lon souhaite.
Larbre est monté sur un roulement à billes.
Lentraînement est assuré par un moteur électrique à vitesse de rotation variable et une courroie.
La vitesse de rotation de larbre est affichée numériquement.

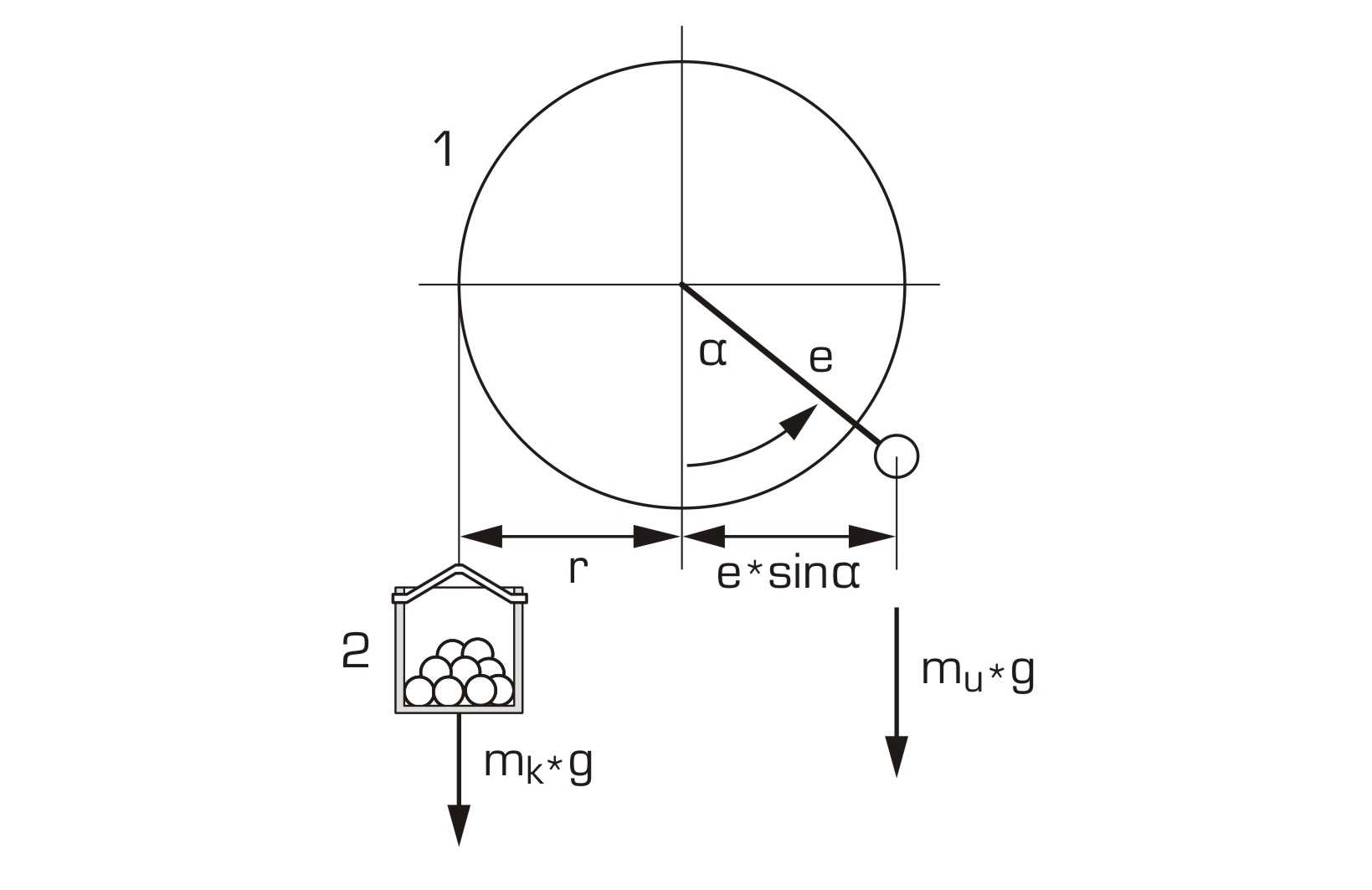

Pour déterminer le balourd, on applique un moment externe défini par le biais dune poulie de courroies supplémentaire avec des poids.
Ce moment est comparé au moment des masses de balourd.
Un capot transparent protège laccès aux pièces rotatives et permet de bien voir larbre.
Le palier élastique de la fondation permet déviter les vibrations indésirables.

Techniques > Mécanique > Dynamique > Vitesse critique et équilibrage

Poids: 30 Kg
Delai de livraison estimé : 5 semaines
