PT 500.04 Analyseur de vibrations assisté par ordinateur (Réf. 052.50004)
Nécessite : PT500
L'analyseur de vibrations assisté par ordinateur a été développé spécialement pour permettre l'interprétation des essais pour le diagnostic de machine de la série PT 500.
Mais l'appareil de mesure peut également être utilisé avec profit pour de nombreux autres essais relatifs aux vibrations (p. ex. TM 150).

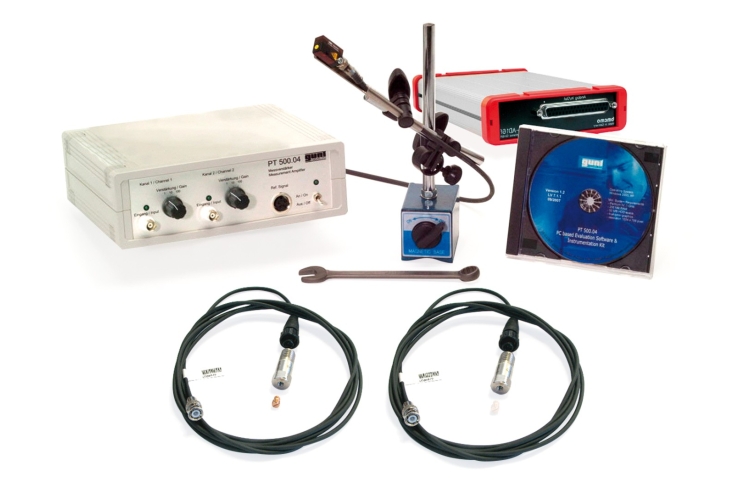

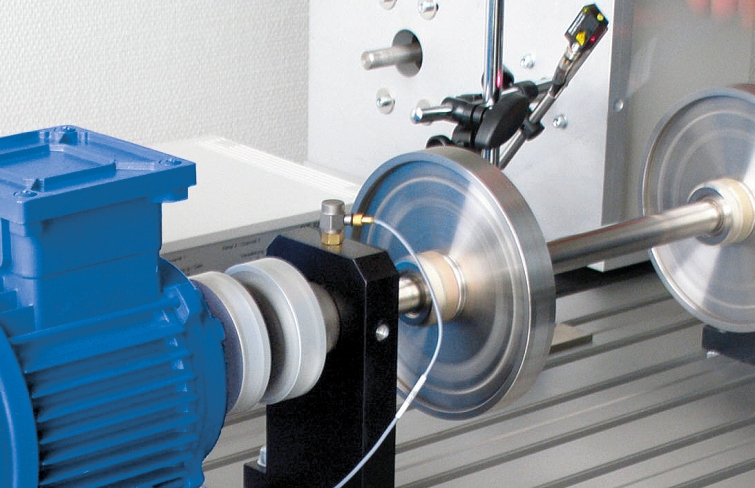

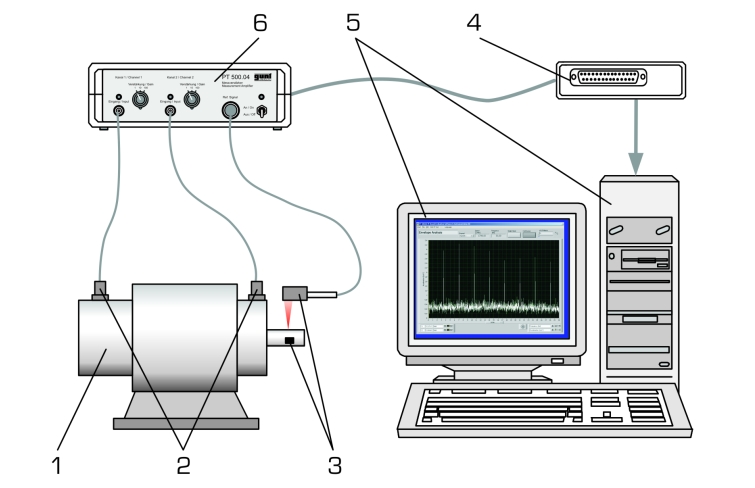

Le système comprend deux capteurs d'accélération, un capteur de vitesse de rotation, un amplificateur de mesure à gain ajustable, un box USB et un logiciel d'analyse.
Les caractéristiques du logiciel d'analyse sont les suivantes: oscilloscope bicanal pour les essais dans le domaine temporel, analyseur de spectre bicanal pour les essais dans le domaine fréquentiel, appareil de mesure de l'intensité de vibration, analyse d'enveloppe pour les effets de chocs et les dommages des paliers à roulement, filtre suiveur pour l'enregistrement de courbes de montée en puissance, représentation des orbitales et module d'équilibrage in situ des rotors rigides dans un et deux plans.
Le logiciel permet d'appliquer différentes méthodes d'analyse à un signal de vibration et d'en comparer l'efficacité.
Il devient ainsi facile de déterminer les avantages et les inconvénients des différentes techniques.
Le processus d'équilibrage est expliqué pas à pas.
Le logiciel possède une interface claire et est facile d'utilisation. Une aide en ligne explique les différentes fonctions.
Les résultats des mesures peuvent être imprimés.
Les câbles, supports et éléments de fixation sont fournis.
Mais l'appareil de mesure peut également être utilisé avec profit pour de nombreux autres essais relatifs aux vibrations (p. ex. TM 150).
Le système comprend deux capteurs d'accélération, un capteur de vitesse de rotation, un amplificateur de mesure à gain ajustable, un box USB et un logiciel d'analyse.
Les caractéristiques du logiciel d'analyse sont les suivantes: oscilloscope bicanal pour les essais dans le domaine temporel, analyseur de spectre bicanal pour les essais dans le domaine fréquentiel, appareil de mesure de l'intensité de vibration, analyse d'enveloppe pour les effets de chocs et les dommages des paliers à roulement, filtre suiveur pour l'enregistrement de courbes de montée en puissance, représentation des orbitales et module d'équilibrage in situ des rotors rigides dans un et deux plans.
Le logiciel permet d'appliquer différentes méthodes d'analyse à un signal de vibration et d'en comparer l'efficacité.
Il devient ainsi facile de déterminer les avantages et les inconvénients des différentes techniques.
Le processus d'équilibrage est expliqué pas à pas.
Le logiciel possède une interface claire et est facile d'utilisation. Une aide en ligne explique les différentes fonctions.
Les résultats des mesures peuvent être imprimés.
Les câbles, supports et éléments de fixation sont fournis.
Contenu didactique / Essais
en association avec les essais de la série PT 500 dans son ensemble, les sujets suivants peuvent être traités:
- faire connaissance avec des signaux de vibration
- bonne utilisation de l'analyse de la transformée de Fourier rapide (FFT)
- mesure de la vitesse de rotation, du déplacement de vibration, de la vitesse de vibration et de l'accélération évaluation de l'état vibratoire d'une machine
- analyse des dommages des paliers à roulement et des réducteurs à l'aide de spectres d'enveloppe
- détection des fissures sur les arbres à l'aide de courbes de montée en puissance et d'une analyse d'ordre
- mesure des vibrations dues au balourd de rotors rigides dans 1 et 2 plans
Les grandes lignes
- logiciel polyvalent et performant pour l'analyse des vibrations
- supporte tous les essais pour le diagnostic de machine de la série PT 500
- convient pour l'équilibrage in situ des rotors dans un et deux plans
Caractéristiques techniques
Capteurs d'accélération
- plage de fréquences: 1…10000Hz
- sensibilité: 100mV/g
- fréquence de résonance: 25kHz
Capteur optique de vitesse de rotation
- portée: 3…150mm
- laser classe II, longueur d'onde: 650nm
Amplificateur de mesure
- gain ajustable: x1, x10, x100
- alimentation par bloc d'alimentation 12VCC
- Lxlxh: 230x220x80mm
Box USB
- 16 entrées analogique, 2 sorties analogique
- 4 entrées/sorties numérique chaque
en association avec les essais de la série PT 500 dans son ensemble, les sujets suivants peuvent être traités:
- faire connaissance avec des signaux de vibration
- bonne utilisation de l'analyse de la transformée de Fourier rapide (FFT)
- mesure de la vitesse de rotation, du déplacement de vibration, de la vitesse de vibration et de l'accélération évaluation de l'état vibratoire d'une machine
- analyse des dommages des paliers à roulement et des réducteurs à l'aide de spectres d'enveloppe
- détection des fissures sur les arbres à l'aide de courbes de montée en puissance et d'une analyse d'ordre
- mesure des vibrations dues au balourd de rotors rigides dans 1 et 2 plans
Les grandes lignes
- logiciel polyvalent et performant pour l'analyse des vibrations
- supporte tous les essais pour le diagnostic de machine de la série PT 500
- convient pour l'équilibrage in situ des rotors dans un et deux plans
Caractéristiques techniques
Capteurs d'accélération
- plage de fréquences: 1…10000Hz
- sensibilité: 100mV/g
- fréquence de résonance: 25kHz
Capteur optique de vitesse de rotation
- portée: 3…150mm
- laser classe II, longueur d'onde: 650nm
Amplificateur de mesure
- gain ajustable: x1, x10, x100
- alimentation par bloc d'alimentation 12VCC
- Lxlxh: 230x220x80mm
Box USB
- 16 entrées analogique, 2 sorties analogique
- 4 entrées/sorties numérique chaque
Informations logistiques
Dimensions et poids
xlxh: 600x400x220mm (système de rangement)
Poids: env. 6kg
Nécessaire au fonctionnement
230V, 50Hz, 1 phase
PC avec Windows
xlxh: 600x400x220mm (système de rangement)
Poids: env. 6kg
Nécessaire au fonctionnement
230V, 50Hz, 1 phase
PC avec Windows
Poids: 6 Kg Delai de livraison estimé : 16 semaines
