PT 502 Banc d'équilibrage d'une machine en rotation sur un et deux plans (Réf. 052.50200)
Mesure des vibrations dues au balourd avec interface PC USB et logiciel inclus
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Sur les machines rotatives telles que les turbines ou les pompes, les vibrations dues au balourd limitent le confort et peuvent même entraîner des dommages dus à une sollicitation excessive.

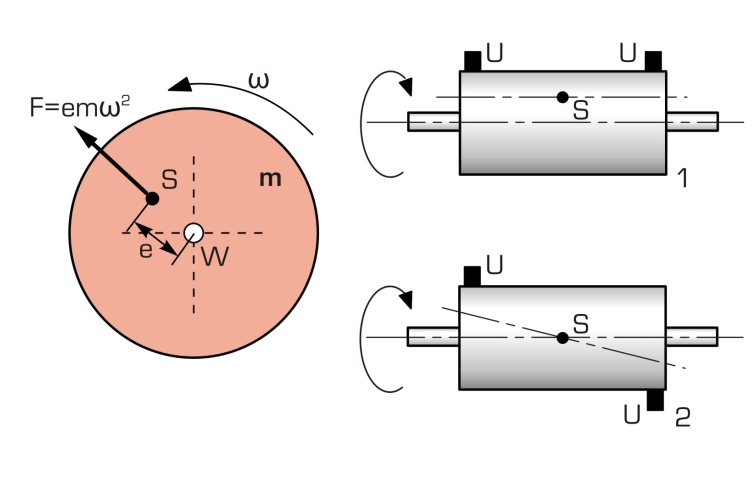

Le balourd d´ une pièce rotative d´ une machine peut provoquer des vibrations néfastes dans toute la machine.
Un exemple courant est celui des pneus de voiture non équilibrés.
Cela provoque des vibrations gênantes et désagréables de la direction.
C´ est la raison pour laquelle la quasi-totalité des pièces rotatives sont soumises à un équilibrage.
Lorsque cet équilibrage n´ a pas lieu dans une machine spécifique, mais directement sur place sur la machine en fonctionnement, on parle d´équilibrage sur site.
L´é quilibrage sur site s´ effectue en quatre étapes.
Dans un premier temps, on mesure les vibrations avec le balourd d´ origine.
Puis dans un deuxième temps, on rajoute des balourds test connus, et on mesure à nouveau.
La troisième étape consiste à calculer et installer l´équilibrage à partir des deux mesures.
Dans un quatrième temps, on vérifie le bon équilibrage en effectuant une marche d´ essai.

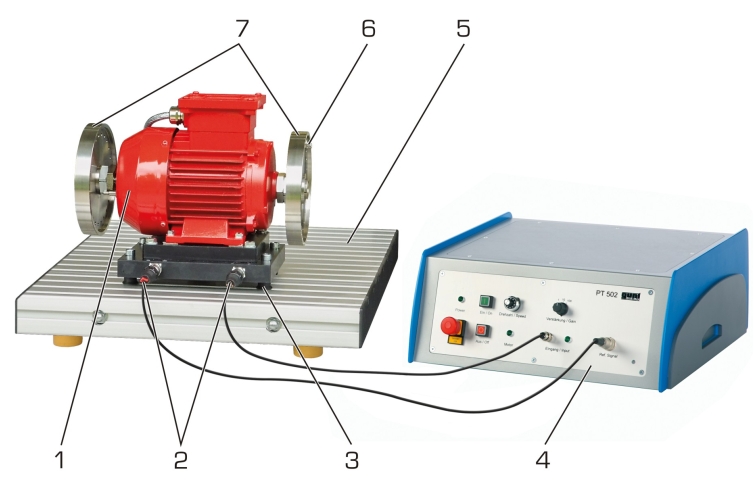

Le PT 502 est constitué pour l´ essentiel de deux masses d´ inertie entraînées par un moteur électrique.
Des balourds définis peuvent être installés sur les masses d'inertie.
Deux capteurs d´ accélération positionnés au pied du moteur mesurent les vibrations dues au balourd.
La vitesse de rotation est mesurée par un capteur optique. Le moteur est monté sur la plaque de base, sur des éléments en caoutchouc, qui amortissent les vibrations.
L´ entraînement est assuré avec une vitesse de rotation variable, par l´ intermédiaire d´ un convertisseur de fréquence.
Les valeurs mesurées sont transmises vers un PC afin d´ y être évaluées à l´ aide d´ un logiciel fourni.
La transmission des données au PC se fait par une interface USB.

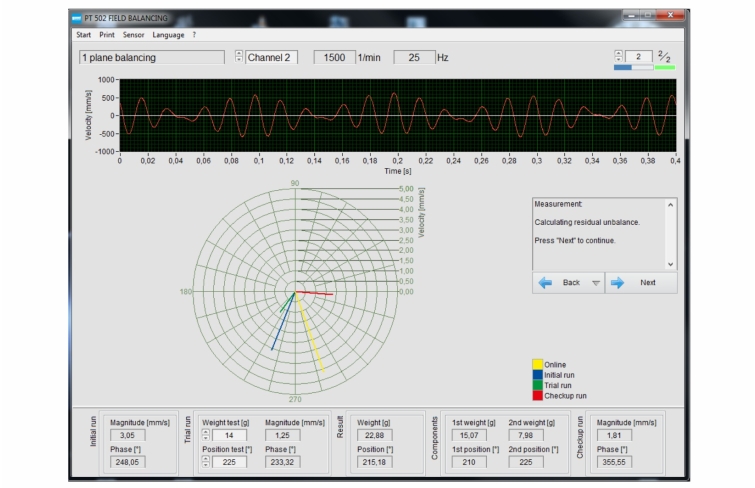

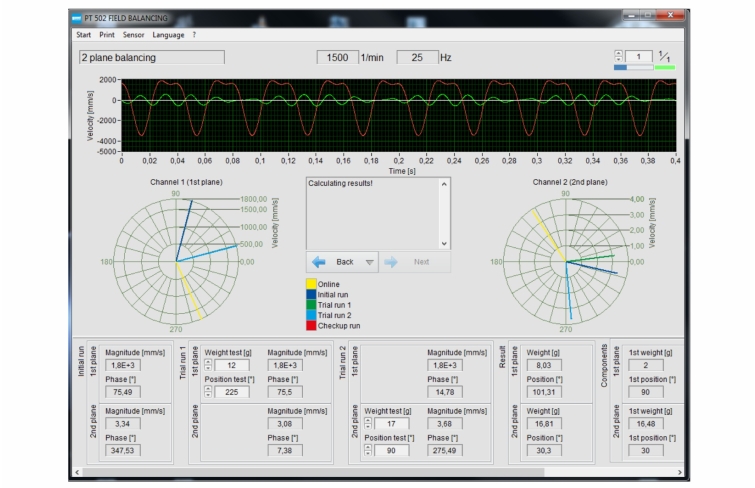

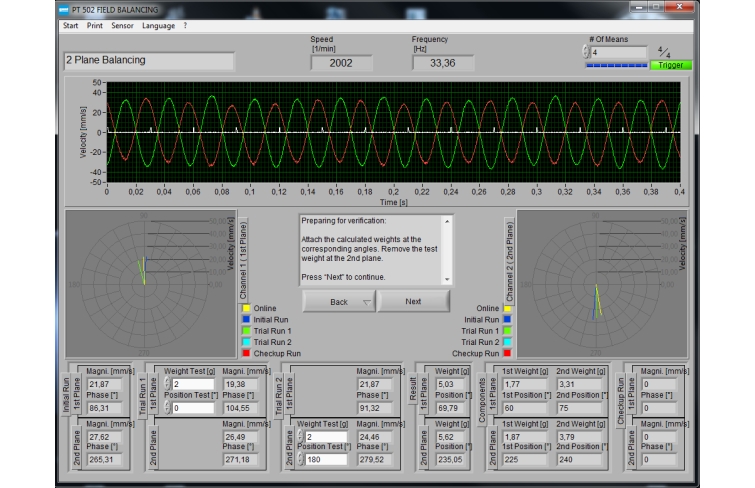

Le logiciel d´ analyse présente les caractéristiques suivantes: oscilloscope à deux canaux pour études sur la plage de temps, analyseur de spectres à deux canaux pour études sur la plage de fréquence, appareil de mesure de l´ intensité des vibrations et module d´équilibrage pour équilibrages sur un et deux plans.
d\fs16\lang1036 Sur les machines rotatives telles que les turbines ou les pompes, les vibrations dues au balourd limitent le confort et peuvent même entraîner des dommages dus à une sollicitation excessive.
Le balourd d´ une pièce rotative d´ une machine peut provoquer des vibrations néfastes dans toute la machine.
Un exemple courant est celui des pneus de voiture non équilibrés.
Cela provoque des vibrations gênantes et désagréables de la direction.
C´ est la raison pour laquelle la quasi-totalité des pièces rotatives sont soumises à un équilibrage.
Lorsque cet équilibrage n´ a pas lieu dans une machine spécifique, mais directement sur place sur la machine en fonctionnement, on parle d´équilibrage sur site.
L´é quilibrage sur site s´ effectue en quatre étapes.
Dans un premier temps, on mesure les vibrations avec le balourd d´ origine.
Puis dans un deuxième temps, on rajoute des balourds test connus, et on mesure à nouveau.
La troisième étape consiste à calculer et installer l´équilibrage à partir des deux mesures.
Dans un quatrième temps, on vérifie le bon équilibrage en effectuant une marche d´ essai.
Le PT 502 est constitué pour l´ essentiel de deux masses d´ inertie entraînées par un moteur électrique.
Des balourds définis peuvent être installés sur les masses d'inertie.
Deux capteurs d´ accélération positionnés au pied du moteur mesurent les vibrations dues au balourd.
La vitesse de rotation est mesurée par un capteur optique. Le moteur est monté sur la plaque de base, sur des éléments en caoutchouc, qui amortissent les vibrations.
L´ entraînement est assuré avec une vitesse de rotation variable, par l´ intermédiaire d´ un convertisseur de fréquence.
Les valeurs mesurées sont transmises vers un PC afin d´ y être évaluées à l´ aide d´ un logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Le logiciel d´ analyse présente les caractéristiques suivantes: oscilloscope à deux canaux pour études sur la plage de temps, analyseur de spectres à deux canaux pour études sur la plage de fréquence, appareil de mesure de l´ intensité des vibrations et module d´équilibrage pour équilibrages sur un et deux plans.
Contenu didactique / Essais
- mesure et évaluation des vibrations au niveau de la machine
- apparition de vibrations dues au balourd
- balourd statique, dynamique ou général
- influence de la position et de la taille du balourd sur la vibration due au balourd
- principes de base de l´é quilibrage
- équilibrage sur site sur un plan
- équilibrage sur site sur deux plans
- évaluation de la qualité de l´équilibrage
- utilisation d´ un appareil d´ analyse des vibrations assisté par ordinateur
Les grandes lignes
- mesure des vibrations dues au balourd
- équilibrage sur un et deux plans
Les caracté ristiques techniques
Masses d'inertie
- 2x masse: 1,675kg
- rayon pour masse d´é quilibrage: 60mm
- graduation angulaire: 15º
Moteur d'entraînement
- vitesse de rotation: 100...3000min^-1^
- puissance: 370W
Masses de balourd et d´é quilibrage
- 2...10g
- balourd total max.: 2x 42cmg
Capteur d´ accélération
- plage de fréquence: 1...10000Hz
- sensibilité: 100mV/g
- fréquence de résonance: 32kHz
Capteur de vitesse optique
- plage de détection: 3...150mm
- laser classe II: 675nm
230V, 50Hz, 1 phase
- mesure et évaluation des vibrations au niveau de la machine
- apparition de vibrations dues au balourd
- balourd statique, dynamique ou général
- influence de la position et de la taille du balourd sur la vibration due au balourd
- principes de base de l´é quilibrage
- équilibrage sur site sur un plan
- équilibrage sur site sur deux plans
- évaluation de la qualité de l´équilibrage
- utilisation d´ un appareil d´ analyse des vibrations assisté par ordinateur
Les grandes lignes
- mesure des vibrations dues au balourd
- équilibrage sur un et deux plans
Les caracté ristiques techniques
Masses d'inertie
- 2x masse: 1,675kg
- rayon pour masse d´é quilibrage: 60mm
- graduation angulaire: 15º
Moteur d'entraînement
- vitesse de rotation: 100...3000min^-1^
- puissance: 370W
Masses de balourd et d´é quilibrage
- 2...10g
- balourd total max.: 2x 42cmg
Capteur d´ accélération
- plage de fréquence: 1...10000Hz
- sensibilité: 100mV/g
- fréquence de résonance: 32kHz
Capteur de vitesse optique
- plage de détection: 3...150mm
- laser classe II: 675nm
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 510x450x370mm (appareil d´ essai)
Lxlxh:420x400x180mm (appareil de commande)
Poids: env. 25kg (total)
Necessaire au fonctionnement
PC avec Windows
Liste de livraison
1 appareil d´ essai
1 appareil de commande
1 jeu d'accessoires
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Lxlxh: 510x450x370mm (appareil d´ essai)
Lxlxh:420x400x180mm (appareil de commande)
Poids: env. 25kg (total)
Necessaire au fonctionnement
PC avec Windows
Liste de livraison
1 appareil d´ essai
1 appareil de commande
1 jeu d'accessoires
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
