PT 500.18 Jeu d'accessoires vibrations dans les ventilateurs (Réf. 052.50018)

Nécessite : PT500 & Mesure et acquisition PT 500.04

Les mesures de vibrations jouent un grand rôle pour la surveillance de fonctionnement de ventilateurs et soufflantes.
En plus des signaux habituels provenant de paliers et balourds, on peut mesurer les vibrations induites par les pales.
Les vibrations sont provoquées par des champs d'écoulement hétérogènes.
Dans le jeu d'accessoires PT 500.18, les vibrations sont excitées magnétiquement.
Trois rotors de ventilateur avec des nombres de pales différents peuvent être étudiés.
Une vitre protectrice recouvre les ventilateurs en rotation. Un volant placé en oblique sert à l'étude de l'effet gyroscopique.
Le modèle de ventilateur peut au choix, comme dans la réalité, être entraîné directement via un accouplement élastique ou via la courroie d'entraînement PT 500.14.

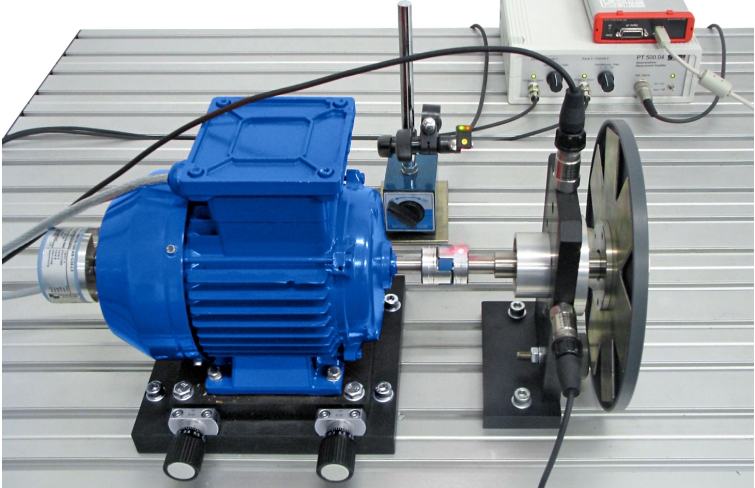

Le jeu d'accessoires est utilisé avec le système de base de diagnostic de machines PT 500 et monté sur la plaque de base de celui-ci.
Lanalyseur de vibrations assisté par ordinateur PT 500.04 est nécessaire pour la mesure et linterprétation de lessai.
Il comprend tous les capteurs, un amplificateur de mesure et un logiciel danalyse, nécessaires pour étudier les phénomènes vibratoires.

Contenu didactique / Essais

- mesure de vibrations sur des ventilateurs
- mesure de la fréquence de passage des pales

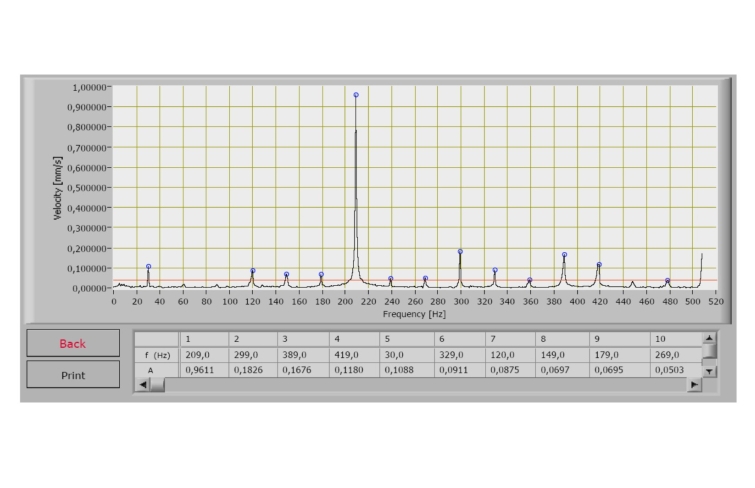

- identification dans le spectre des vibrations des vibrations induites par les pales
- effet du balourd dynamique sur le ventilateur
- compréhension et interprétation des spectres de fréquences
- manipulation d'un analyseur de vibrations assisté par ordinateur

Les grandes lignes
- mesure de vibrations sur des ventilateurs
- simulation de vibrations induites par les pales

Caractéristiques techniques

Rotor de ventilateur en tôle d'acier
- 3 pales
- 5 pales
- 7 pales
- diamètre: 204mm
- vitesse de rotation max.: 3000min^-1^

Volant de protection, en aluminium
- Ø=220mm

Informations logistiques
Dimensions et poids
Lxlxh: 400x300x320mm (système de rangement)
Poids: env. 6kg

Liste de livraison

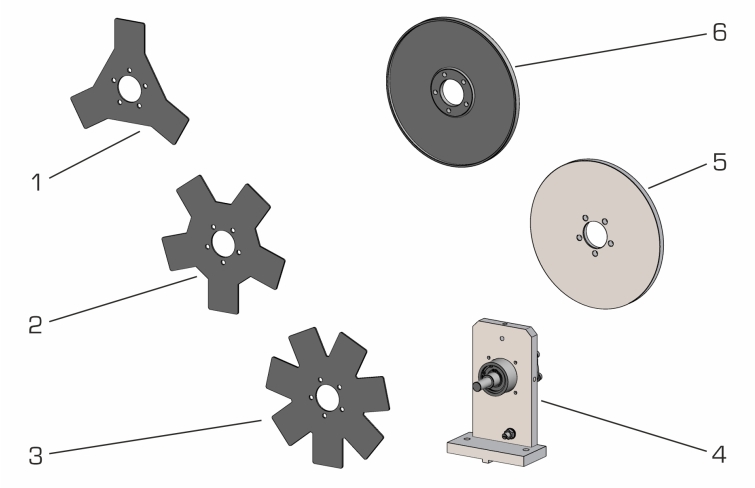

3 rotors de ventilateur
1 volant
1 support
1 vitre protectrice
1 système de rangement avec mousse de protection
1 notice

Poids: 6 Kg
Delai de livraison estimé : 16 semaines
