Ref: EWTGUPT500.17
PT 500.17 Jeu d'accessoires cavitation dans les pompes (Réf. 052.50017)
Observation et mesure des phénomènes de cavitation, Nécessite PT500 & Mesure PT 500.04
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Lors de la mesure de vibrations sur les pompes, la cavitation peut jouer un grand rôle.

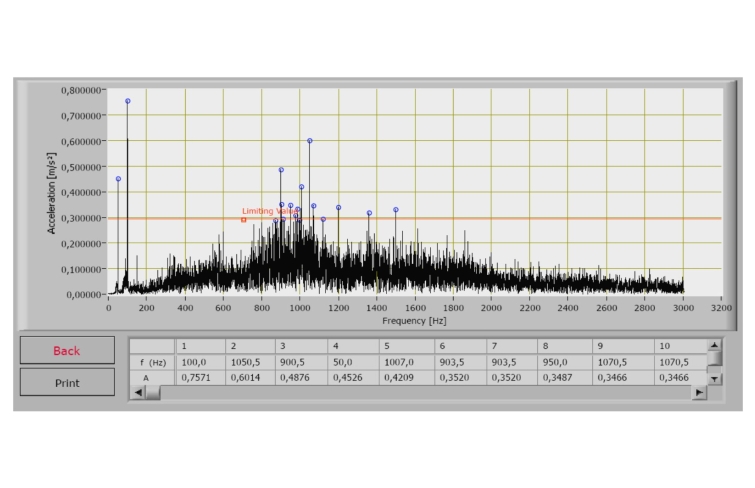

Le jeu d'accessoires PT 500.17 permet de provoquer expérimentalement la cavitation et d'étudier son influence sur le spectre des vibrations.

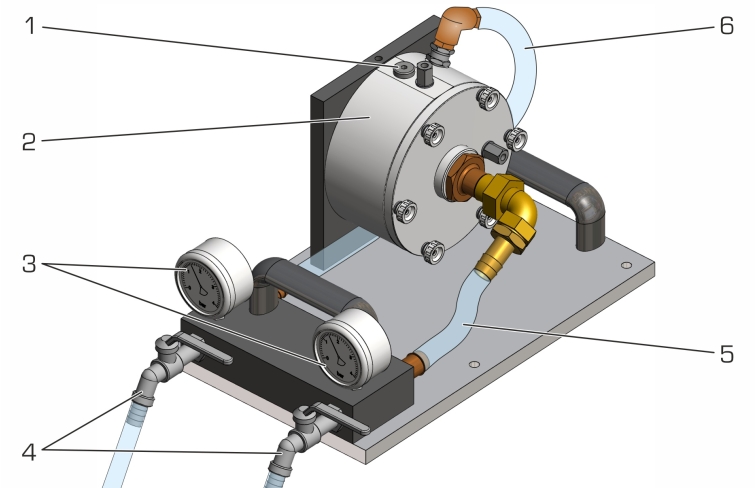

Les principaux éléments du jeu d'accessoires sont une pompe centrifuge à un étage et un réservoir.
La pompe et le réservoir sont reliés ensemble à l'aide de flexibles.
Des vannes et des manomètres dans les tuyauteries d'aspiration et de refoulement permettent de régler les conditions de fonctionnement.
Le corps de pompe en matière plastique transparente permet l'observation des phénomènes à l'intérieur de la pompe pendant le fonctionnement.

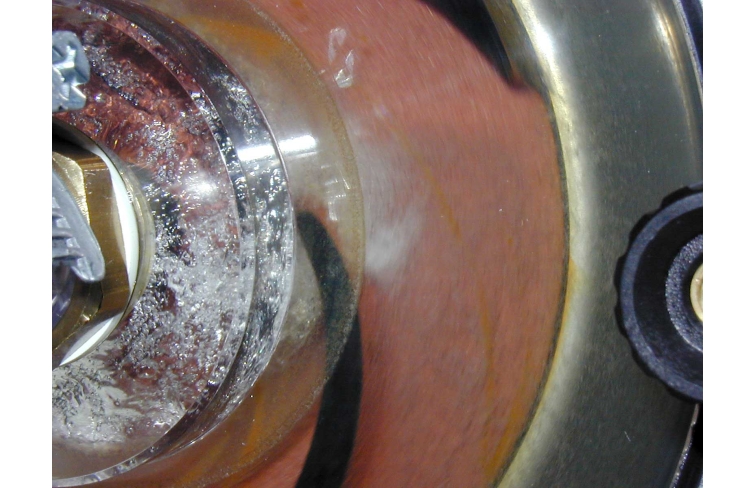

Ceci permet d'observer la formation des bulles de cavitation.
On recommande en particulier l'observation stroboscopique (le stroboscope n'est pas compris dans le jeu d´ accessoires).
La pompe peut être entraînée au choix directement via un accouplement élastique du système de base PT 500 ou via la courroie d'entraînement PT 500.14.

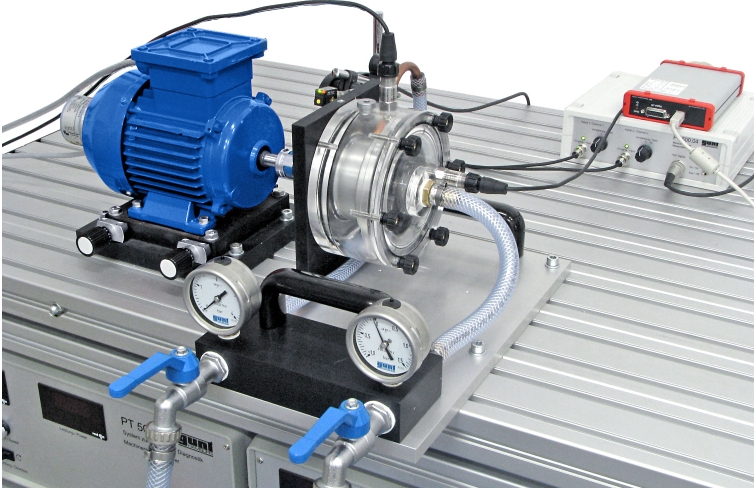

Le jeu d'accessoires est utilisé avec le système de base de diagnostic de machines PT 500 et monté sur la plaque de base de celui-ci.
L´ analyseur de vibrations assisté par ordinateur PT 500.04 est nécessaire pour la mesure et l´ interprétation de l´ essai.
Il comprend tous les capteurs, un amplificateur de mesure et un logiciel d´ analyse, nécessaires pour étudier les phénomènes vibratoires.
d\fs16\lang1036 Lors de la mesure de vibrations sur les pompes, la cavitation peut jouer un grand rôle.
Le jeu d'accessoires PT 500.17 permet de provoquer expérimentalement la cavitation et d'étudier son influence sur le spectre des vibrations.
Les principaux éléments du jeu d'accessoires sont une pompe centrifuge à un étage et un réservoir.
La pompe et le réservoir sont reliés ensemble à l'aide de flexibles.
Des vannes et des manomètres dans les tuyauteries d'aspiration et de refoulement permettent de régler les conditions de fonctionnement.
Le corps de pompe en matière plastique transparente permet l'observation des phénomènes à l'intérieur de la pompe pendant le fonctionnement.
Ceci permet d'observer la formation des bulles de cavitation.
On recommande en particulier l'observation stroboscopique (le stroboscope n'est pas compris dans le jeu d´ accessoires).
La pompe peut être entraînée au choix directement via un accouplement élastique du système de base PT 500 ou via la courroie d'entraînement PT 500.14.
Le jeu d'accessoires est utilisé avec le système de base de diagnostic de machines PT 500 et monté sur la plaque de base de celui-ci.
L´ analyseur de vibrations assisté par ordinateur PT 500.04 est nécessaire pour la mesure et l´ interprétation de l´ essai.
Il comprend tous les capteurs, un amplificateur de mesure et un logiciel d´ analyse, nécessaires pour étudier les phénomènes vibratoires.
Contenu didactique / Essais
- observation et compréhension des phénomènes de cavitation d'une pompe centrifuge:
-- visuellement
-- au stroboscope (stroboscope comme accessoire)
-- par analyse de vibrations
- analyse des vibrations de fonctionnement sur une pompe centrifuge
- compréhension et interprétation des spectres de fréquences
- manipulation d'un analyseur de vibrations assisté par ordinateur
Les grandes lignes
- observation et mesure des phénomènes de cavitation
- compréhension des conditions de la cavitation
Les caractéristiques techniques
Pompe centrifuge
- débit de refoulement max. à 3300min^-1^: 17L/min
- hauteur de refoulement max. à 3300min^-1^: 12m
- roue à 3 aubes
- vitesse de rotation min. pour la cavitation
-- env. 2240min^-1^ (avec côté aspiration étranglé)
Réservoir
- matériau: HDPE
- capacité du résevoir: 20L
Manomètre
- côté refoulement : 0...4bar
- côté aspiration: -1...1,5bar
- observation et compréhension des phénomènes de cavitation d'une pompe centrifuge:
-- visuellement
-- au stroboscope (stroboscope comme accessoire)
-- par analyse de vibrations
- analyse des vibrations de fonctionnement sur une pompe centrifuge
- compréhension et interprétation des spectres de fréquences
- manipulation d'un analyseur de vibrations assisté par ordinateur
Les grandes lignes
- observation et mesure des phénomènes de cavitation
- compréhension des conditions de la cavitation
Les caractéristiques techniques
Pompe centrifuge
- débit de refoulement max. à 3300min^-1^: 17L/min
- hauteur de refoulement max. à 3300min^-1^: 12m
- roue à 3 aubes
- vitesse de rotation min. pour la cavitation
-- env. 2240min^-1^ (avec côté aspiration étranglé)
Réservoir
- matériau: HDPE
- capacité du résevoir: 20L
Manomètre
- côté refoulement : 0...4bar
- côté aspiration: -1...1,5bar
Informations logistiques
Dimensions et poids
Lxlxh: 600x400x320mm (système de rangement)
Poids: env. 16kg
Liste de livraison
1 pompe
1 réservoir
1 jeu de flexibles
1 système de rangement avec tapis de caoutchouc
1 notice
Lxlxh: 600x400x320mm (système de rangement)
Poids: env. 16kg
Liste de livraison
1 pompe
1 réservoir
1 jeu de flexibles
1 système de rangement avec tapis de caoutchouc
1 notice
Poids: 16 Kg Delai de livraison estimé : 16 semaines
