HM 380 Cavitation dans des pompes (Réf. 070.38000)
Visualisation des phénomènes, influence de la vitesse, de la pression, du débit, de la température
Les objets en mouvement rapide dans l'eau comme les roues d'une pompe centrifuge constituent l'une des causes les plus fréquentes des phénomènes de cavitation.
En cas de cavitation sur la roue, la contrainte mécanique élevée entraîne un décollement ou une déformation partielle des particules de la surface.
Outre la géométrie de la roue, la pression d'aspiration et la température jouent également un rôle dans l'apparition de la cavitation.

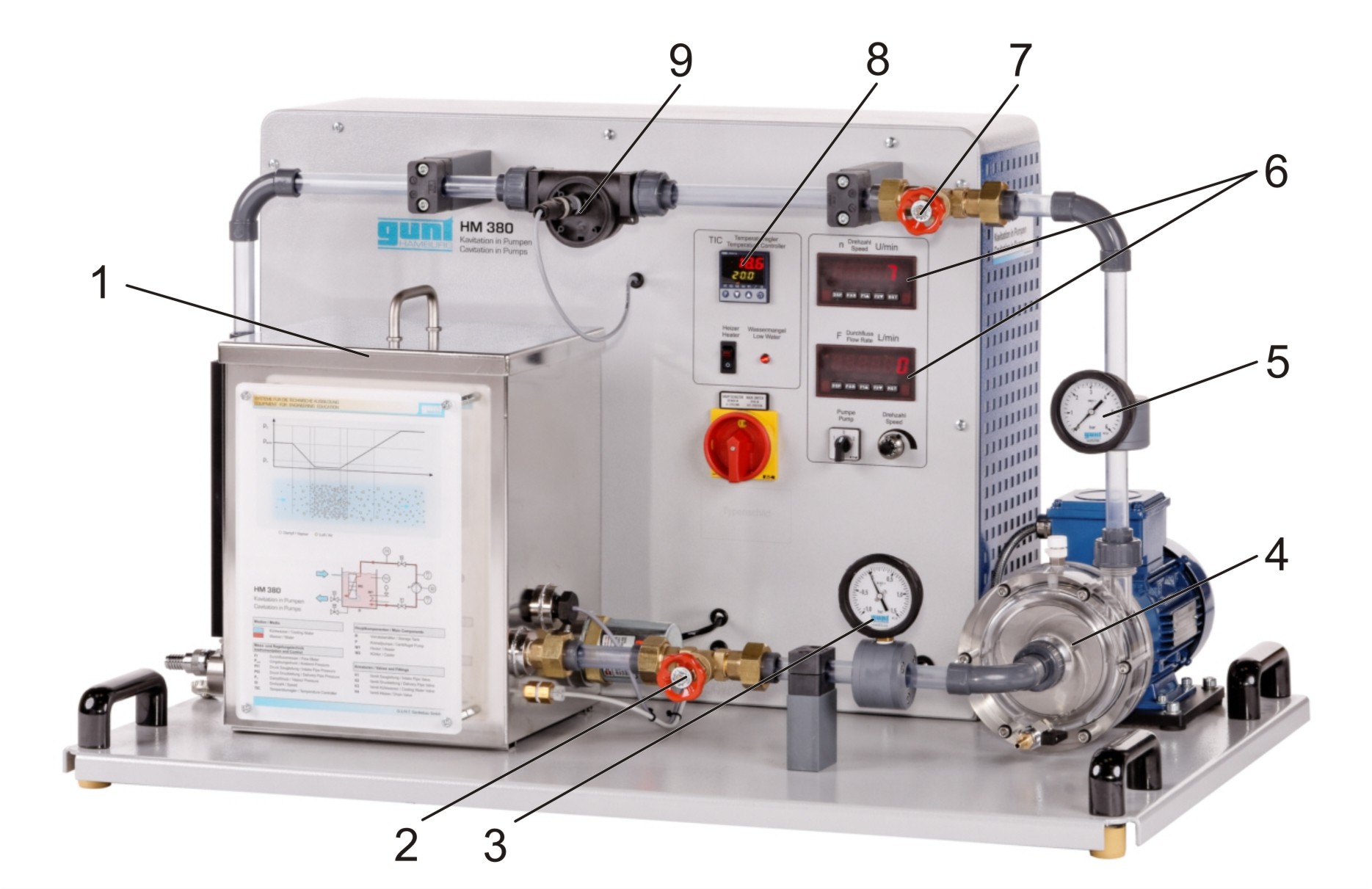

Le HM 380 permet de démontrer les phénomènes de cavitation sur des roues de pompes centrifuges.

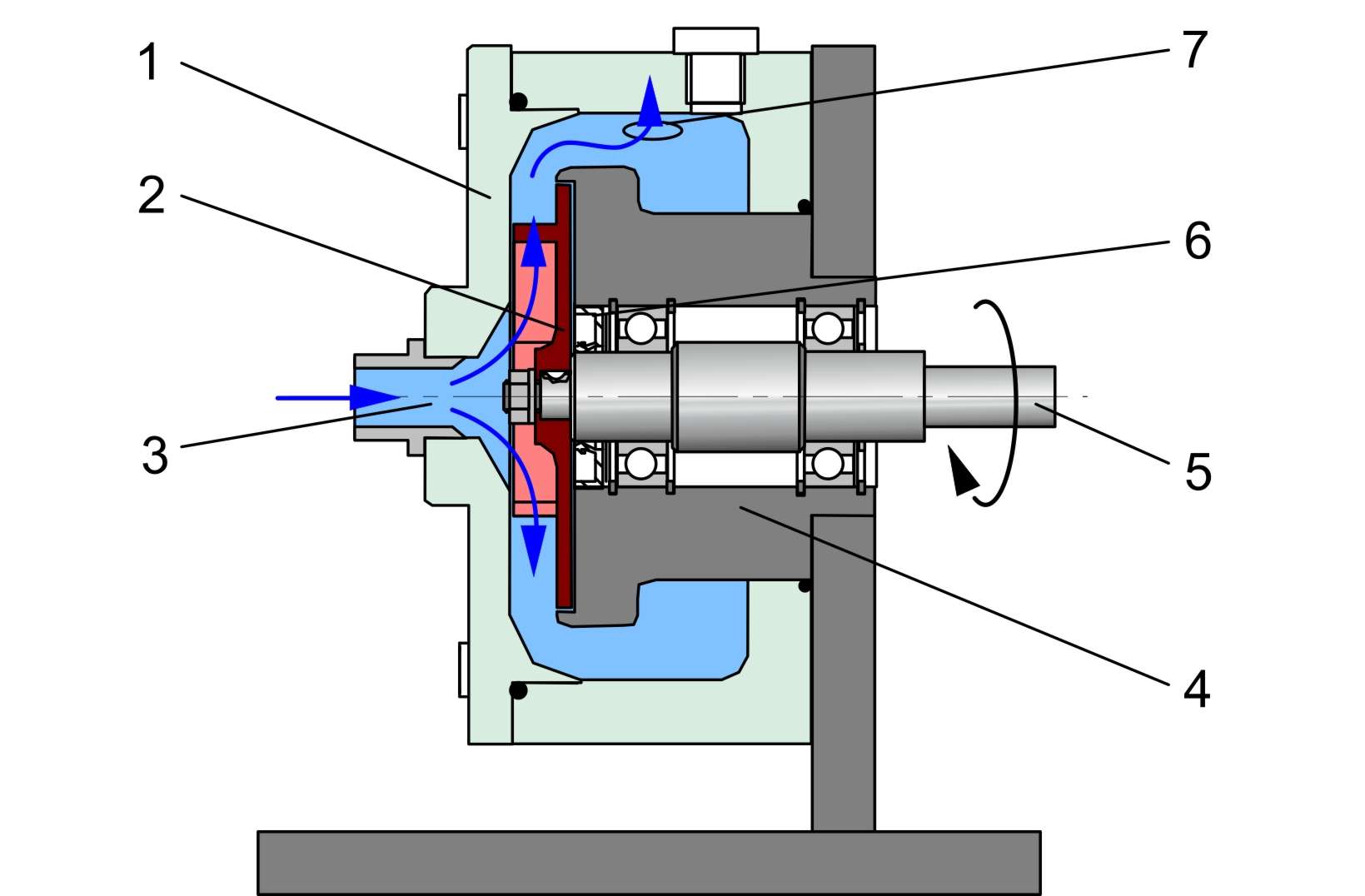

Un boîtier de pompe et une conduite sur le côté d'entrée en plastique transparents ont été conçus pour permettre l'observation des processus de cavitation.

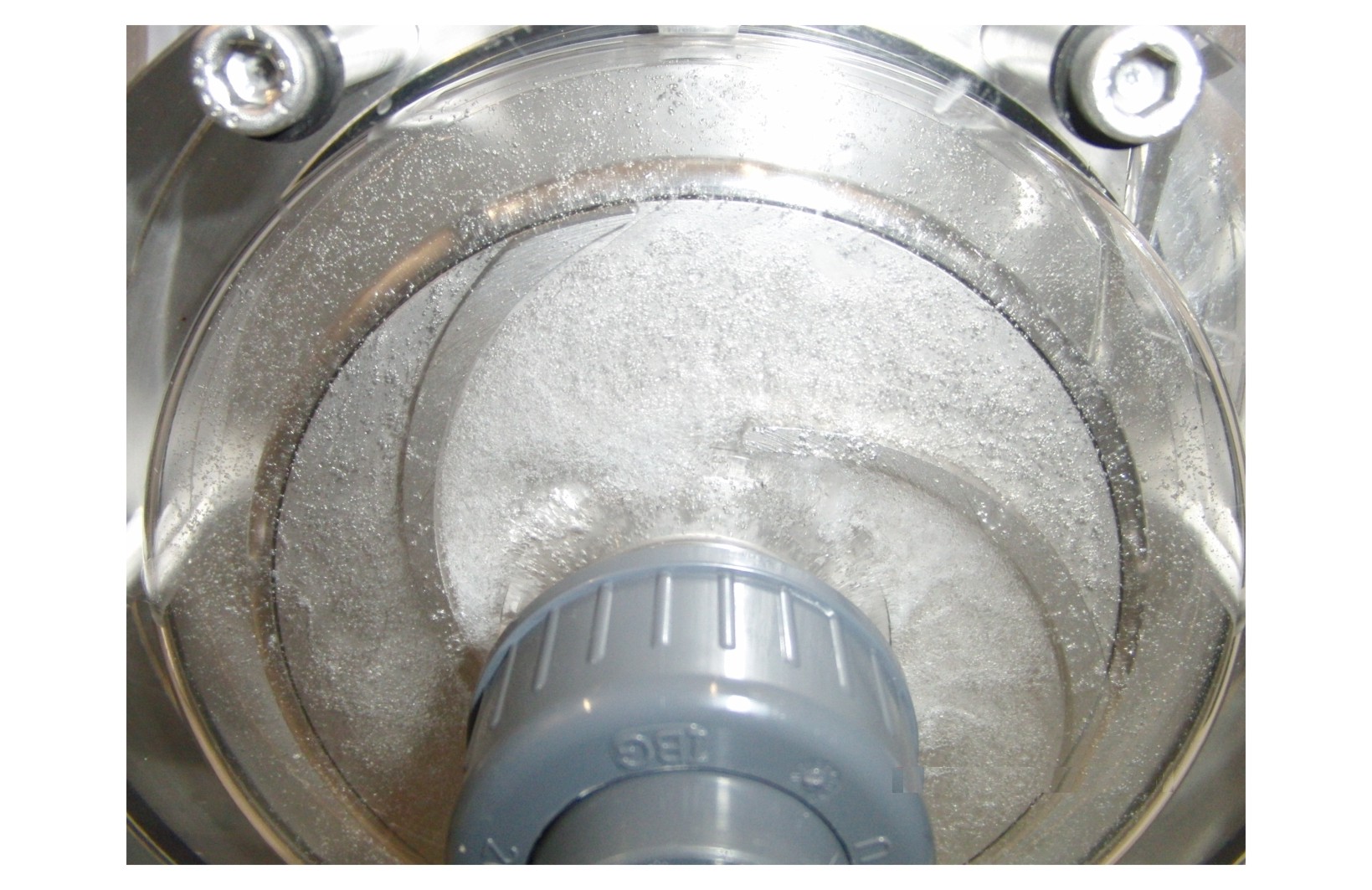

Il est possible de réaliser des photos particulièrement réussies des bulles de vapeur en réglant l'appareil (flash) sur un temps de pose court.
Afin de jouer sur la vitesse d'écoulement sur les aubes de la roue, la vitesse de rotation peut être largement modifiée par l'intermédiaire d'un convertisseur de fréquence.
Le débit de refoulement et les pressions peuvent être ajustés en conséquence au moyen de soupapes situées dans les conduites à l'entrée et à la sortie dans la pompe.
Les pressions à l'entrée et à la sortie des deux pompes sont affichées sur manomètres.
La température de l'eau dans le réservoir, le débit et la vitesse de rotation de la pompe sont également affichés.
La température de l'eau est ajustable et le réservoir est équipé d'un dispositif de chauffage.
Le refroidissement de l'eau est réalisé par l'alimentation en eau.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
En cas de cavitation sur la roue, la contrainte mécanique élevée entraîne un décollement ou une déformation partielle des particules de la surface.
Outre la géométrie de la roue, la pression d'aspiration et la température jouent également un rôle dans l'apparition de la cavitation.
Le HM 380 permet de démontrer les phénomènes de cavitation sur des roues de pompes centrifuges.
Un boîtier de pompe et une conduite sur le côté d'entrée en plastique transparents ont été conçus pour permettre l'observation des processus de cavitation.
Il est possible de réaliser des photos particulièrement réussies des bulles de vapeur en réglant l'appareil (flash) sur un temps de pose court.
Afin de jouer sur la vitesse d'écoulement sur les aubes de la roue, la vitesse de rotation peut être largement modifiée par l'intermédiaire d'un convertisseur de fréquence.
Le débit de refoulement et les pressions peuvent être ajustés en conséquence au moyen de soupapes situées dans les conduites à l'entrée et à la sortie dans la pompe.
Les pressions à l'entrée et à la sortie des deux pompes sont affichées sur manomètres.
La température de l'eau dans le réservoir, le débit et la vitesse de rotation de la pompe sont également affichés.
La température de l'eau est ajustable et le réservoir est équipé d'un dispositif de chauffage.
Le refroidissement de l'eau est réalisé par l'alimentation en eau.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
Contenu didactique / Essais
- la formation de cavitation
- observer le phénomène de la cavitation
- influence de la vitesse de rotation, de la pression à l'entrée, du débit de refoulement et de la température sur la cavitation
Les grandes lignes
- Visualisation de phénomènes de cavitation dans une pompe transparente
- Vitesse de rotation de la pompe ajustable en continu
- Circuit d'eau fermé
- la formation de cavitation
- observer le phénomène de la cavitation
- influence de la vitesse de rotation, de la pression à l'entrée, du débit de refoulement et de la température sur la cavitation
Les grandes lignes
- Visualisation de phénomènes de cavitation dans une pompe transparente
- Vitesse de rotation de la pompe ajustable en continu
- Circuit d'eau fermé
Caractéristiques techniques
Pompe centrifuge avec moteur d'entraînement
- puissance absorbée: 0,37kW
- vitesse: 500...3300min^-1^
- débit de refoulement max.: 70L/min
- hauteur de refoulement max.: 13m
Réservoir: 20L
Plages de mesure
- pression (entrée): -1...0bar
- pression (sortie): 0...1,5bar
- température: 0...100ºC
- débit: 10...140L/min
Pompe centrifuge avec moteur d'entraînement
- puissance absorbée: 0,37kW
- vitesse: 500...3300min^-1^
- débit de refoulement max.: 70L/min
- hauteur de refoulement max.: 13m
Réservoir: 20L
Plages de mesure
- pression (entrée): -1...0bar
- pression (sortie): 0...1,5bar
- température: 0...100ºC
- débit: 10...140L/min
Informations logistiques
Dimensions et poids
Lxlxh: 1000x630x590mm
Poids: env. 65kg
Necessaire au fonctionnement
230V, 50Hz, 1 phase, raccord d´ eau: env. 100L/h, drain
Liste de livraison
1 appareil d'essai
1 jeu de flexibles
1 documentation didactique
Lxlxh: 1000x630x590mm
Poids: env. 65kg
Necessaire au fonctionnement
230V, 50Hz, 1 phase, raccord d´ eau: env. 100L/h, drain
Liste de livraison
1 appareil d'essai
1 jeu de flexibles
1 documentation didactique
