Ref: EWTGUST250
ST 250 Cavitation (Réf. 066.25000)
Visualisation de la formation de bulles de vapeur dans un tube de Venturi
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 On appelle cavitation le phénomène de formation de bulles de vapeur dans des liquides en écoulement suite à de fortes dépressions.
Lorsque la vitesse d'écoulement augmente, la pression statique du fluide baisse jusqu'à atteindre la pression de vapeur; des bulles de vapeur se forment alors.
Les bulles sont entraînées par l'écoulement et elles implosent lorsque, au moment où la vitesse baisse, la pression statique remonte au-dessus de la pression de vapeur du fluide.
Le ST 250 convient pour montrer les processus qui se sont mis en \f2\u339?uvre lors en utilisant l'exemple du tube de Venturi.

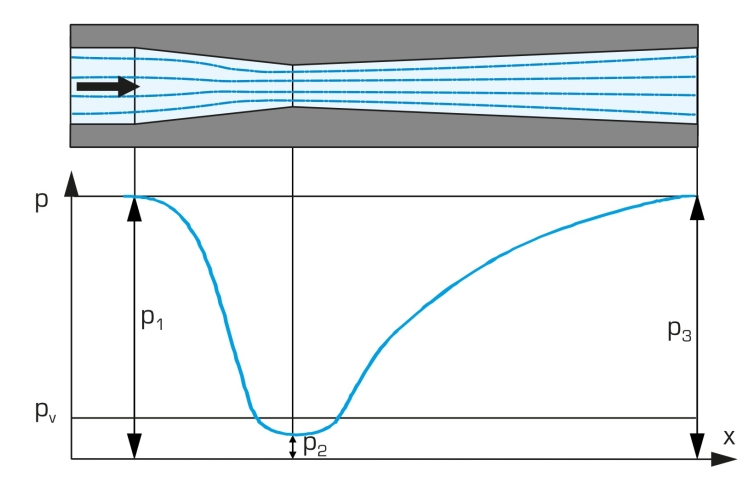

Dans le tube de Venturi, de l'énergie de pression est transformée en énergie cinétique et inversement.
Des bulles de vapeur se forment dans la section la plus étroite.

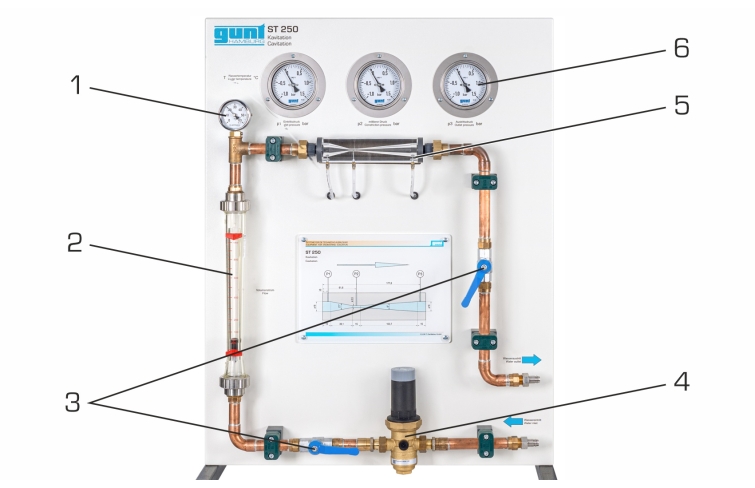

Afin de pouvoir visualiser les processus d'écoulement, l'appareil d'essai comprend un tube de Venturi en plastique transparent.

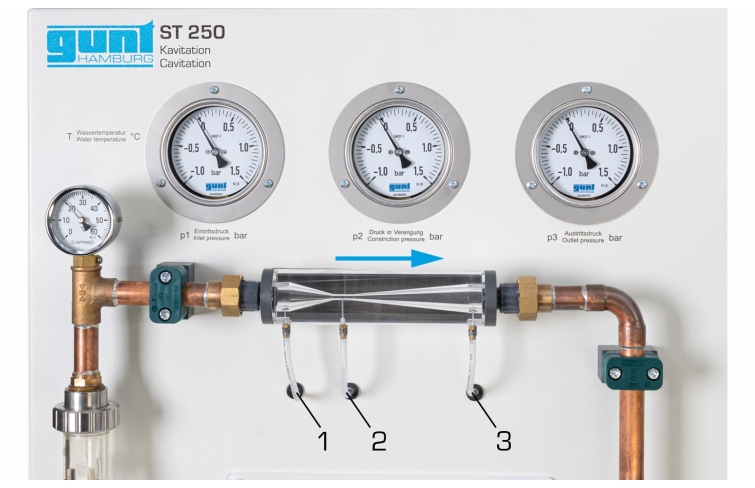

Le tube de Venturi dispose de trois points de mesure de la pression: à l'entrée, à l'endroit le plus étroit et à la sortie.
La pression à l'entrée est ajustable au moyen d'une soupape de réduction de pression.
Le débit et les pressions sont ajustés par deux robinets à tournant sphérique se trouvant à l'entrée et à la sortie du système de tuyauterie.
La distribution de la pression dans le tube de Venturi est indiquée sur trois manomètres.
Le débit peut être lu sur un rotamètre.
La température est mesurée juste avant le tube de Venturi et est affichée sur le thermomètre.
d\fs16\lang1036 On appelle cavitation le phénomène de formation de bulles de vapeur dans des liquides en écoulement suite à de fortes dépressions.
Lorsque la vitesse d'écoulement augmente, la pression statique du fluide baisse jusqu'à atteindre la pression de vapeur; des bulles de vapeur se forment alors.
Les bulles sont entraînées par l'écoulement et elles implosent lorsque, au moment où la vitesse baisse, la pression statique remonte au-dessus de la pression de vapeur du fluide.
Le ST 250 convient pour montrer les processus qui se sont mis en \f2\u339?uvre lors en utilisant l'exemple du tube de Venturi.
Dans le tube de Venturi, de l'énergie de pression est transformée en énergie cinétique et inversement.
Des bulles de vapeur se forment dans la section la plus étroite.
Afin de pouvoir visualiser les processus d'écoulement, l'appareil d'essai comprend un tube de Venturi en plastique transparent.
Le tube de Venturi dispose de trois points de mesure de la pression: à l'entrée, à l'endroit le plus étroit et à la sortie.
La pression à l'entrée est ajustable au moyen d'une soupape de réduction de pression.
Le débit et les pressions sont ajustés par deux robinets à tournant sphérique se trouvant à l'entrée et à la sortie du système de tuyauterie.
La distribution de la pression dans le tube de Venturi est indiquée sur trois manomètres.
Le débit peut être lu sur un rotamètre.
La température est mesurée juste avant le tube de Venturi et est affichée sur le thermomètre.
Contenu didactique / Essais
- fonction d'un tube de Venturi
- pression en fonction du débit
- processus de cavitation à différents débits et différentes pressions
Les grandes lignes
- étude des processus de cavitation
- visualisation de la formation de bulles de vapeur dans un tube de Venturi
Les caractéristiques techniques
Soupape de réduction de pression:
- 0,5...2bar
- jusqu'à 70ºC
Tube de Venturi transparent
section d'attaque:
- diamètre intérieur: 18mm
- rétrécissement: 10,5º
section d'écoulement sortant:
- diamètre intérieur: 18mm
- élargissement: 4º
section la plus étroite:
- diamètre intérieur: 3,5mm
Plages de mesure
- pression: -1...1,5bar
- température: 0...60ºC
- débit: 0...1000L/h
- fonction d'un tube de Venturi
- pression en fonction du débit
- processus de cavitation à différents débits et différentes pressions
Les grandes lignes
- étude des processus de cavitation
- visualisation de la formation de bulles de vapeur dans un tube de Venturi
Les caractéristiques techniques
Soupape de réduction de pression:
- 0,5...2bar
- jusqu'à 70ºC
Tube de Venturi transparent
section d'attaque:
- diamètre intérieur: 18mm
- rétrécissement: 10,5º
section d'écoulement sortant:
- diamètre intérieur: 18mm
- élargissement: 4º
section la plus étroite:
- diamètre intérieur: 3,5mm
Plages de mesure
- pression: -1...1,5bar
- température: 0...60ºC
- débit: 0...1000L/h
Informations logistiques
Dimensions et poids
Lxlxh: 700x400x930mm
Poids: env. 30kg
Nécessaire au fonctionnement
raccord d´ eau: 4 bar, drain
Liste de livraison
1 appareil d´ essai
1 jeu de flexibles
1 documentation didactique
Lxlxh: 700x400x930mm
Poids: env. 30kg
Nécessaire au fonctionnement
raccord d´ eau: 4 bar, drain
Liste de livraison
1 appareil d´ essai
1 jeu de flexibles
1 documentation didactique
