Ref: EWTGUPT500.19
PT 500.19 Jeu d'accessoires vibrations électromécaniques (Réf. 052.50019)
Nécessite : PT500 & PT500.05 & Mesure et acquisition PT 500.04
Les moteurs asynchrones sont largement répandus comme entraînements.
Ces moteurs peuvent générer des vibrations.
Dans le cas d'un entrefer asymétrique, les forces magnétiques tournantes génèrent des vibrations de torsion et de flexion.
Il en va de même en cas de panne d'une partie des enroulements électriques.
Le champ magnétique asymétrique génère alors des vibrations mécaniques.

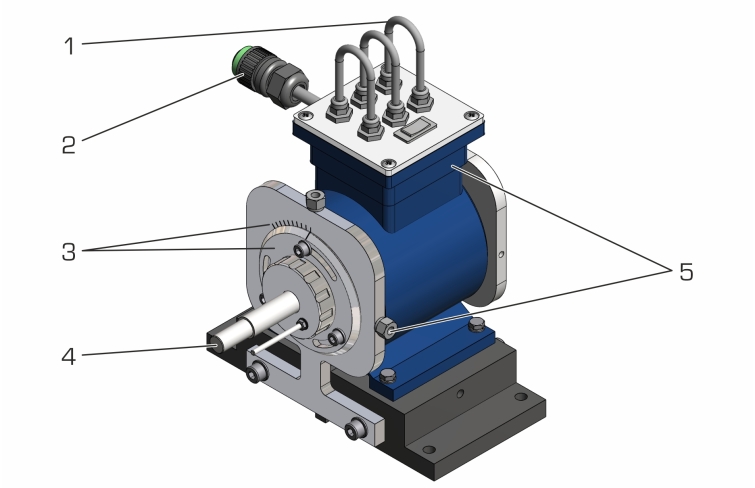

Dans le jeu d'accessoires PT 500.19, des flasques paliers mobiles permettent d'ajuster un entrefer asymétrique.
Un enroulement commutable génère une asymétrie électromagnétique.

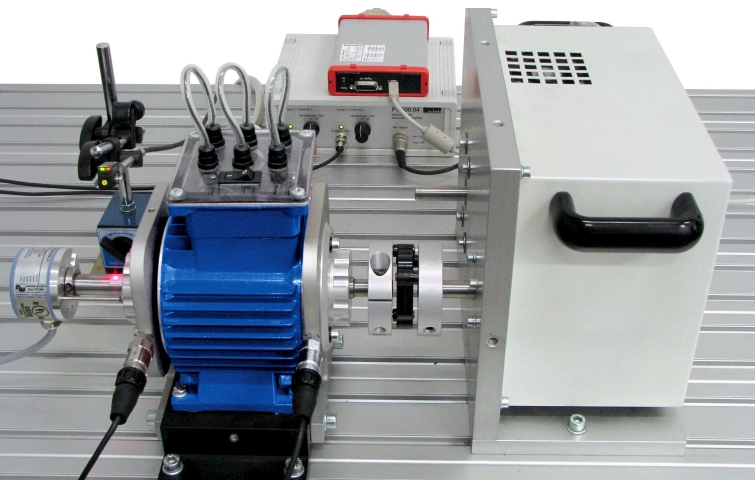

L'appareil d'affichage et de commande du système de base PT 500 alimente le moteur asynchrone et permet l'ajustage de la vitesse de rotation. Le moteur est chargé à l'aide du dispositif de freinage PT 500.05.
Le kit d'accessoires est utilisé avec le système de base de diagnostic de machines PT 500 et monté sur la plaque de base de celui-ci.
Lanalyseur de vibrations assisté par ordinateur PT 500.04 est nécessaire pour la mesure et linterprétation de lessai.
Il comprend tous les capteurs, un amplificateur de mesure et un logiciel danalyse, nécessaires pour étudier les phénomènes vibratoires.
Ces moteurs peuvent générer des vibrations.
Dans le cas d'un entrefer asymétrique, les forces magnétiques tournantes génèrent des vibrations de torsion et de flexion.
Il en va de même en cas de panne d'une partie des enroulements électriques.
Le champ magnétique asymétrique génère alors des vibrations mécaniques.
Dans le jeu d'accessoires PT 500.19, des flasques paliers mobiles permettent d'ajuster un entrefer asymétrique.
Un enroulement commutable génère une asymétrie électromagnétique.
L'appareil d'affichage et de commande du système de base PT 500 alimente le moteur asynchrone et permet l'ajustage de la vitesse de rotation. Le moteur est chargé à l'aide du dispositif de freinage PT 500.05.
Le kit d'accessoires est utilisé avec le système de base de diagnostic de machines PT 500 et monté sur la plaque de base de celui-ci.
Lanalyseur de vibrations assisté par ordinateur PT 500.04 est nécessaire pour la mesure et linterprétation de lessai.
Il comprend tous les capteurs, un amplificateur de mesure et un logiciel danalyse, nécessaires pour étudier les phénomènes vibratoires.
Contenu didactique / Essais
- influence de l'entrefer sur le comportement en vibration
- influence de l'asymétrie électromagnétique sur le comportement en vibration
- influence de la charge sur l'amplitude de vibration
- influence de l'entrefer sur les pertes électromagnétiques et le rendement
- influence de la vitesse de rotation sur les vibrations

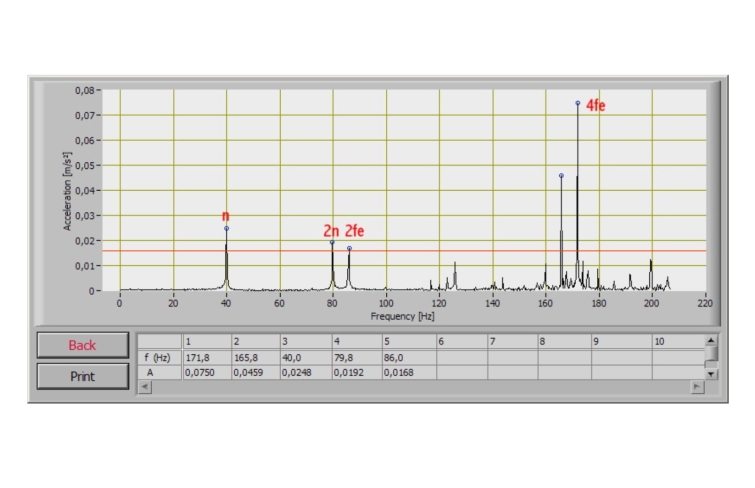

- compréhension et interprétation des spectres de fréquences
- manipulation d'un analyseur de vibrations assisté par ordinateur
- avec une pince ampérométrique:
-- mesure du courant absorbé par phase
Les grandes lignes
- interaction système électromagnétique - mécanique
- entrefer asymétrique ajustable entre stator et rotor
- asymétrie électromagnétique par enroulement commutable
- influence de l'entrefer sur le comportement en vibration
- influence de l'asymétrie électromagnétique sur le comportement en vibration
- influence de la charge sur l'amplitude de vibration
- influence de l'entrefer sur les pertes électromagnétiques et le rendement
- influence de la vitesse de rotation sur les vibrations
- compréhension et interprétation des spectres de fréquences
- manipulation d'un analyseur de vibrations assisté par ordinateur
- avec une pince ampérométrique:
-- mesure du courant absorbé par phase
Les grandes lignes
- interaction système électromagnétique - mécanique
- entrefer asymétrique ajustable entre stator et rotor
- asymétrie électromagnétique par enroulement commutable
Caractéristiques techniques
Moteur asynchrone à vitesse de rotation variable
- plage de vitesses de rotation: 100...6000min^-1^
- puissance nominale: 370W
Excentricité de l'induit: 0...0,2mm
Moteur asynchrone à vitesse de rotation variable
- plage de vitesses de rotation: 100...6000min^-1^
- puissance nominale: 370W
Excentricité de l'induit: 0...0,2mm
Informations logistiques
Dimensions et poids
Lxlxh: 400x300x320mm (système de rangement)
Poids: env. 11kg
Liste de livraison
1 moteur électrique avec boîtier de connexion
1 système de rangement avec mousse de protection
1 notice
Lxlxh: 400x300x320mm (système de rangement)
Poids: env. 11kg
Liste de livraison
1 moteur électrique avec boîtier de connexion
1 système de rangement avec mousse de protection
1 notice
Poids: 11 Kg Delai de livraison estimé : 16 semaines
