Les réacteurs tubulaires font partie des réacteurs à fonctionnement continu.
Les réacteurs tubulaires permettent de fabriquer de manière économique de grandes quantités de produit avec une qualité constante.
CE 310.02 fait partie d'une série d'appareils permettant de réaliser des essais sur différents types de réacteurs.
En association avec l'unité d'alimentation CE 310, il est possible d'étudier le fonctionnement et le comportement d'un réacteur tubulaire.

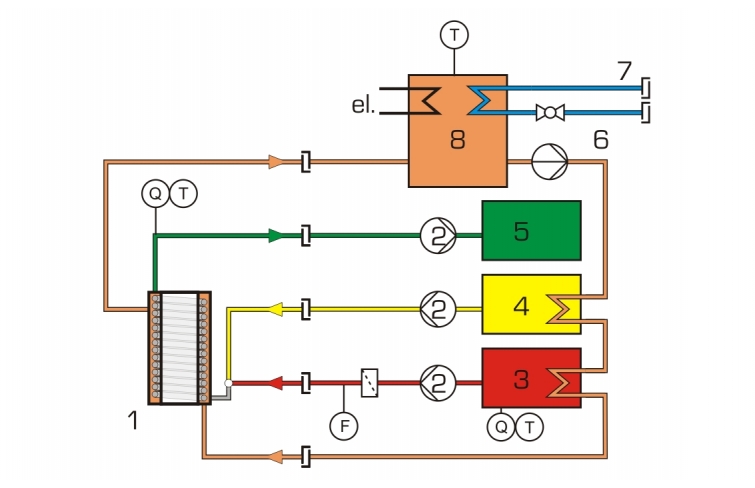

L'unité d'alimentation CE 310 dispose d'un circuit d'eau de chauffage ainsi que de tous les raccords, pompes, réservoirs pour réactifs requis, ainsi que d'un réservoir pour le produit.

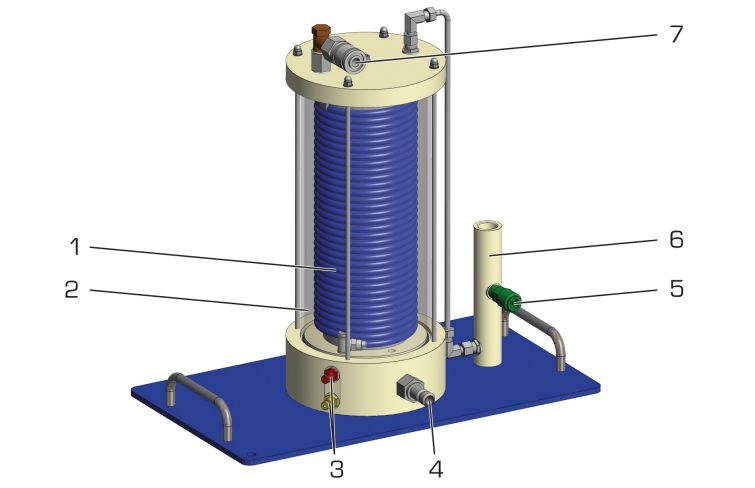

Le CE 310.02 à étudier est placé sur l'unité d´ alimentation et maintenu en position par deux tiges.
Des accouplements rapides permettent de raccorder facilement le réacteur à l'unité d´ alimentation.
Les deux pompes de l'unité d´ alimentation transportent les réactifs séparément dans le réacteur par le biais d'une buse pour chacun.
Les sorties des buses se trouvent dans une pièce en T et sont disposées de telle manière à ce que les deux réactifs se mélangent au milieu de la pièce en T.
Le mélange entre ensuite dans le tube enroulé sous forme spiralée, dans lequel les deux réactifs réagissent.
Le mélange constitué de produit et de réactifs non transformés quitte le tube et est collecté dans un réservoir de l'unité d'alimentation.
Le temps de séjour par les réactifs dans le réacteur tubulaire est
ajusté par l'intermédiaire de la vitesse de rotation des pompes sur l'unité d'alimentation.
Le tube se trouve lui aussi dans le bain d'eau.
Le bain d'eau est relié au circuit d'eau de chauffage de l'unité d'alimentation par des accouplements rapides, ce qui permet d'étudier l'influence de la température sur la réaction.
La transformation dans le réacteur tubulaire est déterminée en mesurant la conductivité électrique.
Un capteur combiné de conductivité et de température est inclus au CE 310.
Les valeurs de mesure sont indiquées numériquement sur l'armoire de commande de l'unité d'alimentation.

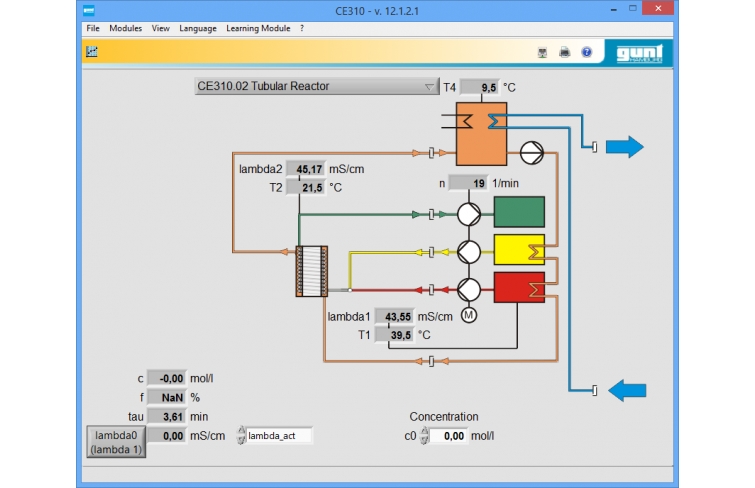

Les valeurs de mesure peuvent être en outre enregistrées et traitées à l'aide d'un logiciel d'acquisition de données (compris dans CE 310).
Les réacteurs tubulaires permettent de fabriquer de manière économique de grandes quantités de produit avec une qualité constante.
CE 310.02 fait partie d'une série d'appareils permettant de réaliser des essais sur différents types de réacteurs.
En association avec l'unité d'alimentation CE 310, il est possible d'étudier le fonctionnement et le comportement d'un réacteur tubulaire.
L'unité d'alimentation CE 310 dispose d'un circuit d'eau de chauffage ainsi que de tous les raccords, pompes, réservoirs pour réactifs requis, ainsi que d'un réservoir pour le produit.
Le CE 310.02 à étudier est placé sur l'unité d´ alimentation et maintenu en position par deux tiges.
Des accouplements rapides permettent de raccorder facilement le réacteur à l'unité d´ alimentation.
Les deux pompes de l'unité d´ alimentation transportent les réactifs séparément dans le réacteur par le biais d'une buse pour chacun.
Les sorties des buses se trouvent dans une pièce en T et sont disposées de telle manière à ce que les deux réactifs se mélangent au milieu de la pièce en T.
Le mélange entre ensuite dans le tube enroulé sous forme spiralée, dans lequel les deux réactifs réagissent.
Le mélange constitué de produit et de réactifs non transformés quitte le tube et est collecté dans un réservoir de l'unité d'alimentation.
Le temps de séjour par les réactifs dans le réacteur tubulaire est
ajusté par l'intermédiaire de la vitesse de rotation des pompes sur l'unité d'alimentation.
Le tube se trouve lui aussi dans le bain d'eau.
Le bain d'eau est relié au circuit d'eau de chauffage de l'unité d'alimentation par des accouplements rapides, ce qui permet d'étudier l'influence de la température sur la réaction.
La transformation dans le réacteur tubulaire est déterminée en mesurant la conductivité électrique.
Un capteur combiné de conductivité et de température est inclus au CE 310.
Les valeurs de mesure sont indiquées numériquement sur l'armoire de commande de l'unité d'alimentation.
Les valeurs de mesure peuvent être en outre enregistrées et traitées à l'aide d'un logiciel d'acquisition de données (compris dans CE 310).
Contenu didactique / Essais

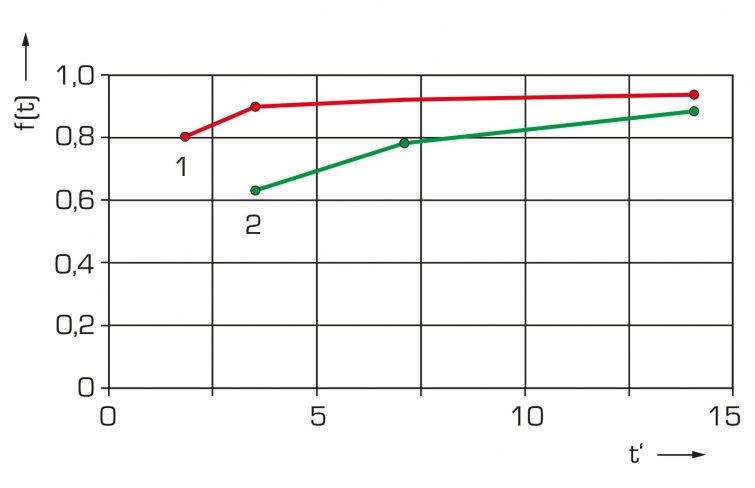

- bases d'une réaction de saponification
- transformation en fonction
-- du temps de séjour (dans le réacteur)
-- de la température
-- de la concentration
Les grandes lignes
- Réacteur tubulaire pour le raccordement à l'unité d'alimentation CE 310
- Matériaux transparents pour l'observation du procédé
- Détermination de la transformation d'une réaction de saponification
- bases d'une réaction de saponification
- transformation en fonction
-- du temps de séjour (dans le réacteur)
-- de la température
-- de la concentration
Les grandes lignes
- Réacteur tubulaire pour le raccordement à l'unité d'alimentation CE 310
- Matériaux transparents pour l'observation du procédé
- Détermination de la transformation d'une réaction de saponification
Caractéristiques techniques
Réacteur tubulaire
- diamètre intérieur: 6mm
- volume du réacteur: env. 280mL
- matériau: PA
Bain-marie
- diamètre intérieur: 132mm
- diamètre extérieur: 140mm
- volume: 2L
- matériau: PMMA
Réacteur tubulaire
- diamètre intérieur: 6mm
- volume du réacteur: env. 280mL
- matériau: PA
Bain-marie
- diamètre intérieur: 132mm
- diamètre extérieur: 140mm
- volume: 2L
- matériau: PMMA
Informations logistiques
Dimensions et poids
Lxlxh: 440x250x430mm
Poids: env. 11,5kg
Necessaire au fonctionnement
CE 310
Acétate d´éthyle, soude caustique
(pour la réaction de saponification)
Liste de livraison
1 réacteur tubulaire
Lxlxh: 440x250x430mm
Poids: env. 11,5kg
Necessaire au fonctionnement
CE 310
Acétate d´éthyle, soude caustique
(pour la réaction de saponification)
Liste de livraison
1 réacteur tubulaire
Poids: 11.5 Kg Delai de livraison estimé : 5 semaines
