Ref: EWTGUCE310.05
CE 310.05 Réacteur à écoulement piston (Réf. 083.31005)
Les réacteurs à écoulement piston sont des réacteurs à écoulement tubulaire et fonctionnent en continu.
Ils permettent l'étude de réactions chimiques dans des conditions définies.
Le CE 310.05 fait partie d'une série d'appareils qui permet la réalisation d'essais sur différents types de réacteurs.
Avec l'unité d'alimentation CE 310, il est possible d'étudier le fonctionnement et le comportement d'un réacteur à écoulement piston en fonctionnement continu.

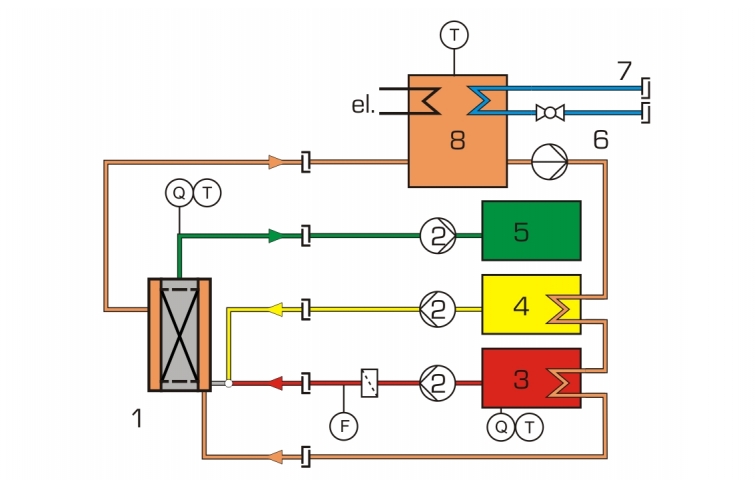

L'unité d'alimentation CE 310 dispose d'un circuit d'eau chaude ainsi que de tous les raccords, pompes, réservoirs de réactifs qui sont requis, ainsi que d'un réservoir pour le produit.
En association avec le WL 110.20 Générateur d'eau froide et le CE 310 Unité d'alimentation, il est également possible de refroidir les réacteurs.
Le CE 310.05 est placé sur l'unité d´ alimentation et maintenu en position par deux tiges.
Des accouplements rapides permettent de raccorder facilement le réacteur à l'unité d´ alimentation.
En fonctionnement continu, deux pompes de l'unité d´ alimentation transportent les réactifs dans le réacteur.
Le lit fixe constitué de billes en verre entraîne un écoulement à travers toute la section du réacteur.
La réaction des réactifs entraîne la formation du produit.
Le mélange composé de produit et des réactifs non transformés quitte le réacteur au niveau de l'extrémité supérieure.
Le mélange est transporté avec une autre pompe péristaltique dans un réservoir de l'unité d´ alimentation.
Le temps de séjour des réactifs dans le réacteur est ajusté par le biais de la vitesse de rotation des pompes sur l'unité d´ alimentation.
La transformation dans le réacteur à écoulement piston est déterminée en mesurant la conductivité.
Un capteur combiné de conductivité et de température est inclus au CE 310.
Les valeurs sont affichées numériquement sur l'armoire de commande de l'unité d´ alimentation.

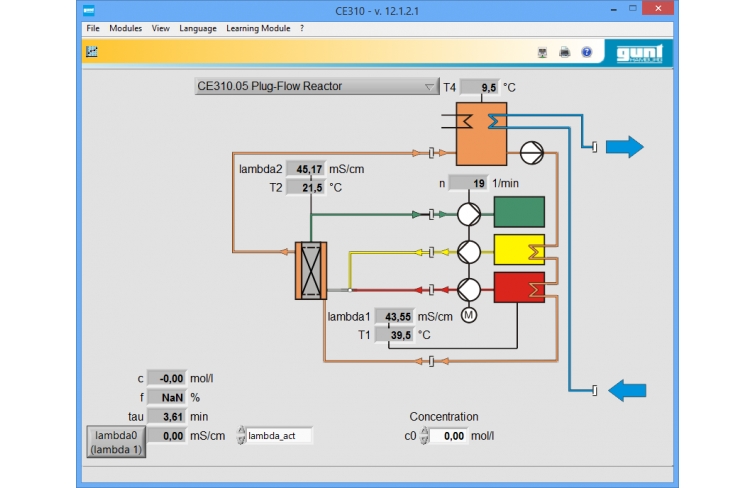

Et il est en outre possible d'enregistrer et de traiter les valeurs de mesure à l'aide d'un logiciel d'acquisition de données inclus au CE 310.
Ils permettent l'étude de réactions chimiques dans des conditions définies.
Le CE 310.05 fait partie d'une série d'appareils qui permet la réalisation d'essais sur différents types de réacteurs.
Avec l'unité d'alimentation CE 310, il est possible d'étudier le fonctionnement et le comportement d'un réacteur à écoulement piston en fonctionnement continu.
L'unité d'alimentation CE 310 dispose d'un circuit d'eau chaude ainsi que de tous les raccords, pompes, réservoirs de réactifs qui sont requis, ainsi que d'un réservoir pour le produit.
En association avec le WL 110.20 Générateur d'eau froide et le CE 310 Unité d'alimentation, il est également possible de refroidir les réacteurs.
Le CE 310.05 est placé sur l'unité d´ alimentation et maintenu en position par deux tiges.
Des accouplements rapides permettent de raccorder facilement le réacteur à l'unité d´ alimentation.
En fonctionnement continu, deux pompes de l'unité d´ alimentation transportent les réactifs dans le réacteur.
Le lit fixe constitué de billes en verre entraîne un écoulement à travers toute la section du réacteur.
La réaction des réactifs entraîne la formation du produit.
Le mélange composé de produit et des réactifs non transformés quitte le réacteur au niveau de l'extrémité supérieure.
Le mélange est transporté avec une autre pompe péristaltique dans un réservoir de l'unité d´ alimentation.
Le temps de séjour des réactifs dans le réacteur est ajusté par le biais de la vitesse de rotation des pompes sur l'unité d´ alimentation.
La transformation dans le réacteur à écoulement piston est déterminée en mesurant la conductivité.
Un capteur combiné de conductivité et de température est inclus au CE 310.
Les valeurs sont affichées numériquement sur l'armoire de commande de l'unité d´ alimentation.
Et il est en outre possible d'enregistrer et de traiter les valeurs de mesure à l'aide d'un logiciel d'acquisition de données inclus au CE 310.
Contenu didactique / Essais
- bases de la réaction de saponification
- fonctionnement continu
- détermination de la transformation en fonction des éléments suivants
-- temps de séjour
-- température
-- concentration

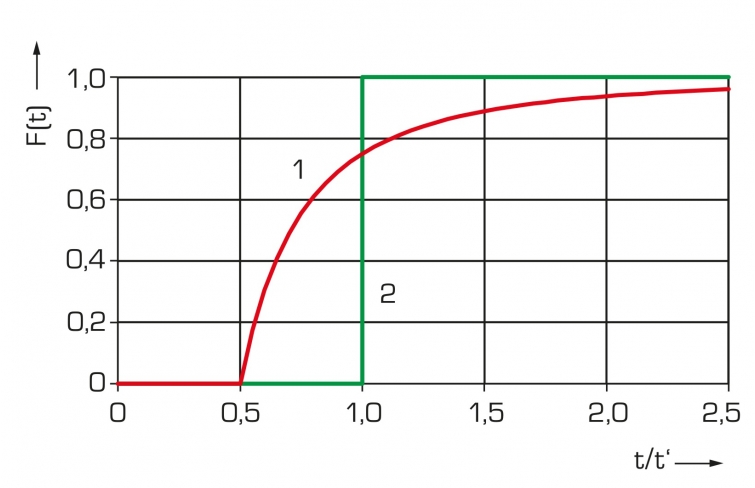

- distribution du temps de séjour
Les grandes lignes
- Réacteur à écoulement piston pour le raccordement à l'unité d´ alimentation CE 310
- Fonctionnement continu
- Lit fixe constitué de billes en verre
- Matériaux transparents pour l'observation du processus
- Fonctionnement isotherme
- Détermination de la transformation pour une réaction de saponification
- bases de la réaction de saponification
- fonctionnement continu
- détermination de la transformation en fonction des éléments suivants
-- temps de séjour
-- température
-- concentration
- distribution du temps de séjour
Les grandes lignes
- Réacteur à écoulement piston pour le raccordement à l'unité d´ alimentation CE 310
- Fonctionnement continu
- Lit fixe constitué de billes en verre
- Matériaux transparents pour l'observation du processus
- Fonctionnement isotherme
- Détermination de la transformation pour une réaction de saponification
Caractéristiques techniques

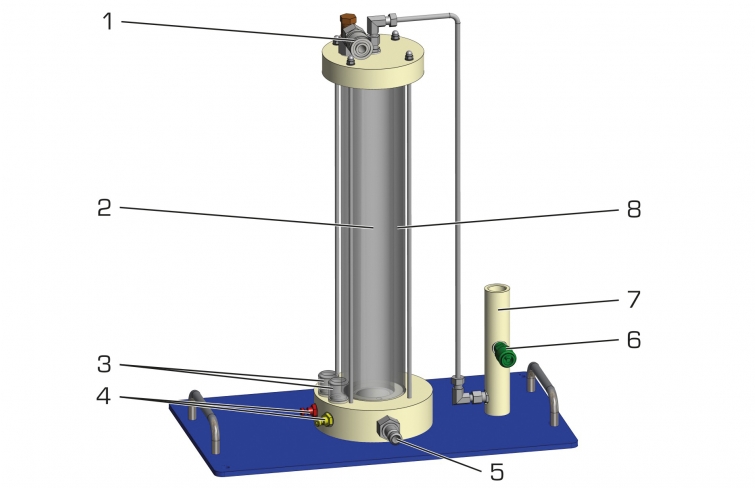

Réacteur à écoulement piston
- diamètre intérieur: 40mm
- hauteur: 400mm
- matériau: verre
Bain-marie
- diamètre intérieur: 70mm
- volume: env. 0,4L
- matériau: PMMA
Réacteur à écoulement piston
- diamètre intérieur: 40mm
- hauteur: 400mm
- matériau: verre
Bain-marie
- diamètre intérieur: 70mm
- volume: env. 0,4L
- matériau: PMMA
Informations logistiques
Dimensions et poids
Lxlxh: 440x250x530mm
Poids: env. 15kg
Necessaire au fonctionnement
CE 310
Acétate d´éthyle, soude caustique
(pour la réaction de saponification)
Liste de livraison
1 réacteur à écoulement piston
Lxlxh: 440x250x530mm
Poids: env. 15kg
Necessaire au fonctionnement
CE 310
Acétate d´éthyle, soude caustique
(pour la réaction de saponification)
Liste de livraison
1 réacteur à écoulement piston
Poids: 15 Kg Delai de livraison estimé : 5 semaines
