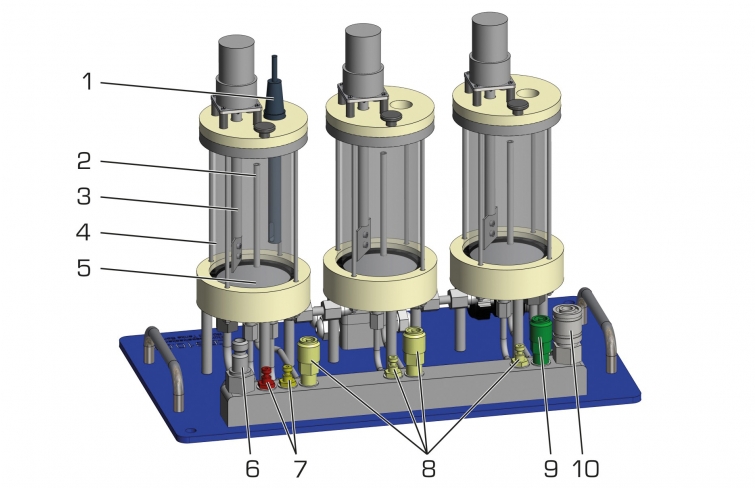

CE 310.03 Cascade de cuves agitées (Réf. 083.31003)
Les cascades de cuves agitées sont des réacteurs à cuves agitées montés en série.
Par rapport à un réacteur à cuve agitée, les transformations possibles sont supérieures avec une cascade de cuves agitées.
Les cascades de cuves agitées permettent une conduite de procédé flexible, étant donné qu'il est possible d'ajuster individuellement les températures et temps de séjour dans chaque réacteur.
CE 310.03 fait partie d'une série d'appareils permettant de réaliser des essais sur différents types de réacteurs.
En association avec l'unité d'alimentation CE 310, il est possible d'étudier le fonctionnement et le comportement d'une cascade de cuves agitées.
L'unité d'alimentation CE 310 dispose d'un circuit d'eau de chauffage ainsi que de tous les raccords, pompes, réservoirs pour réactifs requis et d'un réservoir pour le produit.
Le CE 310.03 à étudier est placé sur l'unité d´ alimentation et maintenu en position par deux tiges.
Des accouplements rapides permettent de raccorder facilement le réacteur à l'unité d´ alimentation.

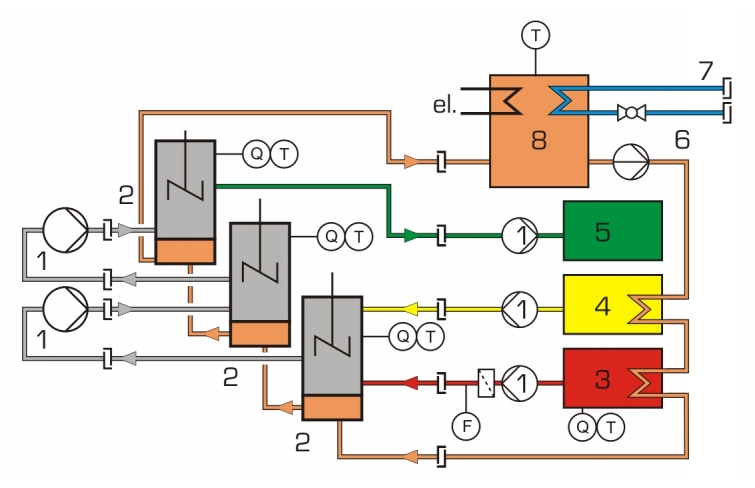

En fonctionnement continu, deux pompes de l'unité d'alimentation acheminent les réactifs jusqu'au premier réacteur.
Un mobile d'agitation assure un mélange homogène et donc le contact direct avec les réactifs.
La réaction des réactifs permet de former le produit.
Le mélange constitué de produit et de réactifs non transformés quitte le réacteur par l'intermédiaire d'un trop-plein et est conduit successivement dans deux autres réacteurs identiques.
Le refoulement intermédiaire est assuré par deux autres pompes péristaltiques de l'unité d´ alimentation.
À la suite du troisième réacteur a lieu le transport dans un réservoir de l'unité d´ alimentation.
Les temps de séjour dans les réacteurs sont ajustés par l'intermédiaire de la vitesse de rotation des pompes sur l'unité d'alimentation.
Les transformations dans les différents réacteurs et à l'extrémité de la section de flexible sont déterminées par la mesure de la conductivité.
Un capteur combiné de conductivité et de température est inclus à la liste de livraison.
Les valeurs de mesure sont indiquées numériquement sur l'armoire de commande de l'unité d'alimentation.

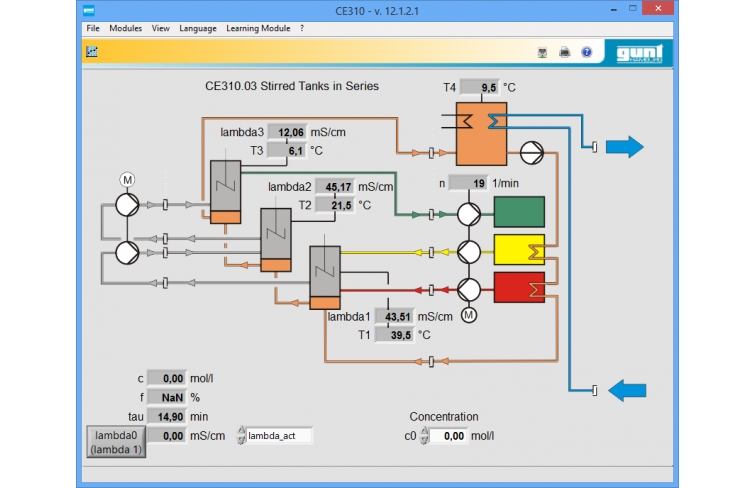

Les valeurs de mesure peuvent être en outre enregistrées et traitées à l'aide d'un logiciel d'acquisition de données (compris dans CE 310).
Par rapport à un réacteur à cuve agitée, les transformations possibles sont supérieures avec une cascade de cuves agitées.
Les cascades de cuves agitées permettent une conduite de procédé flexible, étant donné qu'il est possible d'ajuster individuellement les températures et temps de séjour dans chaque réacteur.
CE 310.03 fait partie d'une série d'appareils permettant de réaliser des essais sur différents types de réacteurs.
En association avec l'unité d'alimentation CE 310, il est possible d'étudier le fonctionnement et le comportement d'une cascade de cuves agitées.
L'unité d'alimentation CE 310 dispose d'un circuit d'eau de chauffage ainsi que de tous les raccords, pompes, réservoirs pour réactifs requis et d'un réservoir pour le produit.
Le CE 310.03 à étudier est placé sur l'unité d´ alimentation et maintenu en position par deux tiges.
Des accouplements rapides permettent de raccorder facilement le réacteur à l'unité d´ alimentation.
En fonctionnement continu, deux pompes de l'unité d'alimentation acheminent les réactifs jusqu'au premier réacteur.
Un mobile d'agitation assure un mélange homogène et donc le contact direct avec les réactifs.
La réaction des réactifs permet de former le produit.
Le mélange constitué de produit et de réactifs non transformés quitte le réacteur par l'intermédiaire d'un trop-plein et est conduit successivement dans deux autres réacteurs identiques.
Le refoulement intermédiaire est assuré par deux autres pompes péristaltiques de l'unité d´ alimentation.
À la suite du troisième réacteur a lieu le transport dans un réservoir de l'unité d´ alimentation.
Les temps de séjour dans les réacteurs sont ajustés par l'intermédiaire de la vitesse de rotation des pompes sur l'unité d'alimentation.
Les transformations dans les différents réacteurs et à l'extrémité de la section de flexible sont déterminées par la mesure de la conductivité.
Un capteur combiné de conductivité et de température est inclus à la liste de livraison.
Les valeurs de mesure sont indiquées numériquement sur l'armoire de commande de l'unité d'alimentation.
Les valeurs de mesure peuvent être en outre enregistrées et traitées à l'aide d'un logiciel d'acquisition de données (compris dans CE 310).
Contenu didactique / Essais
- bases d'une réaction de saponification

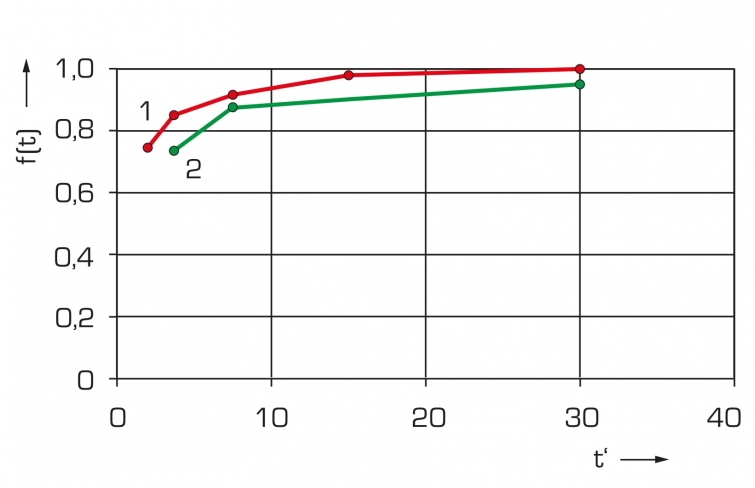

- transformation dans chaque réacteur en fonction
-- du temps de séjour (dans le réacteur)
-- de la température
-- de la concentration
Les grandes lignes
- Cascade de cuves agitées pour le raccordement à l'unité d'alimentation CE 310
- Matériaux transparents pour l'observation du procédé
- Détermination de la transformation lors d'une réaction de saponification, possible pour chaque étage
- Fonctionnement isotherme
- bases d'une réaction de saponification
- transformation dans chaque réacteur en fonction
-- du temps de séjour (dans le réacteur)
-- de la température
-- de la concentration
Les grandes lignes
- Cascade de cuves agitées pour le raccordement à l'unité d'alimentation CE 310
- Matériaux transparents pour l'observation du procédé
- Détermination de la transformation lors d'une réaction de saponification, possible pour chaque étage
- Fonctionnement isotherme
Caractéristiques techniques
3 réacteurs
- diamètre extérieur: 80mm chacun
- diamètre intérieur: 70mm chacun
- hauteur: 140mm chacun
- volume du réacteur: env. 350mL chacun
Vitesse de rotation des mobiles d'agitation:
3x env. 0...330min^-1^
Plages de mesure
- conductivité: 0...100mS/cm
- température: 0...60ºC
3 réacteurs
- diamètre extérieur: 80mm chacun
- diamètre intérieur: 70mm chacun
- hauteur: 140mm chacun
- volume du réacteur: env. 350mL chacun
Vitesse de rotation des mobiles d'agitation:
3x env. 0...330min^-1^
Plages de mesure
- conductivité: 0...100mS/cm
- température: 0...60ºC
Informations logistiques
Dimensions et poids
Lxlxh: 440x250x350mm
Poids: env. 14kg
Necessaire au fonctionnement Liste de livraison.
Les valeurs de mesure sont indiquées numériquement sur l'armoire de commande de l'unité d'alimentation.
Les valeurs de mesure peuvent être en outre enregistrées et traitées à l'aide d'un logiciel d'acquisition de données (compris dans CE 310).
Contenu didactique / Essais
- bases d'une réaction de saponification
- transformation dans chaque réacteur en fonction
-- du temps de séjour (dans le réacteur)
-- de la température
-- de la concentration
Les grandes lignes
- Cascade de cuves agitées pour le raccordement à l'unité d'alimentation CE 310
- Matériaux transparents pour l'observation du procédé
- Détermination de la transformation lors d'une réaction de saponification, possible pour chaque étage
- Fonctionnement isotherme
Les caracteristiques techniques
3 réacteurs
- diamètre extérieur: 80mm chacun
- diamètre intérieur: 70mm chacun
- hauteur: 140mm chacun
- volume du réacteur: env. 350mL chacun
Vitesse de rotation des mobiles d'agitation:
3x env. 0...330min^-1^
Plages de mesure
- conductivité: 0...100mS/cm
- température: 0...60ºC
Dimensions et poids
Lxlxh: 440x250x350mm
Poids: env. 14kg
Necessaire au fonctionnement
CE 310
Acétate d´éthyle, soude caustique
(pour la réaction de saponification)
Liste de livraison
1 cascade de cuves agitées
1 capteur de conductivité et de température
Lxlxh: 440x250x350mm
Poids: env. 14kg
Necessaire au fonctionnement Liste de livraison.
Les valeurs de mesure sont indiquées numériquement sur l'armoire de commande de l'unité d'alimentation.
Les valeurs de mesure peuvent être en outre enregistrées et traitées à l'aide d'un logiciel d'acquisition de données (compris dans CE 310).
Contenu didactique / Essais
- bases d'une réaction de saponification
- transformation dans chaque réacteur en fonction
-- du temps de séjour (dans le réacteur)
-- de la température
-- de la concentration
Les grandes lignes
- Cascade de cuves agitées pour le raccordement à l'unité d'alimentation CE 310
- Matériaux transparents pour l'observation du procédé
- Détermination de la transformation lors d'une réaction de saponification, possible pour chaque étage
- Fonctionnement isotherme
Les caracteristiques techniques
3 réacteurs
- diamètre extérieur: 80mm chacun
- diamètre intérieur: 70mm chacun
- hauteur: 140mm chacun
- volume du réacteur: env. 350mL chacun
Vitesse de rotation des mobiles d'agitation:
3x env. 0...330min^-1^
Plages de mesure
- conductivité: 0...100mS/cm
- température: 0...60ºC
Dimensions et poids
Lxlxh: 440x250x350mm
Poids: env. 14kg
Necessaire au fonctionnement
CE 310
Acétate d´éthyle, soude caustique
(pour la réaction de saponification)
Liste de livraison
1 cascade de cuves agitées
1 capteur de conductivité et de température
Poids: 14 Kg Delai de livraison estimé : 5 semaines
