Ref: EWTGUCE310.04
CE 310.04 Réacteur à cuve agitée discontinu (Réf. 083.31004)
Les réacteurs à cuve agitée sont souvent utilisés en fonctionnement discontinu lorsque les quantités de produit à fabriquer sont faibles, ou que la durée de la réaction est longue.
CE 310.04 fait partie d'une série d'appareils permettant de réaliser des essais sur différents types de réacteurs.
En association avec l'unité d'alimentation CE 310, il est possible d'étudier le fonctionnement et le comportement d'un réacteur à cuve agitée discontinu.

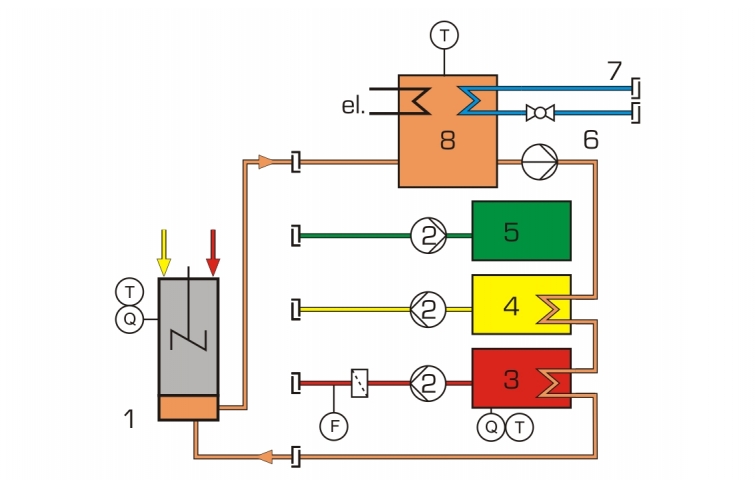

L'unité d'alimentation CE 310 dispose d'un circuit d'eau de chauffage ainsi que de tous les raccords, pompes, réservoirs pour réactifs requis et d'un réservoir pour le produit.

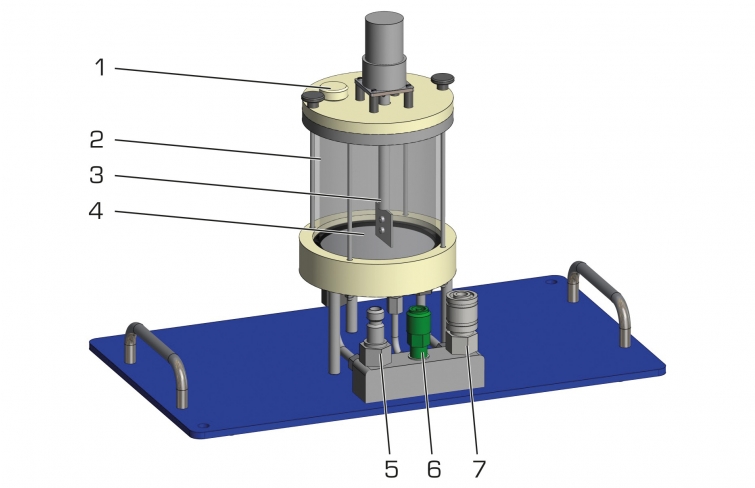

Le CE 310.04 à étudier est placé sur l'unité d´ alimentation et maintenu en position par deux tiges.
Des accouplements rapides permettent de raccorder facilement le réacteur à l'unité d´ alimentation.
Les réactifs sont préchauffés au début dans l'unité d´ alimentation.
Ensuite les réactifs sont ajoutés dans le réacteur à cuve agitée.
Un mobile d'agitation assure un mélange homogène et donc le contact direct avec les réactifs.
La réaction des réactifs permet de former le produit.
En fonctionnement isotherme, le fond compartimenté du réacteur à cuve agitée sert d'échangeur de chaleur, afin de maintenir constante, en la chauffant ou la refroidissant, la température à l'intérieur du réacteur.

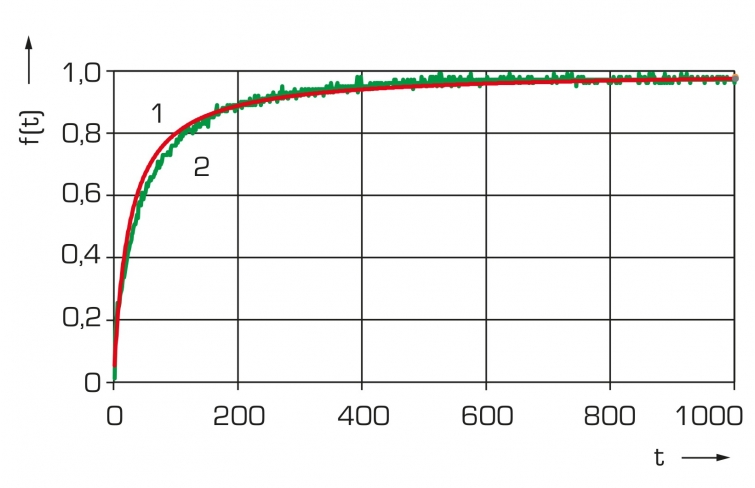

La transformation dans le réacteur à cuve agitée est déterminée en mesurant la conductivité.
Un capteur combiné de conductivité et de température est inclus au CE 310.
Les valeurs de mesure sont indiquées numériquement sur l'armoire de commande de l'unité d'alimentation.

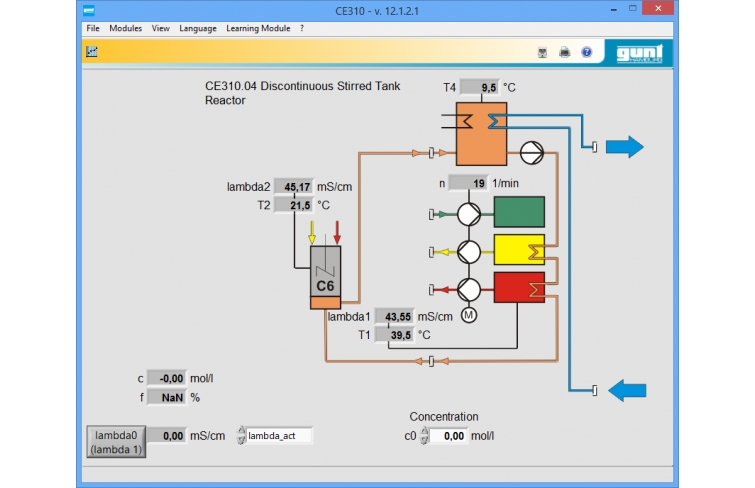

Les valeurs de mesure peuvent être en outre enregistrées et traitées à l'aide d'un logiciel d'acquisition de données (compris dans CE 310).
CE 310.04 fait partie d'une série d'appareils permettant de réaliser des essais sur différents types de réacteurs.
En association avec l'unité d'alimentation CE 310, il est possible d'étudier le fonctionnement et le comportement d'un réacteur à cuve agitée discontinu.
L'unité d'alimentation CE 310 dispose d'un circuit d'eau de chauffage ainsi que de tous les raccords, pompes, réservoirs pour réactifs requis et d'un réservoir pour le produit.
Le CE 310.04 à étudier est placé sur l'unité d´ alimentation et maintenu en position par deux tiges.
Des accouplements rapides permettent de raccorder facilement le réacteur à l'unité d´ alimentation.
Les réactifs sont préchauffés au début dans l'unité d´ alimentation.
Ensuite les réactifs sont ajoutés dans le réacteur à cuve agitée.
Un mobile d'agitation assure un mélange homogène et donc le contact direct avec les réactifs.
La réaction des réactifs permet de former le produit.
En fonctionnement isotherme, le fond compartimenté du réacteur à cuve agitée sert d'échangeur de chaleur, afin de maintenir constante, en la chauffant ou la refroidissant, la température à l'intérieur du réacteur.
La transformation dans le réacteur à cuve agitée est déterminée en mesurant la conductivité.
Un capteur combiné de conductivité et de température est inclus au CE 310.
Les valeurs de mesure sont indiquées numériquement sur l'armoire de commande de l'unité d'alimentation.
Les valeurs de mesure peuvent être en outre enregistrées et traitées à l'aide d'un logiciel d'acquisition de données (compris dans CE 310).
Contenu didactique / Essais
- bases d'une réaction de saponification
-- détermination des constantes de vitesse de
-- réaction
-- détermination de la dépendance à la température
-- des constantes de vitesse de réaction
- transformation en fonction
-- du temps de séjour (dans le réacteur)
-- de la température
-- de la concentration
Les grandes lignes
- Réacteur à cuve agitée discontinu pour le raccordement à l'unité d'alimentation CE 310
- Fonctionnement isotherme
- Détermination de la transformation lors d'une réaction de saponification
- bases d'une réaction de saponification
-- détermination des constantes de vitesse de
-- réaction
-- détermination de la dépendance à la température
-- des constantes de vitesse de réaction
- transformation en fonction
-- du temps de séjour (dans le réacteur)
-- de la température
-- de la concentration
Les grandes lignes
- Réacteur à cuve agitée discontinu pour le raccordement à l'unité d'alimentation CE 310
- Fonctionnement isotherme
- Détermination de la transformation lors d'une réaction de saponification
Caractéristiques techniques
Réacteur
- diamètre extérieur: 110mm
- diamètre intérieur: 100mm
- hauteur: 140mm
- volume: env. 750mL
Vitesse de rotation du mobile d'agitation
- env. 330min ^-1^
Réacteur
- diamètre extérieur: 110mm
- diamètre intérieur: 100mm
- hauteur: 140mm
- volume: env. 750mL
Vitesse de rotation du mobile d'agitation
- env. 330min ^-1^
Informations logistiques
Dimensions et poids
Lxlxh: 440x250x320mm
Poids: env. 10kg
Necessaire au fonctionnement
CE 310
Acétate d´éthyle, soude caustique
(pour la réaction de saponification)
Liste de livraison
1 réacteur à cuve agitée discontinu
2 béchers
1 entonnoir
Lxlxh: 440x250x320mm
Poids: env. 10kg
Necessaire au fonctionnement
CE 310
Acétate d´éthyle, soude caustique
(pour la réaction de saponification)
Liste de livraison
1 réacteur à cuve agitée discontinu
2 béchers
1 entonnoir
Poids: 10 Kg Delai de livraison estimé : 5 semaines
