Ref: EWTGUCE310.06
CE 310.06 Réacteur à écoulement laminaire (Réf. 083.31006)
Les réacteurs à écoulement laminaire sont des réacteurs à écoulement tubulaire et fonctionnent en continu.
Ils permettent l'étude de réactions chimiques dans des conditions d'écoulement définies et de la distribution caractéristique du temps de séjour.
Le CE 310.06 fait partie d'une série d'appareils qui permet la réalisation d'essais sur différents types de réacteurs.
Avec l'unité d'alimentation CE 310, il est possible d'étudier le fonctionnement et le comportement d'un réacteur à écoulement laminaire en fonctionnement continu.
L'unité d'alimentation CE 310 dispose d'un circuit d'eau chaude ainsi que de tous les raccords, pompes, réservoirs de réactifs qui sont requis, ainsi que d'un réservoir pour le produit.
En association avec le WL 110.20 Générateur d'eau froide et le CE 310 Unité d'alimentation, il est également possible de refroidir le réacteur.

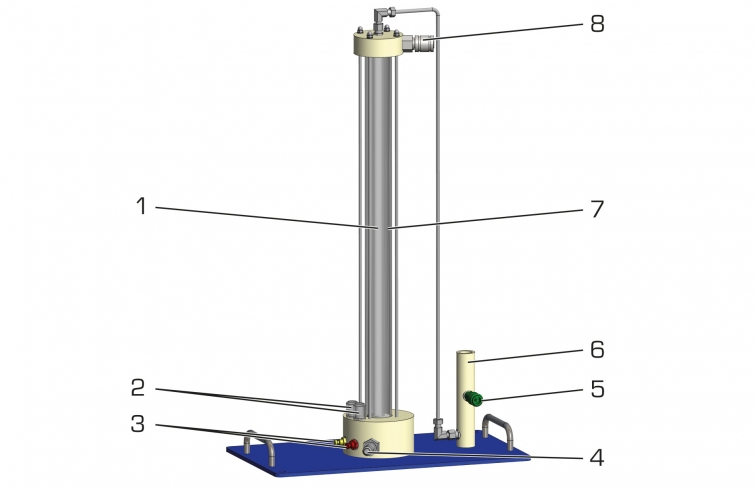

Le CE 310.06 est placé sur l'unité d´ alimentation et maintenu en position par deux tiges.
Des accouplements rapides permettent de raccorder facilement le réacteur à l'unité d´ alimentation.

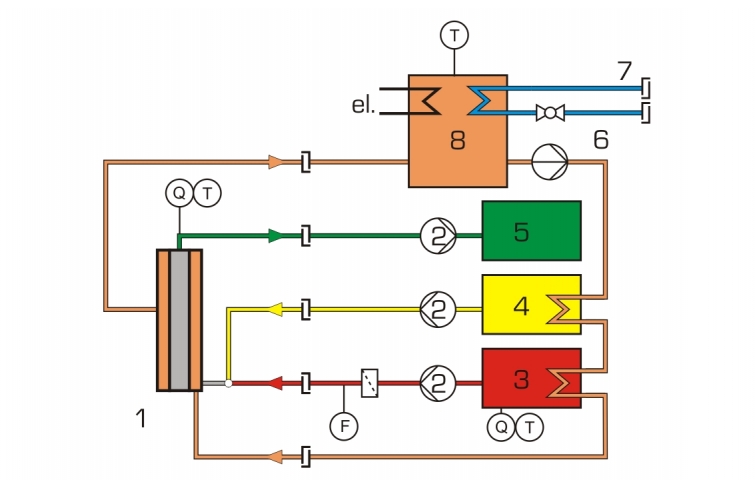

En fonctionnement continu, deux pompes de l'unité d´ alimentation transportent les réactifs dans le réacteur.
Un écoulement laminaire, qui dépend du dimensionnement et des débits volumétriques possibles.
La réaction des réactifs entraîne la formation du produit.
Le mélange composé de produit et des réactifs non transformés quitte le réacteur au niveau de l'extrémité supérieure une fois que le temps de séjour est écoulé.
Le mélange est transporté avec une autre pompe péristaltique dans un réservoir de l'unité d´ alimentation.
Le temps de séjour des réactifs dans le réacteur est ajusté par le biais de la vitesse de rotation des pompes sur l'unité d´ alimentation.
La transformation du réacteur à écoulement laminaire est déterminée par la mesure de la conductivité.
Un capteur combiné de conductivité et de température est inclus au CE 310.
Les valeurs sont affichées numériquement sur l'armoire de commande de l'unité d´ alimentation.

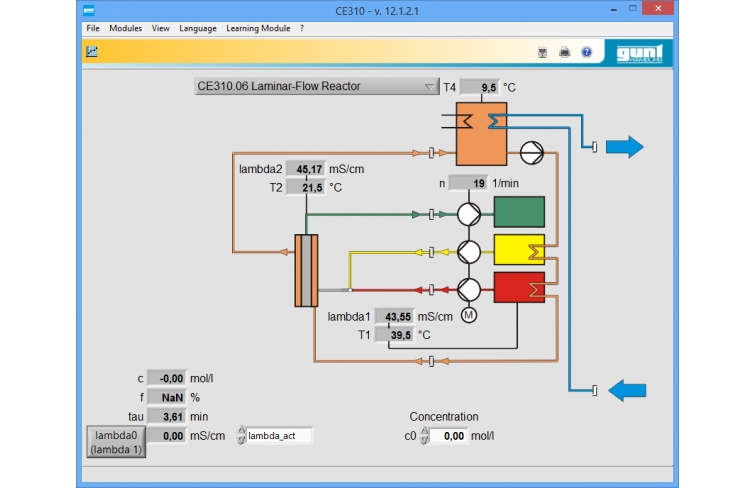

Et il est en outre possible d'enregistrer et de traiter les valeurs de mesure à l'aide d'un logiciel d'acquisition de données inclus au CE 310.
Ils permettent l'étude de réactions chimiques dans des conditions d'écoulement définies et de la distribution caractéristique du temps de séjour.
Le CE 310.06 fait partie d'une série d'appareils qui permet la réalisation d'essais sur différents types de réacteurs.
Avec l'unité d'alimentation CE 310, il est possible d'étudier le fonctionnement et le comportement d'un réacteur à écoulement laminaire en fonctionnement continu.
L'unité d'alimentation CE 310 dispose d'un circuit d'eau chaude ainsi que de tous les raccords, pompes, réservoirs de réactifs qui sont requis, ainsi que d'un réservoir pour le produit.
En association avec le WL 110.20 Générateur d'eau froide et le CE 310 Unité d'alimentation, il est également possible de refroidir le réacteur.
Le CE 310.06 est placé sur l'unité d´ alimentation et maintenu en position par deux tiges.
Des accouplements rapides permettent de raccorder facilement le réacteur à l'unité d´ alimentation.
En fonctionnement continu, deux pompes de l'unité d´ alimentation transportent les réactifs dans le réacteur.
Un écoulement laminaire, qui dépend du dimensionnement et des débits volumétriques possibles.
La réaction des réactifs entraîne la formation du produit.
Le mélange composé de produit et des réactifs non transformés quitte le réacteur au niveau de l'extrémité supérieure une fois que le temps de séjour est écoulé.
Le mélange est transporté avec une autre pompe péristaltique dans un réservoir de l'unité d´ alimentation.
Le temps de séjour des réactifs dans le réacteur est ajusté par le biais de la vitesse de rotation des pompes sur l'unité d´ alimentation.
La transformation du réacteur à écoulement laminaire est déterminée par la mesure de la conductivité.
Un capteur combiné de conductivité et de température est inclus au CE 310.
Les valeurs sont affichées numériquement sur l'armoire de commande de l'unité d´ alimentation.
Et il est en outre possible d'enregistrer et de traiter les valeurs de mesure à l'aide d'un logiciel d'acquisition de données inclus au CE 310.
Contenu didactique / Essais
- bases de la réaction de saponification
- fonctionnement continu
- détermination de la transformation en fonction des éléments suivants
-- temps de séjour
-- température
-- concentration

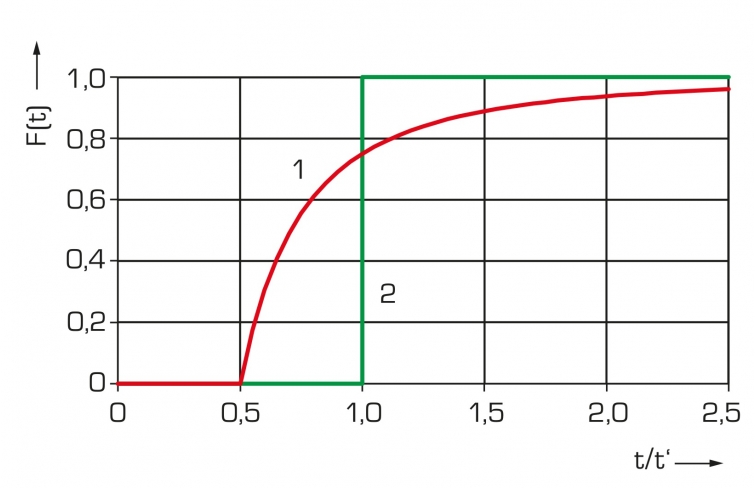

- distribution du temps de séjour
Les grandes lignes
- Réacteur à écoulement laminaire pour le raccordement à l'unité d´ alimentation CE 310
- Fonctionnement continu
- Matériaux transparents pour l'observation du processus
- Fonctionnement isotherme
- Détermination de la transformation pour une réaction de saponification
- bases de la réaction de saponification
- fonctionnement continu
- détermination de la transformation en fonction des éléments suivants
-- temps de séjour
-- température
-- concentration
- distribution du temps de séjour
Les grandes lignes
- Réacteur à écoulement laminaire pour le raccordement à l'unité d´ alimentation CE 310
- Fonctionnement continu
- Matériaux transparents pour l'observation du processus
- Fonctionnement isotherme
- Détermination de la transformation pour une réaction de saponification
Caractéristiques techniques
Réacteur à écoulement laminaire
- diamètre intérieur: 15mm
- hauteur: 600mm
- matériau: verre
Bain-marie
- diamètre intérieur: 45mm
- volume: env. 0,4L
- matériau: PMMA
Réacteur à écoulement laminaire
- diamètre intérieur: 15mm
- hauteur: 600mm
- matériau: verre
Bain-marie
- diamètre intérieur: 45mm
- volume: env. 0,4L
- matériau: PMMA
Informations logistiques
Dimensions et poids
Lxlxh: 440x250x750mm
Poids: env. 10kg
Necessaire au fonctionnement
CE 310
Acétate d´éthyle, soude caustique
(pour la réaction de saponification)
Liste de livraison
1 réacteur à écoulement laminaire
Lxlxh: 440x250x750mm
Poids: env. 10kg
Necessaire au fonctionnement
CE 310
Acétate d´éthyle, soude caustique
(pour la réaction de saponification)
Liste de livraison
1 réacteur à écoulement laminaire
Poids: 10 Kg Delai de livraison estimé : 5 semaines
