Ref: EWTGUCE310.01
CE 310.01 Réacteur à cuve agitée continu (Réf. 083.31001)
Les réacteurs à cuve agitée peuvent fonctionner de manière continue ou discontinue.
Les réacteurs à cuve agitée sont souvent utilisés en fonctionnement discontinu lorsque les quantités à fabriquer de produit sont faibles, ou que la durée de la réaction est longue.
Les réacteurs à cuve agitée continus permettent quant à eux de fabriquer de manière fiable de grandes quantités de produit avec une qualité constante.
CE 310.01 fait partie d'une série d'appareils permettant de réaliser des essais sur différents types de réacteurs.
En association avec l'unité d'alimentation CE 310, il est possible d'étudier le fonctionnement et le comportement d'un réacteur à cuve agitée en fonctionnement continu et en fonctionnement discontinu.

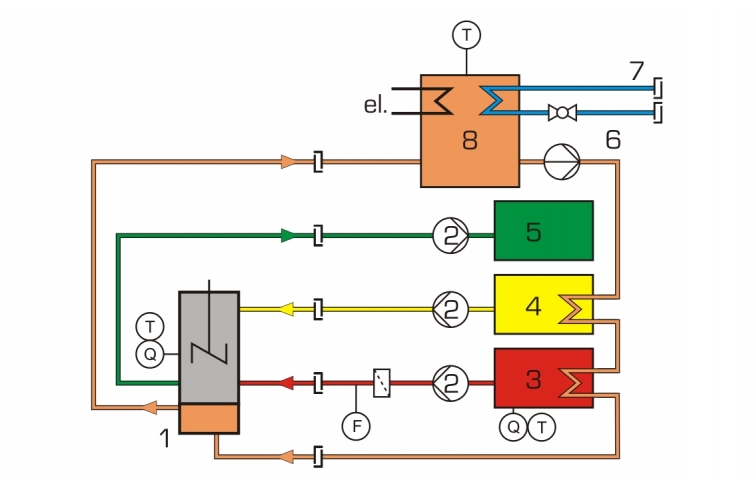

L'unité d'alimentation CE 310 dispose d'un circuit d'eau de chauffage ainsi que de tous les raccords, pompes, réservoirs pour réactifs requis et d'un réservoir pour le produit.
Le CE 310.01 à étudier est placé sur l'unité d´ alimentation et maintenu en position par deux tiges.
Des accouplements rapides permettent de raccorder facilement le réacteur à l'unité d´ alimentation.
En fonctionnement continu, deux pompes de l'unité d'alimentation acheminent les réactifs dans le réacteur.
Un mobile d'agitation assure un mélange homogène et donc le contact direct avec les réactifs.
La réaction des réactifs permet de former le produit.
Le mélange constitué de produit et de réactifs non transformés quitte le réacteur par l'intermédiaire d'un trop-plein et est transporte dans un réservoir de l'unité d'alimentation.
La hauteur du trop-plein est variable. Le volume du réacteur est ainsi ajustable.
Le temps de séjour par les réactifs dans le réacteur est ajusté par l'intermédiaire de la vitesse de rotation des pompes sur l'unité d'alimentation.
Le fond compartimenté du réacteur à cuve agitée sert d'échangeur de chaleur pour étudier l'influence de la température sur la réaction.
La transformation dans le réacteur à cuve agitée est déterminée en mesurant la conductivité.
Un capteur combiné de conductivité et de température est inclus au CE 310.
Les valeurs de mesure sont indiquées numériquement sur l'armoire de commande de l'unité d'alimentation.

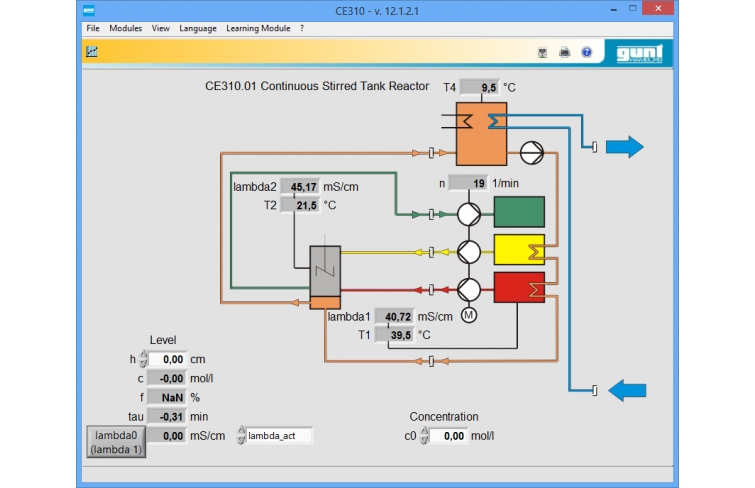

Les valeurs de mesure peuvent être en outre enregistrées et traitées à l'aide d'un logiciel d'acquisition de données (compris dans CE 310).
Les réacteurs à cuve agitée sont souvent utilisés en fonctionnement discontinu lorsque les quantités à fabriquer de produit sont faibles, ou que la durée de la réaction est longue.
Les réacteurs à cuve agitée continus permettent quant à eux de fabriquer de manière fiable de grandes quantités de produit avec une qualité constante.
CE 310.01 fait partie d'une série d'appareils permettant de réaliser des essais sur différents types de réacteurs.
En association avec l'unité d'alimentation CE 310, il est possible d'étudier le fonctionnement et le comportement d'un réacteur à cuve agitée en fonctionnement continu et en fonctionnement discontinu.
L'unité d'alimentation CE 310 dispose d'un circuit d'eau de chauffage ainsi que de tous les raccords, pompes, réservoirs pour réactifs requis et d'un réservoir pour le produit.
Le CE 310.01 à étudier est placé sur l'unité d´ alimentation et maintenu en position par deux tiges.
Des accouplements rapides permettent de raccorder facilement le réacteur à l'unité d´ alimentation.
En fonctionnement continu, deux pompes de l'unité d'alimentation acheminent les réactifs dans le réacteur.
Un mobile d'agitation assure un mélange homogène et donc le contact direct avec les réactifs.
La réaction des réactifs permet de former le produit.
Le mélange constitué de produit et de réactifs non transformés quitte le réacteur par l'intermédiaire d'un trop-plein et est transporte dans un réservoir de l'unité d'alimentation.
La hauteur du trop-plein est variable. Le volume du réacteur est ainsi ajustable.
Le temps de séjour par les réactifs dans le réacteur est ajusté par l'intermédiaire de la vitesse de rotation des pompes sur l'unité d'alimentation.
Le fond compartimenté du réacteur à cuve agitée sert d'échangeur de chaleur pour étudier l'influence de la température sur la réaction.
La transformation dans le réacteur à cuve agitée est déterminée en mesurant la conductivité.
Un capteur combiné de conductivité et de température est inclus au CE 310.
Les valeurs de mesure sont indiquées numériquement sur l'armoire de commande de l'unité d'alimentation.
Les valeurs de mesure peuvent être en outre enregistrées et traitées à l'aide d'un logiciel d'acquisition de données (compris dans CE 310).
Contenu didactique / Essais
- bases d'une réaction de saponification

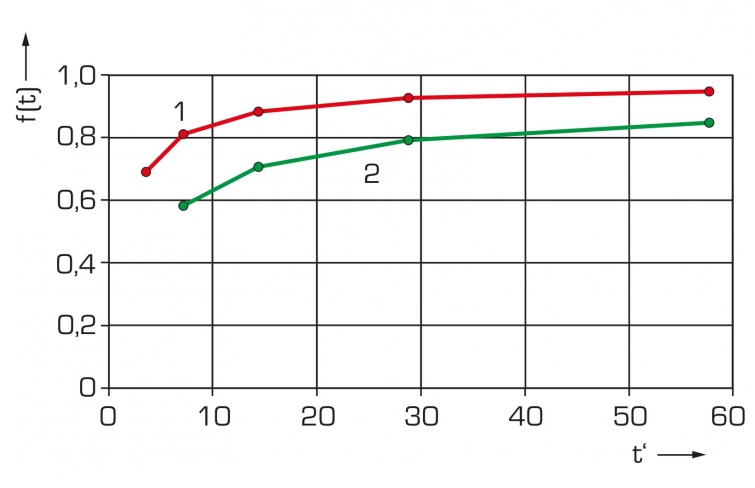

- transformation en fonction
-- du temps de séjour (dans le réacteur)
-- de la température
-- de la concentration
Les grandes lignes

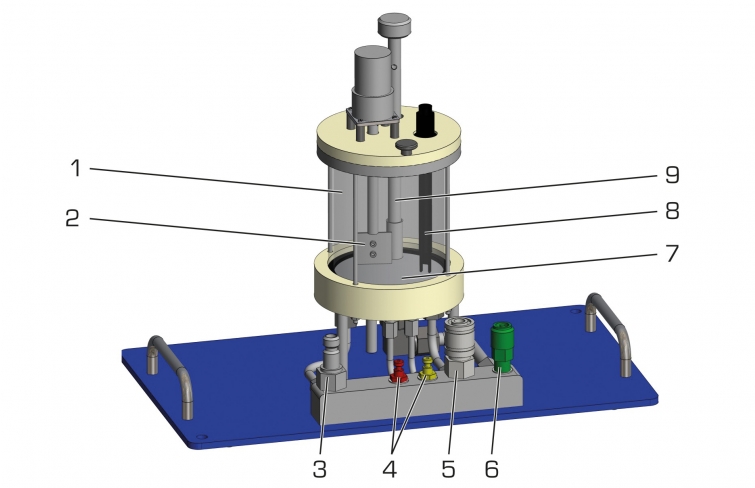

- Réacteur à cuve agitée pour le raccordement à l'unité d'alimentation CE 310
- Matériaux transparents pour l'observation du procédé
- Fonctionnement isotherme
- Volume du réacteur ajustable
- Détermination de la transformation lors d'une réaction de saponification
- bases d'une réaction de saponification
- transformation en fonction
-- du temps de séjour (dans le réacteur)
-- de la température
-- de la concentration
Les grandes lignes
- Réacteur à cuve agitée pour le raccordement à l'unité d'alimentation CE 310
- Matériaux transparents pour l'observation du procédé
- Fonctionnement isotherme
- Volume du réacteur ajustable
- Détermination de la transformation lors d'une réaction de saponification
Caractéristiques techniques
Réacteur à cuve agitée
- diamètre extérieur: 110mm
- diamètre intérieur: 100mm
- hauteur: 120mm
- volume ajustable: 270...750mL
Vitesse de rotation du mobile d'agitation
- env. 0...330min^-1^
Réacteur à cuve agitée
- diamètre extérieur: 110mm
- diamètre intérieur: 100mm
- hauteur: 120mm
- volume ajustable: 270...750mL
Vitesse de rotation du mobile d'agitation
- env. 0...330min^-1^
Informations logistiques
Dimensions et poids
Lxlxh: 440x250x320mm
Poids: env. 10kg
Necessaire au fonctionnement
CE 310
Acétate d´éthyle, soude caustique (pour la réaction de saponification)
Liste de livraison
1 réacteur à cuve agitée continu
Lxlxh: 440x250x320mm
Poids: env. 10kg
Necessaire au fonctionnement
CE 310
Acétate d´éthyle, soude caustique (pour la réaction de saponification)
Liste de livraison
1 réacteur à cuve agitée continu
Poids: 10 Kg Delai de livraison estimé : 5 semaines
