CE 100 Réacteur tubulaire (Réf. 083.10000)
Avec interface PC USB et logiciel inclus
Les réacteurs tubulaires font partie des réacteurs à fonctionnement continu.
Les réacteurs tubulaires permettent de fabriquer de manière économique de grandes quantités de produit avec une qualité constante.

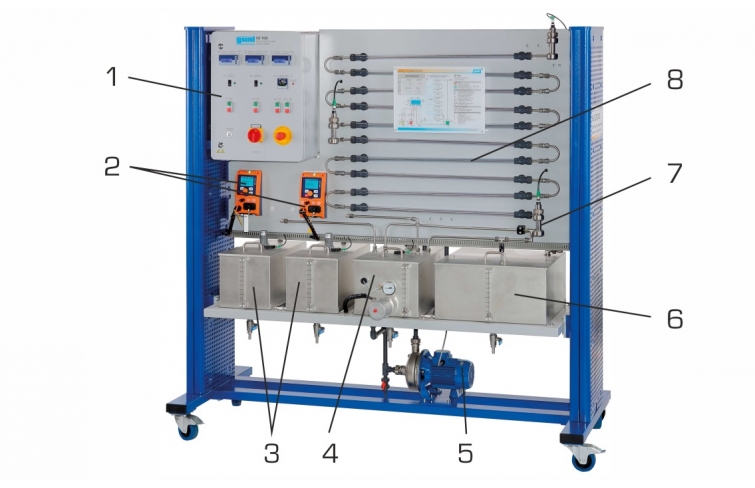

L´élément central du CE 100 est le réacteur tubulaire avec dix sections tempérées.

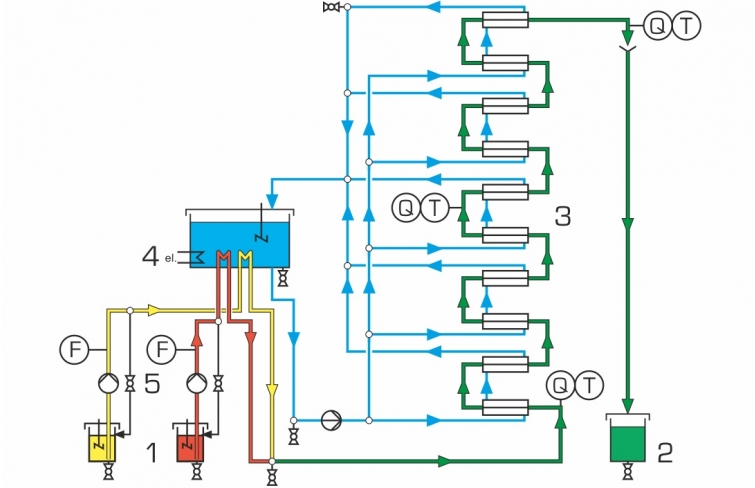

Deux pompes transportent les réactifs depuis deux réservoirs jusqu´à l´ intérieur du réacteur en passant par les sections de préchauffage.
Les sections de préchauffage sont constituées d´ un serpentin situé dans le réservoir d´ eau chaude.
Après le préchauffage, les réactifs sont mélangés juste avant de pénétrer dans le réacteur.
La conductibilité électrique du mélange réactionnel est mesurée à l´ entrée, au milieu et à la sortie du réacteur.
Pendant que le mélange réactionnel s´écoule à travers le réacteur, les réactifs réagissent aux produits.
Le mélange constitué de produits et de réactifs non transformés quitte le réacteur et est collecté dans un réservoir.
Les débits volumétriques et donc le temps de séjour des réactifs dans le réacteur tubulaire sont ajustés sur les pompes.
Les dix sections du réacteur tubulaire sont constituées d´échangeurs de chaleur coaxiaux.
Le mélange réactionnel s´écoule dans le tube intérieur de l´échangeur de chaleur tandis que l´ eau chaude s´écoule dans le tube extérieur.
La température de ce circuit d´ eau chaude est régulée.
Le régulateur de l´ armoire de commande permet de définir la température souhaitée et affiche la température actuelle du réservoir d´ eau chaude.
Trois agitateurs assurent un mélange homogène et une température uniforme dans les réservoirs de réactif et dans le réservoir d´ eau chaude.
Des capteurs enregistrent les températures et les conductibilités électriques.
Les valeurs mesurées peuvent être lues sur des affichages numériques.

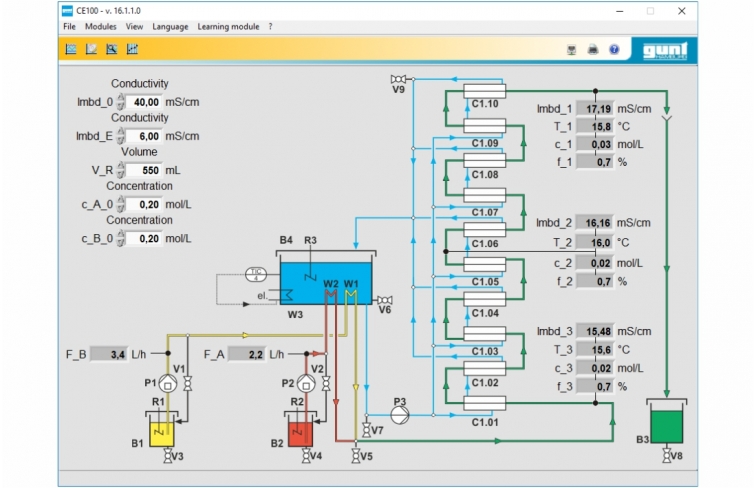

Les valeurs sont transmises vers un PC afin d´ y être évaluées à l´ aide du logiciel.
La transmission des données au PC se fait par une interface USB.
L´ analyse de la réaction s´ effectue au moyen des conductibilités électriques mesurées et de la conversion calculée à partir de ces dernières.
Les réacteurs tubulaires permettent de fabriquer de manière économique de grandes quantités de produit avec une qualité constante.
L´élément central du CE 100 est le réacteur tubulaire avec dix sections tempérées.
Deux pompes transportent les réactifs depuis deux réservoirs jusqu´à l´ intérieur du réacteur en passant par les sections de préchauffage.
Les sections de préchauffage sont constituées d´ un serpentin situé dans le réservoir d´ eau chaude.
Après le préchauffage, les réactifs sont mélangés juste avant de pénétrer dans le réacteur.
La conductibilité électrique du mélange réactionnel est mesurée à l´ entrée, au milieu et à la sortie du réacteur.
Pendant que le mélange réactionnel s´écoule à travers le réacteur, les réactifs réagissent aux produits.
Le mélange constitué de produits et de réactifs non transformés quitte le réacteur et est collecté dans un réservoir.
Les débits volumétriques et donc le temps de séjour des réactifs dans le réacteur tubulaire sont ajustés sur les pompes.
Les dix sections du réacteur tubulaire sont constituées d´échangeurs de chaleur coaxiaux.
Le mélange réactionnel s´écoule dans le tube intérieur de l´échangeur de chaleur tandis que l´ eau chaude s´écoule dans le tube extérieur.
La température de ce circuit d´ eau chaude est régulée.
Le régulateur de l´ armoire de commande permet de définir la température souhaitée et affiche la température actuelle du réservoir d´ eau chaude.
Trois agitateurs assurent un mélange homogène et une température uniforme dans les réservoirs de réactif et dans le réservoir d´ eau chaude.
Des capteurs enregistrent les températures et les conductibilités électriques.
Les valeurs mesurées peuvent être lues sur des affichages numériques.
Les valeurs sont transmises vers un PC afin d´ y être évaluées à l´ aide du logiciel.
La transmission des données au PC se fait par une interface USB.
L´ analyse de la réaction s´ effectue au moyen des conductibilités électriques mesurées et de la conversion calculée à partir de ces dernières.
Contenu didactique / Essais
- principes de base d´ une réaction de saponification
- rendement
en fonction du temps de séjour
en fonction de la température
en fonction de l´ ordre de réaction
Les grandes lignes
- réacteur tubulaire avec régulation de la température
- réaction de saponification avec mesure de la conductivité pour déterminer la conversion
- préchauffage des réactifs
Caracteristiques techniques
Réacteur tubulaire
Ø intérieur: env. 8mm
volume du réacteur: env. 0,5L
matériau: 1.4571
Pompes à réactif
débit de refoulement max.: 0,3L/min
hauteur de refoulement max.: 20m
Réservoir
réactifs: 2x 25L
produits: 1x 50L
eau: 1x 30L
Circuit d´ eau chaude
puissance du dispositif de chauffage: env. 4kW
température: max. 55ºC
Vitesse de rotation des agitateurs: max. 310min-1
Plages de mesure
débit volumétrique: 2x 2...320mL/min
température: 4x 0...80ºC
conductivité: 3x 0...100mS/cm
400V, 50Hz, 3 phases
- principes de base d´ une réaction de saponification
- rendement
en fonction du temps de séjour
en fonction de la température
en fonction de l´ ordre de réaction
Les grandes lignes
- réacteur tubulaire avec régulation de la température
- réaction de saponification avec mesure de la conductivité pour déterminer la conversion
- préchauffage des réactifs
Caracteristiques techniques
Réacteur tubulaire
Ø intérieur: env. 8mm
volume du réacteur: env. 0,5L
matériau: 1.4571
Pompes à réactif
débit de refoulement max.: 0,3L/min
hauteur de refoulement max.: 20m
Réservoir
réactifs: 2x 25L
produits: 1x 50L
eau: 1x 30L
Circuit d´ eau chaude
puissance du dispositif de chauffage: env. 4kW
température: max. 55ºC
Vitesse de rotation des agitateurs: max. 310min-1
Plages de mesure
débit volumétrique: 2x 2...320mL/min
température: 4x 0...80ºC
conductivité: 3x 0...100mS/cm
400V, 50Hz, 3 phases
Informations logistiques
Dimensions et poids
Lxlxh: 1900x790x1950mm
Poids: env. 250kg
Nécessaire pour le fonctionnement
Acétate d´éthyle, lessive de soude (pour la réaction de saponification)
PC avec Windows recommandé
Liste de livraison
1 appareil d´ essai
1 jeu d´ accessoires
1 documentation didactique
Accessoires
en option
pour l'apprentissage à distance
GU 100 Web Access Box
avec
CE 100W Web Access Software
Lxlxh: 1900x790x1950mm
Poids: env. 250kg
Nécessaire pour le fonctionnement
Acétate d´éthyle, lessive de soude (pour la réaction de saponification)
PC avec Windows recommandé
Liste de livraison
1 appareil d´ essai
1 jeu d´ accessoires
1 documentation didactique
Accessoires
en option
pour l'apprentissage à distance
GU 100 Web Access Box
avec
CE 100W Web Access Software
Poids: 250 Kg Delai de livraison estimé : 16 semaines
