Ref: E2.5.3.4
E2.5.3.4 Convertisseur de fréquence industriel pour commander un moteur asynchrone 0.3 kW
La partie é lectronique de puissance de ce stage de laboratoire travaille avec des plaques expé rimentales.
La machine é lectrique utilisé e est une machine industrielle à socle dont les caracté ristiques sont é valué es à l'aide du systè me de test de machines 0,3. L'alimentation é lectrique de la machine d'essai provient d'un convertisseur de fré quence industriel alimenté par le ré seau public (tension de ré seau, 230 V).
Objectifs d'apprentissage
- Mesures de protection et sé curité é lectrique
- Montage d'installations techniques d'é nergie selon le sché ma é lectrique
- Mise en service d'entraî nements é lectriques
- Enregistrement de courbes caracté ristiques de charge sous diffé rents paramè tres de fonctionnement
- Acquisition de compé tences de mesure sur des machines é lectriques
- Commande de vitesse d'une machine asynchrone
- Les mesures sont effectué es avec le test de machines CASSY.
Les variateurs de fré quence industriels sont utilisé s pour l'optimisation des machines et l'automatisation.
L'é quipement comprend un variateur de fré quence industriel et compact.
Les expé riences se concentrent sur la mise en service et le paramé trage du variateur ainsi que sur l'é tude du comportement de la machine.
Le logiciel du fabricant est utilisé pour le paramé trage, une programmation manuelle est certes possible, mais elle n'est pas didactique compte tenu du grand nombre de paramè tres.
Points forts :
- Les mesures sont effectué es avec le test de machines CASSY.
- Tous les canaux de mesure sont libres de potentiel et peuvent donc ê tre utilisé s librement.
- Toutes les mesures peuvent ê tre effectué es avec ou sans ordinateur.
- Pour la protection contre la surchauffe, les enroulements statoriques du moteur asynchrone sont é quipé s de sondes de tempé rature.
- Le moteur asynchrone dispose d'un bornier didactique avec impression du sché ma des enroulements.
Toutes les fonctions du test machine CASSY 0,3 peuvent ê tre utilisé es rapidement directement via l'é cran, la molette et les touches situé es sur l'appareil.
Tous les ré glages et ré sultats de mesure peuvent ê tre enregistré s sur l'appareil et ê tre rapidement rappelé s ulté rieurement ou simplement té lé chargé s.
De plus, le test de machines CASSY 0,3 peut ê tre entiè rement contrô lé en temps ré el via les interfaces RJ45 Ethernet, W-LAN et USB-C.
Ces interfaces peuvent ê tre utilisé es par les logiciels suivants :
- CASSY Lab 2 pour les entraî nements et les systè mes d'é nergie,
- MATLAB\'ae et LabVIEW \'99
- Lab Docs Editor Advanced
Pour la connexion mé dia locale d'au moins quatre terminaux simultané ment, les serveurs inté gré s suivants sont disponibles dans le test de machines CASSY 0,3.
Pour plus de dé tails, veuillez consulter les donné es produit 7731900 ou 7731901 Test de machines CASSY 0,3.
L'é quipement convient aussi bien pour les expé riences d'é lè ves et d'é tudiants en laboratoire avec une basse tension (courant continu, courant alternatif et courant triphasé ) et - si le banc d'essai est mobile - pour les dé monstrations d'enseignants dans la salle de classe ou l'amphithéâ tre.
Les expé riences sont ré alisé es conformé ment au manuel.
Le groupe cible est constitué d'apprentis de l'industrie et d'é tudiants en construction de machines é lectriques.
Le cours propose des expé riences de niveau moyen pour l'é cole professionnelle et permet en mê me temps d'acqué rir les connaissances né cessaires sur le comportement des machines pour une interpré tation scientifique dans la formation de bachelier.
Grâ ce à la connexion mé dia, les expé riences sont adapté es à la dé monstration en classe ou dans un amphithéâ tre.
Dans les é quipements suivants, il existe encore des essais é tendus avec un convertisseur de fré quence et une machine asynchrone :
- E2.5.3.2 Bases de la technique des convertisseurs de fré quence
- E2.5.3.3 Entraî nements avec convertisseur de fré quence didactique
- E2.5.4.4 Comportement en service de moteurs asynchrones à vitesse variable en charge
- E2.6.2.2 Servomoteur AC avec machine asynchrone industrielle
Thè mes
- Structure des entraî nements avec moteurs asynchrones
- Moment, rendement et magné tisation optimale
- Paramé trage du variateur de fré quence
- Mesures de la tension de sortie du variateur
- Vecteur de tension et de courant
- Dé marrage d'un entraî nement avec convertisseur de fré quence
- Influence de la compensation de glissement
- Influence de la compensation de charge
- Enregistrement de la courbe caracté ristique U/f dans diffé rents cas de charge.
É quipement comprenant :

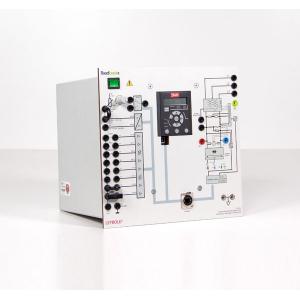

1 773 5313 Convertisseur de fré quence Indust.
1 773 2104 Moteur à cage d\u146?é cureuil 230/400 0,3
1 773 1901 Test de machines CASSY 0,3
1 524 222 CASSY Lab 2 pour machines é lectriques et é lectronique de puissance
1 773 1991 Dynamomè tre é lectrique 0,3
1 773 108 Accouplement et couvercle de bout d'arbre 0.3 transparent
1 315 39 Masse marqué e, 1 kg
1 773 110 Banc de base de machine 90 cm
1 773 115 Banc de base de machine 120 cm
1 731 06 Accouplement 0.3
1 537 341 Ré sistance au glissement 102 ohms
1 775 290EN * LIT-print: Variateurs avec convertisseur de fré quence industriel 0,3, anglais
1 726 09 Cadre profilé T130, deux é tages

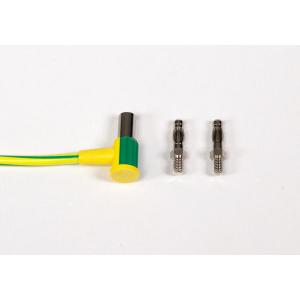

1 689 3001 Kit de liaison é quipotentielle
1 500 59 Cavalier proté gé , noirs, jeu de 10
1 500 592 * Cavalier proté gé avec prise, noirs, jeu de 10
1 500 591 Cavalier proté gé , verts/jaunes, jeu de 10<
