HM 365 Dispositif de freinage et d'entraînement universel (Réf. 070.36500)
pour pompes à eau, pompes à huile, moteurs thermiques, compresseur PAC, Turbines
Cette série d'appareils couvre cinq cours sur les pompes à eau et à huile, les turbines ainsi que sur les techniques des installations et des moteurs.

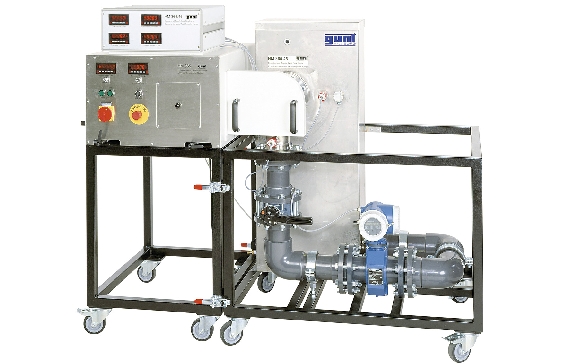

Pour obtenir un montage expérimental complet, il faut inclure le module de base HM 365, la machine à fluide à étudier et, si nécessaire, une unité dalimentation ou un banc de test.

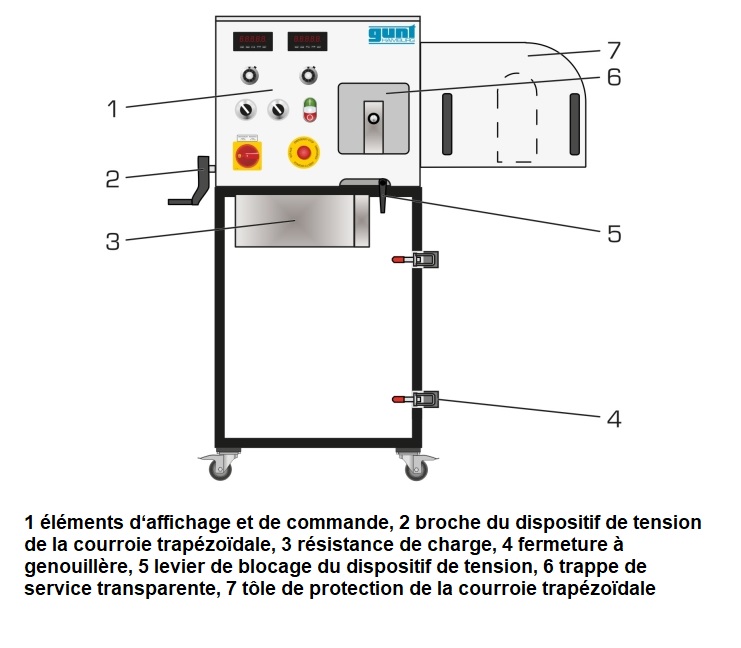

Lors du montage, on raccorde la machine à fluide à étudier au module de base HM 365 à l'aide d'une courroie trapézoïdale.
Des fermetures à genouillère relient mécaniquement le HM 365 et le banc dessai avec ses accessoires.
La fonction principale du HM 365 est de mettre à disposition des puissances d'entraînement ou de freinage nécessaires à l'étude de la machine motrice ou de la machine réceptrice sélectionnée.
Cette puissance est produite par un moteur asynchrone refroidi par air avec un convertisseur de fréquence.

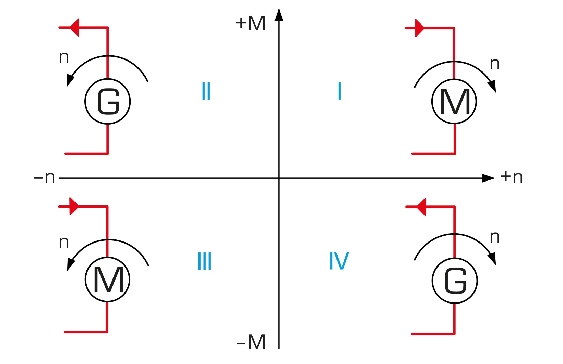

Le moteur asynchrone fonctionne selon les besoins, soit comme un générateur, soit comme un moteur.
En mode générateur, il freine la machine à fluide, c'est-à-dire ici les moteurs ou turbines, et évacue l'énergie.
En mode moteur, il entraîne la machine à fluide étudiée, p. ex. les pompes ou compresseurs.
L'énergie qui apparaît lors du freinage en mode générateur est convertie en chaleur par une résistance de charge.
Il est possible d'ajuster avec précision le couple d'entraînement ou de freinage.
Celui-ci est mesuré par un capteur de force.
C'est pour cette raison que le moteur asynchrone est suspendu pivotant.
Le moteur peut être déplacé pour tendre la courroie trapézoïdale.
Le HM 365 inclut des affichages numériques de la vitesse de rotation et du couple.
L'échange de données entre le module de base et les accessoires est assuré par un câble de données.
Les valeurs de mesure peuvent être transmises simultanément à un PC via une connexion USB.
Le logiciel d'exploitation des données est configuré spécialement pour les accessoires concernés et est fourni avec ces derniers.
Moteur asynchrone en mode entraînement ou freinage en liaison avec l'un des accessoires
- mesure du couple
- mesure de la vitesse de rotation
Les grandes lignes
- Module de base de la série GUNT-FEMLine
- Moteur asynchrone avec convertisseur de fréquence et ajustage précis du couple dentraînement ou de freinage
- Liaison entre le HM 365 et la machine motrice ou la machine réceptrice par courroie trapézoïdale
- Configuration dun banc dessai complet avec une grande variété d'accessoires
Les caractéristiques techniques
Moteur asynchrone avec convertisseur de fréquence
- puissance: 2200W
- vitesse de rotation max.: env. 3000min^-1^
- couple max.: env. 12Nm
Entraînement à courroie trapézoïdale
- longueur de la courroie trapézoïdale: 1157mm,1180mm, 1250mm
- type de courroie trapézoïdale: SPA
- diamètre de la poulie de la courroie trapézoïdale:125mm
Résistance de charge: 72 Ohm, 2400W
Plages de mesure
- couple: -15...15Nm
- vitesse de rotation: 0...5000min-¹
Lxlxh: 1000x800x1250mm
Poids: env. 125kg
Nécessaire au fonctionnement
400V, 50/60Hz, 3 phases ou 230V, 60Hz/CSA, 3 phases
Liste de livraison
1 dispositif de freinage et dentraînement
1 jeu de courroies trapézoïdales
1 câble de transmission des données pour raccordement des modules
1 notice
