Ref: EWTGUHM365.31
HM 365.31 Turbine Pelton et turbine Francis pour HM 365.32 (Réf. 070.36531)
Les turbines à eau sont des turbomachines qui servent à utiliser l'é nergie hydraulique.
Elles transforment l'é nergie de pression et l'é nergie d'é coulement en é nergie mé canique et sont utilisé es pour la plupart pour l'entraî nement de gé né ratrices.
Les turbines à eau peuvent ê tre divisé es en turbines à action et turbines à ré action selon leur mode de fonctionnement.

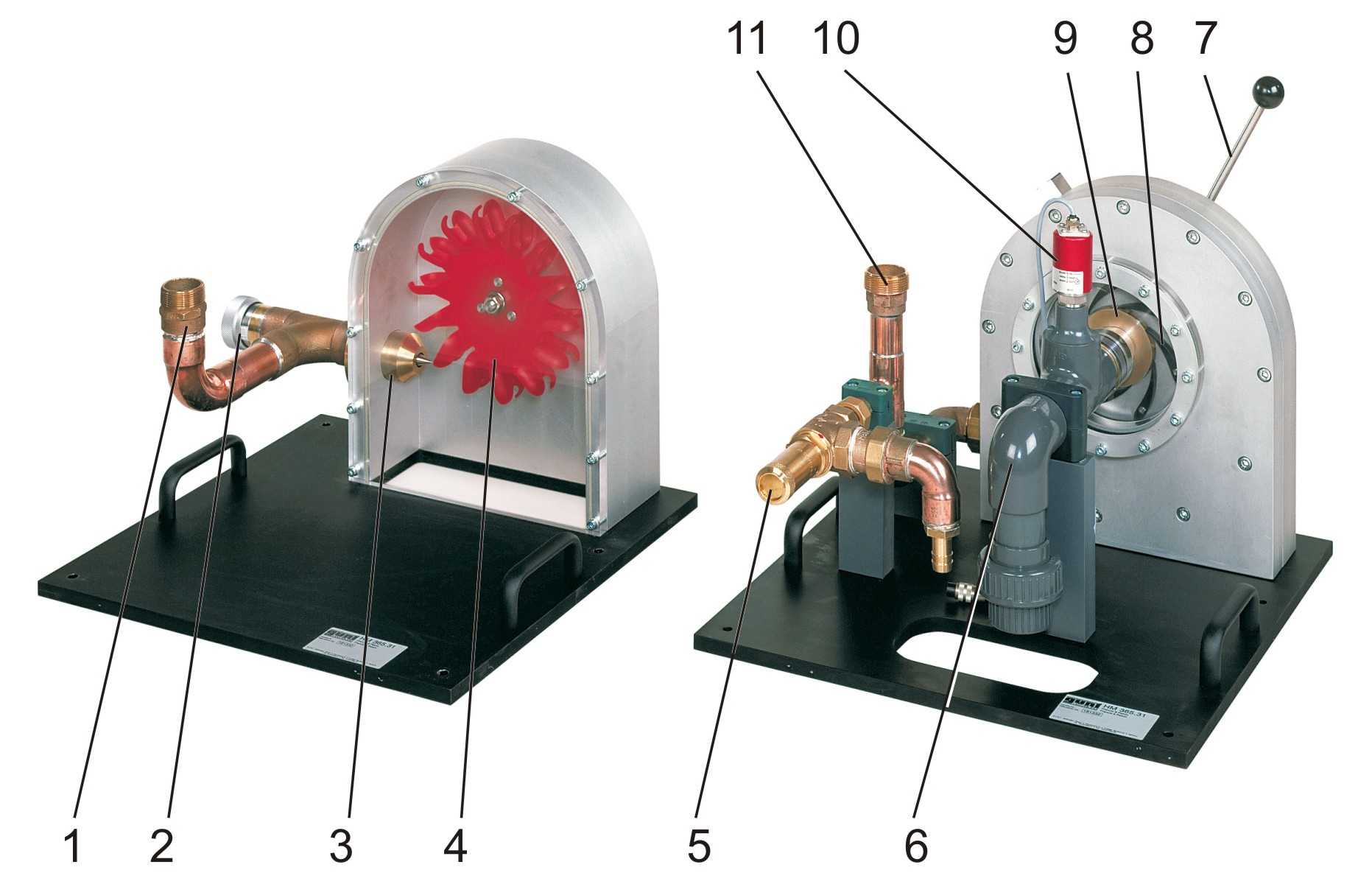

Les accessoires HM 365.31 contiennent une turbine Pelton comme exemple d'une turbine à action ainsi qu'une turbine Francis comme turbine à ré action.
Les deux types de turbines sont examiné s et comparé s en combinaison avec le module d'alimentation pour turbines HM 365.32 et le dispositif de freinage HM 365.
L'unité de freinage permet d'ajuster des vitesses de rotation ou des couples de rotation constants.
Ainsi, vous pouvez conduire des essais dans des modes d'opé ration ré els diffé rents.

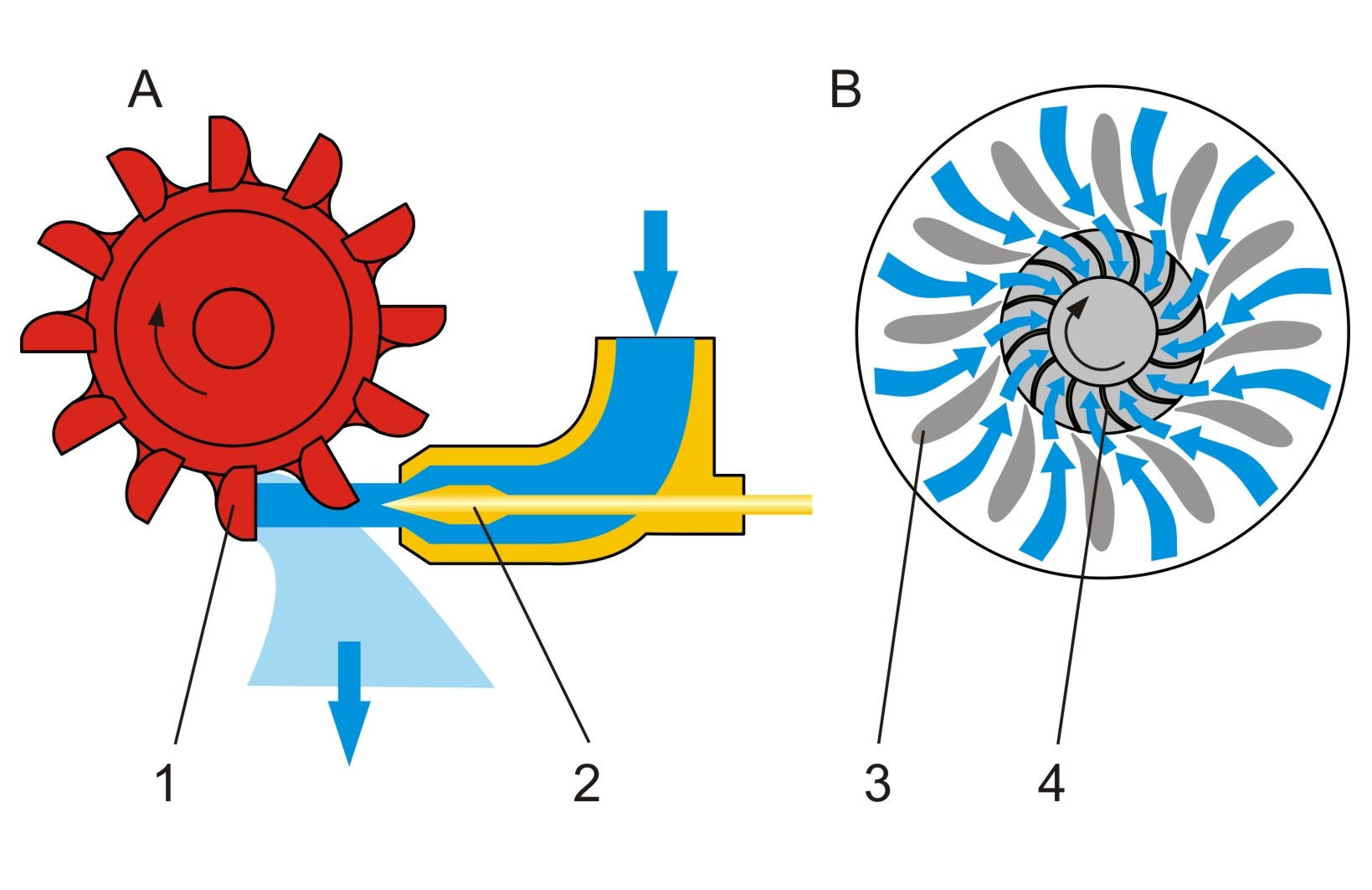

La turbine Pelton est une turbine à jet libre qui transforme l'é nergie de pression de l'eau en é nergie ciné tique complè tement dans le distributeur.
Comme la diffé rence de pression totale est diminué e seulement dans la tuyè re, la pression dans la roue Pelton reste constante. Cette turbine est é galement appelé e "turbine à action".
La puissance de la turbine est ajusté e par l'ajustage de la section transversale de la tuyè re.
La turbine Francis transforme l'é nergie de pression de l'eau en é nergie ciné tique dans le distributeur et dans le rotor.
La pression à l'entré e du rotor est plus haute qu'à la sortie.
La puissance de la turbine est ajusté e par l'ajustage des aubes directrices.
L'alimentation en eau, la mesure de la pression à l'entré e des turbines et la mesure de l'é coulement sont ré alisé es par HM 365.32.
Pour mesurer la pression à la sortie de la turbine, la turbine Francis est é quipé e d'un capteur de pression additionnel.
Le couple de freinage et la vitesse de rotation sont mesuré s par le dispositif de freinage HM 365.
La documentation didactique bien structuré e expose les principes de base et guide l´é tudiant dans la ré alisation des essais.
Elles transforment l'é nergie de pression et l'é nergie d'é coulement en é nergie mé canique et sont utilisé es pour la plupart pour l'entraî nement de gé né ratrices.
Les turbines à eau peuvent ê tre divisé es en turbines à action et turbines à ré action selon leur mode de fonctionnement.
Les accessoires HM 365.31 contiennent une turbine Pelton comme exemple d'une turbine à action ainsi qu'une turbine Francis comme turbine à ré action.
Les deux types de turbines sont examiné s et comparé s en combinaison avec le module d'alimentation pour turbines HM 365.32 et le dispositif de freinage HM 365.
L'unité de freinage permet d'ajuster des vitesses de rotation ou des couples de rotation constants.
Ainsi, vous pouvez conduire des essais dans des modes d'opé ration ré els diffé rents.
La turbine Pelton est une turbine à jet libre qui transforme l'é nergie de pression de l'eau en é nergie ciné tique complè tement dans le distributeur.
Comme la diffé rence de pression totale est diminué e seulement dans la tuyè re, la pression dans la roue Pelton reste constante. Cette turbine est é galement appelé e "turbine à action".
La puissance de la turbine est ajusté e par l'ajustage de la section transversale de la tuyè re.
La turbine Francis transforme l'é nergie de pression de l'eau en é nergie ciné tique dans le distributeur et dans le rotor.
La pression à l'entré e du rotor est plus haute qu'à la sortie.
La puissance de la turbine est ajusté e par l'ajustage des aubes directrices.
L'alimentation en eau, la mesure de la pression à l'entré e des turbines et la mesure de l'é coulement sont ré alisé es par HM 365.32.
Pour mesurer la pression à la sortie de la turbine, la turbine Francis est é quipé e d'un capteur de pression additionnel.
Le couple de freinage et la vitesse de rotation sont mesuré s par le dispositif de freinage HM 365.
La documentation didactique bien structuré e expose les principes de base et guide l´é tudiant dans la ré alisation des essais.
Contenu didactique / Essais
En combinaison avec HM 365 et HM 365.32
- comparaison entre turbine à action et turbine à ré action
- dé termination de la puissance mé canique et hydraulique
- dé termination du rendement
- enregistrement des courbes caracté ristiques
- influence de la section transversale de la tuyè re de la turbine Pelton sur les caracté ristiques
- influence de la position des aubes directrices de la turbine Francis sur les caracté ristiques
Les grandes lignes
- Comparaison entre une turbine à action et une turbine à ré action
- Possibilité d'ajuster des vitesses de rotation et des couples de rotation constants en combinaison avec HM 365
- É lé ment de la sé rie GUNT-FEMLine
Les caracté ristiques techniques
Rapport de transmission frein/turbine 1,44:1
Turbine Pelton
- puissance: 1,5kW à 2750min ^-1^ à 6,5bar
- diamè tre de la roue: 165mm
- ajustage variable de la tuyè re
Turbine Francis
- puissance: 1kW à 3500min ^-1^ et 4,2bar
- diamè tre du rotor: 80mm
- position variable des aubes directrices
Plages de mesure
- pression (à la sortie de la turbine Francis):
0...1,6bar
En combinaison avec HM 365 et HM 365.32
- comparaison entre turbine à action et turbine à ré action
- dé termination de la puissance mé canique et hydraulique
- dé termination du rendement
- enregistrement des courbes caracté ristiques
- influence de la section transversale de la tuyè re de la turbine Pelton sur les caracté ristiques
- influence de la position des aubes directrices de la turbine Francis sur les caracté ristiques
Les grandes lignes
- Comparaison entre une turbine à action et une turbine à ré action
- Possibilité d'ajuster des vitesses de rotation et des couples de rotation constants en combinaison avec HM 365
- É lé ment de la sé rie GUNT-FEMLine
Les caracté ristiques techniques
Rapport de transmission frein/turbine 1,44:1
Turbine Pelton
- puissance: 1,5kW à 2750min ^-1^ à 6,5bar
- diamè tre de la roue: 165mm
- ajustage variable de la tuyè re
Turbine Francis
- puissance: 1kW à 3500min ^-1^ et 4,2bar
- diamè tre du rotor: 80mm
- position variable des aubes directrices
Plages de mesure
- pression (à la sortie de la turbine Francis):
0...1,6bar
Informations logistiques
Dimensions et poids
Lxlxh: 590x370x490mm (turbine Pelton)
Poids: env. 25kg
Lxlxh: 560x510x400mm (turbine Francis)
Poids: env. 50kg
Né cessaire au fonctionnement
HM 365.32 (circuit d'eau fermé )
Liste de livraison
1 turbine Pelton
1 turbine Francis
Lxlxh: 590x370x490mm (turbine Pelton)
Poids: env. 25kg
Lxlxh: 560x510x400mm (turbine Francis)
Poids: env. 50kg
Né cessaire au fonctionnement
HM 365.32 (circuit d'eau fermé )
Liste de livraison
1 turbine Pelton
1 turbine Francis
