Ref: EWTGUHM450.01
HM 450.01 Turbine Pelton (Réf. 070.45001) complément au banc HM 450C
Modèle d'une turbine à jet libre; détermination de la vitesse de rotation et du couple
La turbine Pelton fait partie des turbines à jet libre qui transforment l'énergie de pression de l'eau en énergie cinétique entièrement au sein du distributeur.
Les turbines Pelton sont utilisées à des hauteurs de chute élevées et des débits d'eau relativement faibles.
La puissance de la turbine est ajustée par la section transversale de la tuyère.
En pratique, les turbines Pelton sont utilisées pour entraîner les alternateurs synchrones où elles fonctionnent à des vitesses de rotations constantes.
La turbine Pelton HM 450.01 fait partie des accessoires du banc d'essai HM 450C.

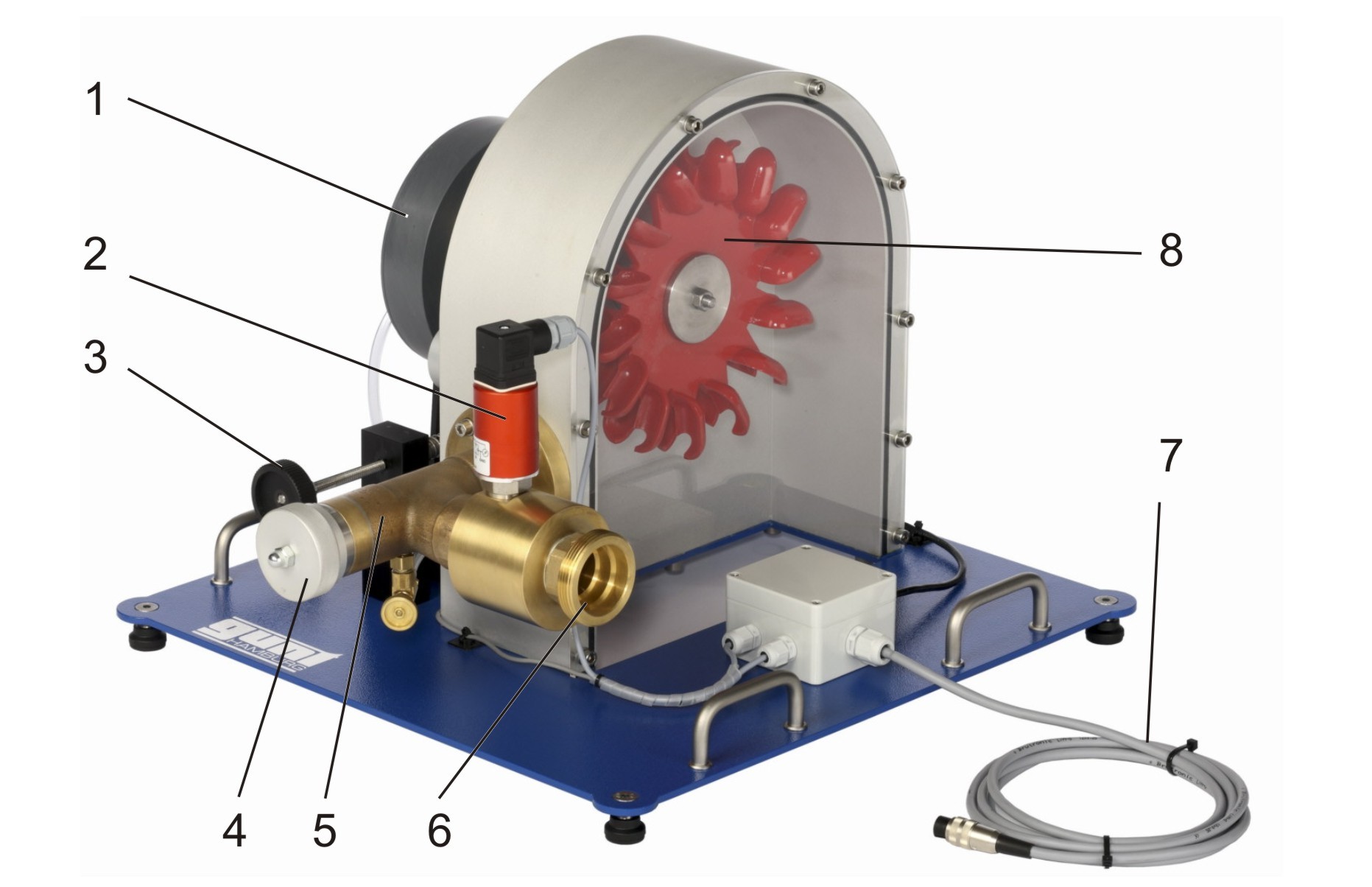

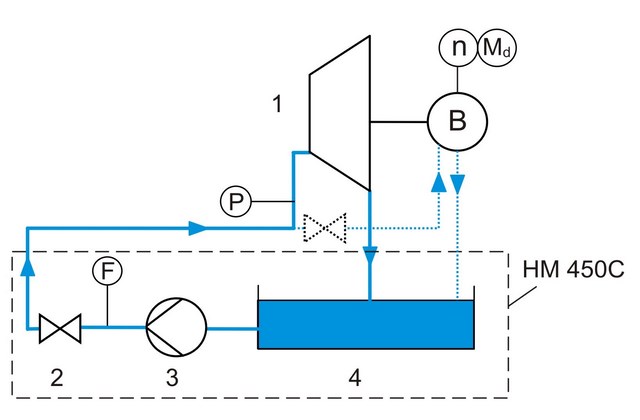

L'appareil d'essai se compose de la roue Pelton, de la tuyère à aiguille utilisée comme distributeur, d'un frein à bande pour solliciter la turbine et d'un carter avec paroi frontale transparente.
Ainsi, on peut observer l'écoulement d'eau, le rotor et la tuyère pendant le fonctionnement.

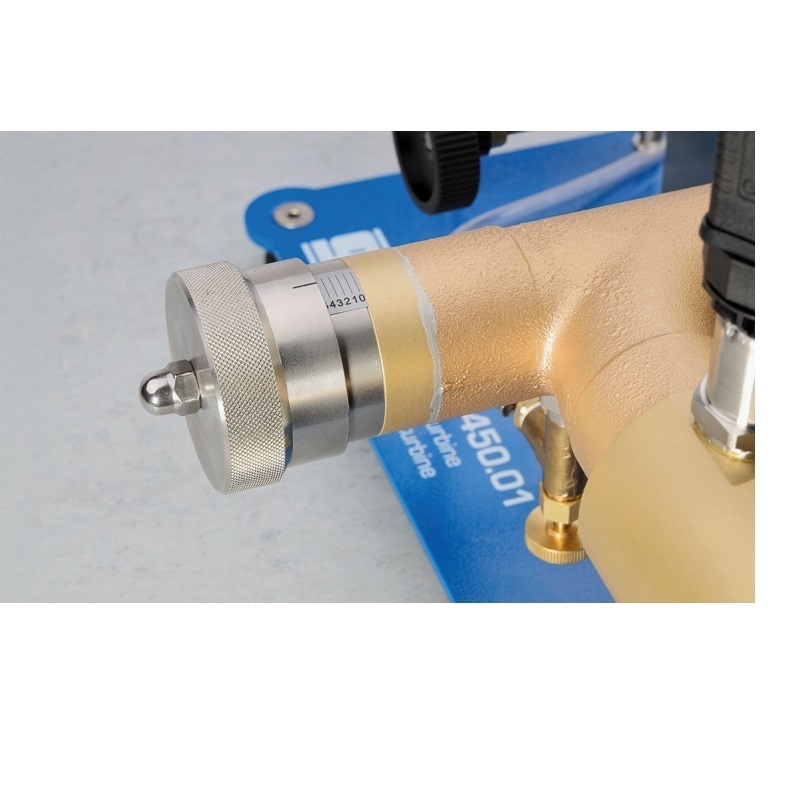

En ajustant l'aiguille de la tuyère, on modifie la section transversale de la tuyère et ainsi le débit.
La pression à l'entrée de la turbine est mesurée au moyen d'un capteur de pression.

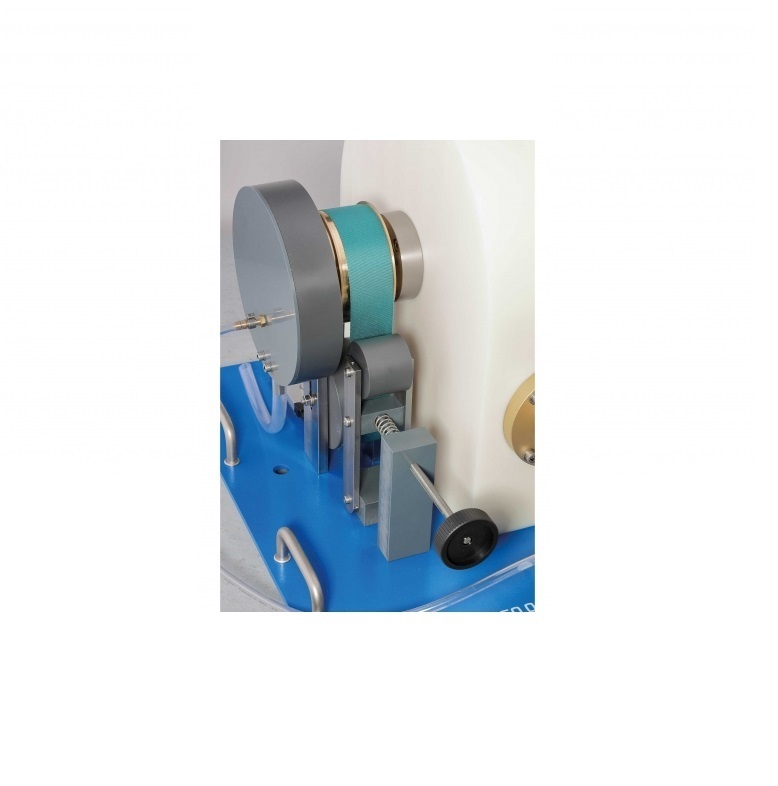

Un capteur de pression et un capteur de vitesse de rotation se trouvent au niveau du frein à bande.
Ainsi, il est possible de déterminer la puissance mécanique rendue par la turbine.
La vitesse de rotation, le couple et la pression sont affichés sur le coffret de commande de HM 450C et traités ultérieurement par le logiciel.

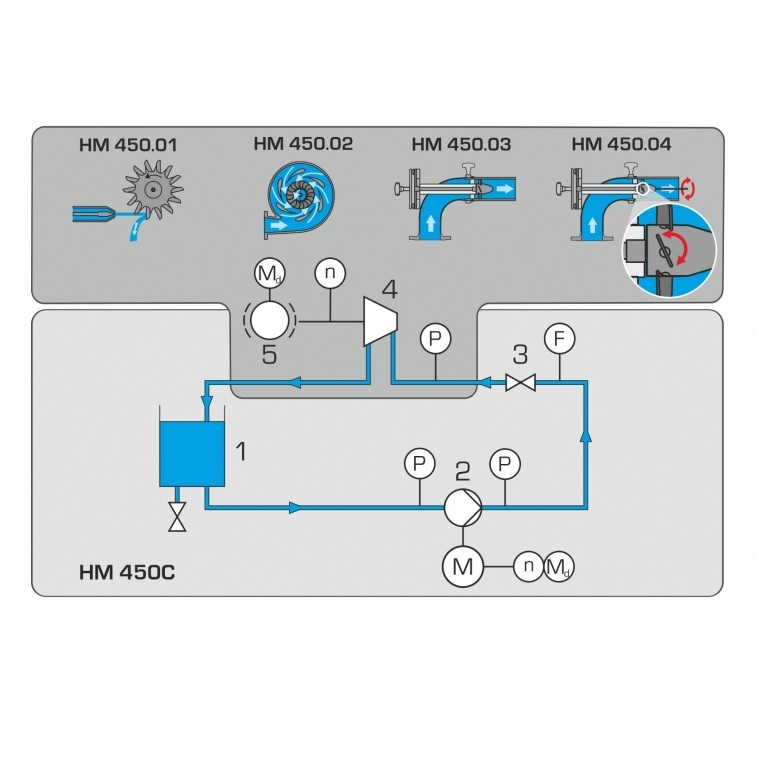

L'alimentation en eau et la mesure du débit sont réalisées par HM 450C.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
Les turbines Pelton sont utilisées à des hauteurs de chute élevées et des débits d'eau relativement faibles.
La puissance de la turbine est ajustée par la section transversale de la tuyère.
En pratique, les turbines Pelton sont utilisées pour entraîner les alternateurs synchrones où elles fonctionnent à des vitesses de rotations constantes.
La turbine Pelton HM 450.01 fait partie des accessoires du banc d'essai HM 450C.
L'appareil d'essai se compose de la roue Pelton, de la tuyère à aiguille utilisée comme distributeur, d'un frein à bande pour solliciter la turbine et d'un carter avec paroi frontale transparente.
Ainsi, on peut observer l'écoulement d'eau, le rotor et la tuyère pendant le fonctionnement.
En ajustant l'aiguille de la tuyère, on modifie la section transversale de la tuyère et ainsi le débit.
La pression à l'entrée de la turbine est mesurée au moyen d'un capteur de pression.
Un capteur de pression et un capteur de vitesse de rotation se trouvent au niveau du frein à bande.
Ainsi, il est possible de déterminer la puissance mécanique rendue par la turbine.
La vitesse de rotation, le couple et la pression sont affichés sur le coffret de commande de HM 450C et traités ultérieurement par le logiciel.
L'alimentation en eau et la mesure du débit sont réalisées par HM 450C.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
Contenu didactique / Essais
- détermination de la puissance mécanique
- détermination du rendement

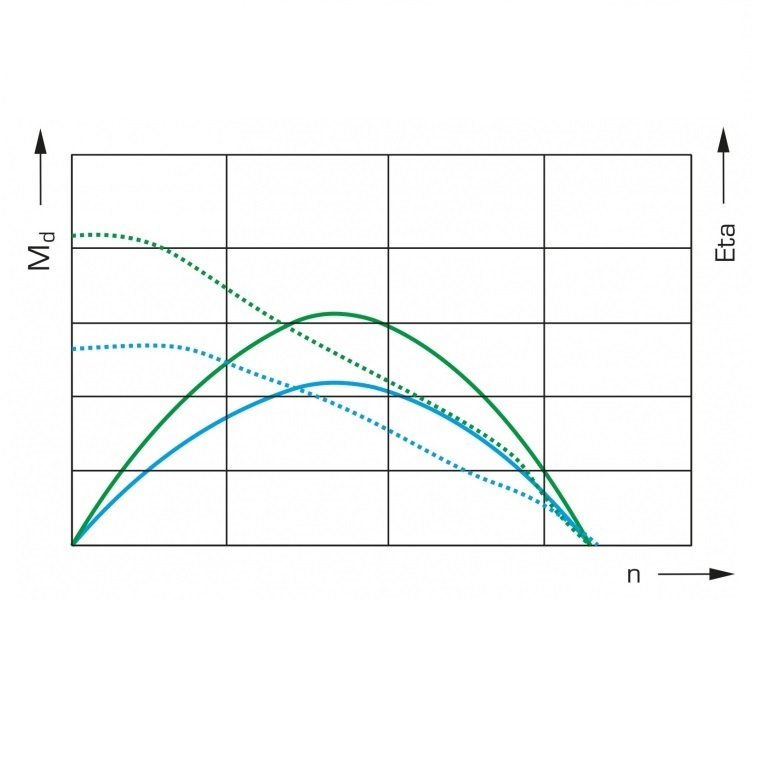

- enregistrement des courbes caractéristiques
- étude de l'influence de la section transversale de la tuyère sur la puissance
Les grandes lignes
- Turbine Pelton avec zone de travail visible
- Circuit d'eau fermé et logiciel pour le traitement des données en utilisation avec le banc d'essai HM 450C
- détermination de la puissance mécanique
- détermination du rendement
- enregistrement des courbes caractéristiques
- étude de l'influence de la section transversale de la tuyère sur la puissance
Les grandes lignes
- Turbine Pelton avec zone de travail visible
- Circuit d'eau fermé et logiciel pour le traitement des données en utilisation avec le banc d'essai HM 450C
Caractéristiques techniques
Turbine
- puissance: env. 350W à 1000min ^-1^, 150L/min,
H=20m
- vitesse de rotation max.: 1500min ^-1^
- roue Pelton
14 aubes
diamètre moyen: 165mm
Plages de mesure
- couple: 0...9,81Nm
- pression: 0...4bar abs.
- vitesse de rotation: 0...4000min ^-1^
Turbine
- puissance: env. 350W à 1000min ^-1^, 150L/min,
H=20m
- vitesse de rotation max.: 1500min ^-1^
- roue Pelton
14 aubes
diamètre moyen: 165mm
Plages de mesure
- couple: 0...9,81Nm
- pression: 0...4bar abs.
- vitesse de rotation: 0...4000min ^-1^
Informations logistiques
Dimensions et poids
Lxlxh: 600x490x410mm
Poids: env. 27kg
Liste de livraison
1 appareil d'essai
1 documentation didactique
Lxlxh: 600x490x410mm
Poids: env. 27kg
Liste de livraison
1 appareil d'essai
1 documentation didactique
Poids: 27 Kg Delai de livraison estimé : 16 semaines
